一、管法蘭連接用緊固件長度計算(suan)計算(suan)公式
1. 用(yong)Class 標記的法(fa)蘭(lan)（美洲(zhou)體系法(fa)蘭(lan)）
a. 平面(mian)法蘭(lan)和突面(mian)法蘭(lan)
螺栓長(chang)度：ι=2(C+ΔC)+m+z+Δι+t （適用于Class≤150的平面(mian)和(he)突(tu)面(mian)法蘭）
螺柱(zhu)長度(du)：ι=2(C+ΔC)+2m+2z+Δι+t （適用于除Class≤300的突面法(fa)蘭）
螺(luo)柱長度：ι=2(C+ΔC)+2f+2m+2z+Δι+t （適用(yong)于Class≥600的突面(mian)法蘭）
b. 松套(tao)法蘭(lan)
螺(luo)栓長度：ι=2(C+ΔC)+2t2(2S2)+m+z+Δι+t （適用于Class≤150的對焊環帶頸松套(tao)法蘭和翻邊環松套(tao)法蘭）
螺栓長(chang)度：ι=2(C+ΔC)+2F+m+z+Δι+t （適用于Class≤150的對焊(han)環和平焊(han)環板式松套法(fa)蘭(lan)）
螺柱長度(du)：ι=2(C+ΔC)+2t2+2m+2z+Δι+t （適(shi)用于所有對焊(han)環帶(dai)頸松套法蘭(lan)）
螺(luo)柱長度：ι=2(C+ΔC)+2F+2m+2z+Δι+t （適用于所有(you)對(dui)焊(han)環(huan)和平焊(han)環(huan)板式(shi)松(song)套法蘭）
c. 凹凸面和榫槽面法蘭
螺柱(zhu)長(chang)度：ι=2(C+ΔC)+2f1-f2+2m+2z+Δι+t （適用于所有凹凸面和榫槽(cao)面法蘭(lan)）
d. 環連接面法蘭
螺栓長度：ι=2(C+ΔC+E)+S+2m+2z+Δι （適(shi)用于所有環連接(jie)面法蘭(lan)）
2. 用PN標記的法蘭（歐(ou)洲體系法蘭）
a. 平面法蘭和突面法蘭
螺栓長度：ι=2(C+ΔC)+m+z+Δι+t （適用于PN≤16的平面(mian)和(he)突面(mian)法蘭）
螺柱長度：ι=2(C+ΔC)+2m+2z+Δι+t （適用于所(suo)有的突面(mian)法蘭）
b. 松套法蘭
螺栓長度：ι=2(C+ΔC)+2t2(2S2)+m+z+Δι+t （適用于PN≤1.6的對焊環帶頸松套(tao)法蘭(lan)(lan)和翻邊環松套(tao)法蘭(lan)(lan)）
螺(luo)栓(shuan)長度：ι=2(C+ΔC)+2F+m+z+Δι+t （適用于PN≤16的對焊環和(he)平焊環板式(shi)松套法蘭）
螺柱長(chang)度：ι=2(C+ΔC)+2t2+2m+2z+Δι+t （適用于所有對焊環帶頸松套法蘭）
螺(luo)柱(zhu)長度(du)：ι=2(C+ΔC)+2F+2m+2z+Δι+t （適用于所有對(dui)焊(han)環(huan)和平焊(han)環(huan)板式松套法蘭）
c. 凹凸(tu)面(mian)和榫槽面(mian)法
螺柱長度：ι=2(C+ΔC)+2f1-f2+2m+2z+Δι+t （適用于所有凹凸面(mian)和榫槽面(mian)法蘭）
d. 環連(lian)接面法蘭(lan)
螺(luo)柱長(chang)度：ι=2(C+ΔC+E)+S+2m+2z+Δι （適(shi)用于(yu)所有環連接面(mian)法蘭）
式中：
ι--緊固(gu)件（六(liu)角頭螺栓、雙頭螺柱和全(quan)螺紋(wen)螺柱）長度（見圖10-6~圖10-8);
C-法蘭(lan)厚度，數(shu)值按相應(ying)的法蘭(lan)標準確(que)定，單位為毫米（mm);
ΔC-法蘭厚度偏差，數值按相應的法蘭標準確定，單位為毫米（mm);
f-突(tu)面法蘭的突(tu)面高度，數值(zhi)按相應(ying)的法蘭標準確定(ding)，單位(wei)為毫米（mm);
f1、f2－凹凸面、榫槽面法蘭的凸面、榫面高度，數值按相應的法蘭標準確定，單位為毫米（mm);
F-對(dui)焊(han)環(huan)和平焊(han)環(huan)板式(shi)松套法(fa)蘭(lan)的焊(han)環(huan)厚度，數值按相應的法(fa)蘭(lan)標準(zhun)確定(ding)，單位為毫(hao)米（mm);
t2-對焊環帶頸松套法蘭的對焊環厚度，數值按用戶訂貨要求確定，單位為毫米（mm);
S2-翻邊環松套法蘭的翻邊環厚度，數值按相應的法蘭標準確定，單位為毫米（mm);
E-環(huan)連接面法蘭(lan)的凸(tu)臺(tai)高度，數值按相(xiang)應的法蘭(lan)標準確(que)定，單位為毫米(mi)（mm);
S-環連接(jie)面法(fa)蘭間近似距離，數(shu)值按表10-11或表10-12(或相應的(de)法(fa)蘭標(biao)準）確(que)定，單(dan)位為毫(hao)米(mi)（mm);
m-螺母最(zui)大厚度(du)，數值按表10-13確定，與(yu)螺栓配合時用(yong)m1,與(yu)螺柱配合時用(yong)m2,單(dan)位為(wei)毫米（mm);
z-緊(jin)固件倒角端長度，數值按表10-13確定，單位為毫米（mm);
Δι-螺(luo)栓(shuan)或(huo)螺(luo)柱的長度偏差，數值按表10-14 確(que)定，單位為毫米（mm);
t-墊(dian)片(pian)厚度，一般取t=3mm.
二、管法蘭連接用緊固件長度技術有關參數(shu)
1. 法蘭(lan)厚度偏(pian)差應為正值(zhi)，其(qi)數值(zhi)按(an)相(xiang)關標準的規定。

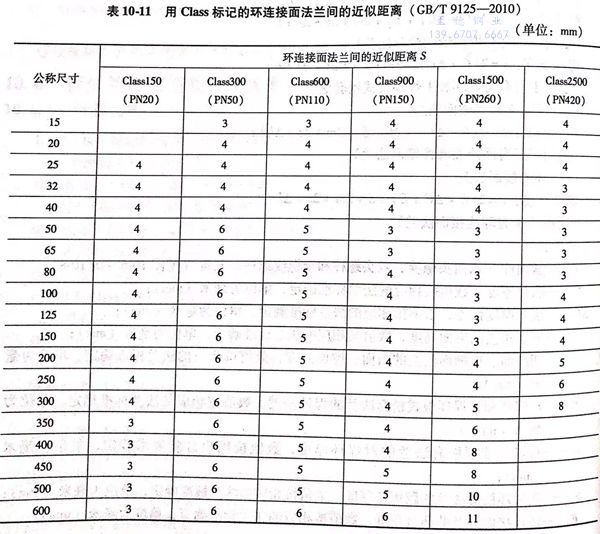

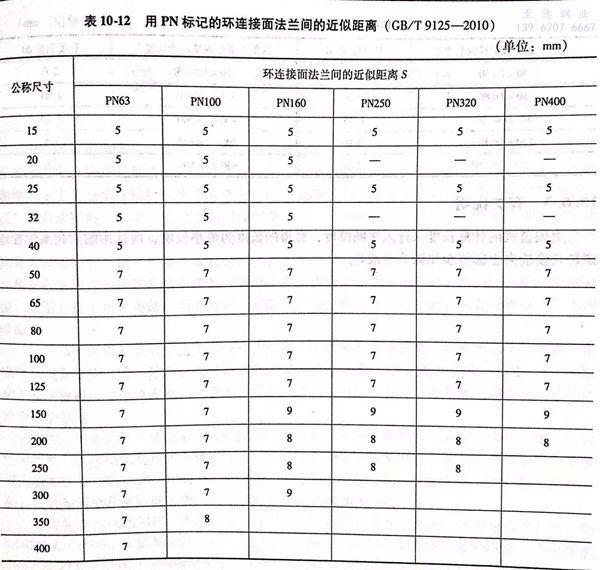

2. 環連接法蘭間的近似(si)距離(li)見(jian)表10-11和(he)表10-12.

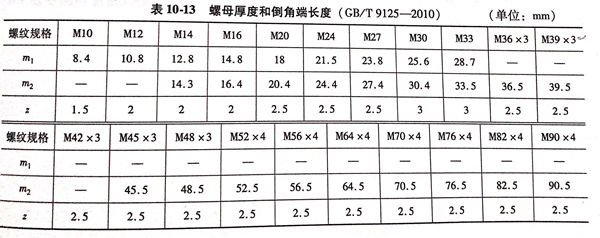

3. 螺母最大(da)厚度(du)(du)、緊(jin)固件倒角端長度(du)(du)見表(biao) 10-13。

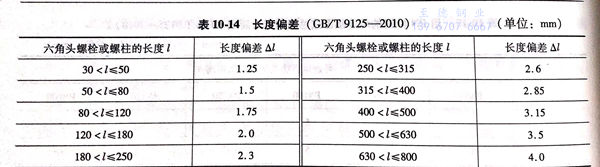

4. 六(liu)角螺栓或螺柱的長度偏差見表(biao) 10-14。
三、管法(fa)蘭連(lian)接用緊固件長度計(ji)算(suan)有關說(shuo)明
上列公式(shi)的(de)計(ji)算長度(du)未計(ji)入墊圈厚度(du)，算得的(de)長度(du)為最小長度(du)，所選用的(de)六角頭螺(luo)(luo)栓或螺(luo)(luo)柱長度(du)應向上圓整(zheng)至尾數為5或0。
