聚四氟乙烯包覆墊片是一種非金屬復合型軟墊片，一般由包封皮及嵌入物兩部分組成，包封皮主要起耐腐蝕作用，通常由聚四氟乙烯材料制成，嵌入物（填料）為帶或不帶金屬加強肋的非金屬材料，通常由石棉橡膠板制成。在石油、化工、制藥及食品工業中，為保證物料的清潔而不得不使用不銹鋼法蘭、閥門(men)及法蘭管件時，常常采用聚四氟乙烯包覆墊片進行密封。
聚四氟乙烯包覆墊片主要適用于全平面型及突面型鋼制管法蘭連接(jie)，適用于公稱壓力用PN標記的管法蘭用墊片（PN6~PN63)及公稱壓力用Class 標記的管法蘭用墊片（Class150及Class300).工作溫度為0~200℃的腐蝕性介質或對清潔度有較高要求的介質。
1. 墊片(pian)型式

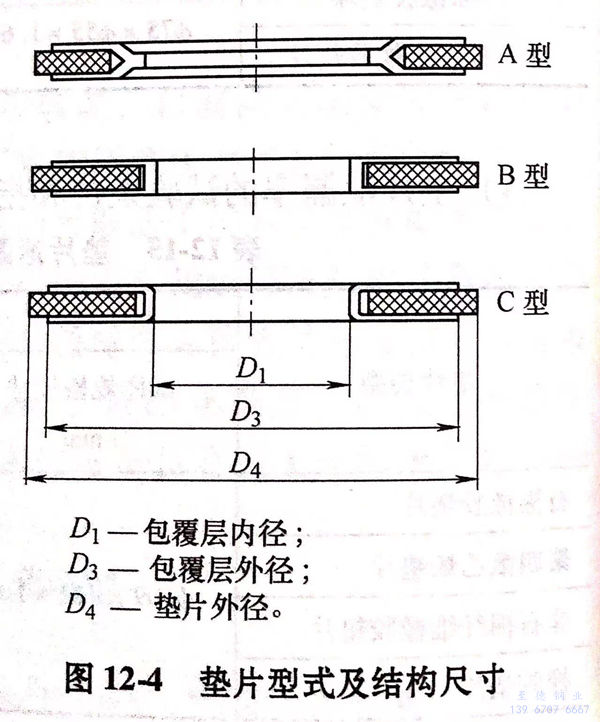

墊片的(de)型式分為A型、B型和C型三種，A型為剖切型；B型為機(ji)加工型；C型為折包型。墊片的(de)型式及(ji)結構尺寸見(jian)圖12-4。
2. 公稱壓力 PN 標(biao)記的管法蘭(lan)用(yong)墊(dian)片

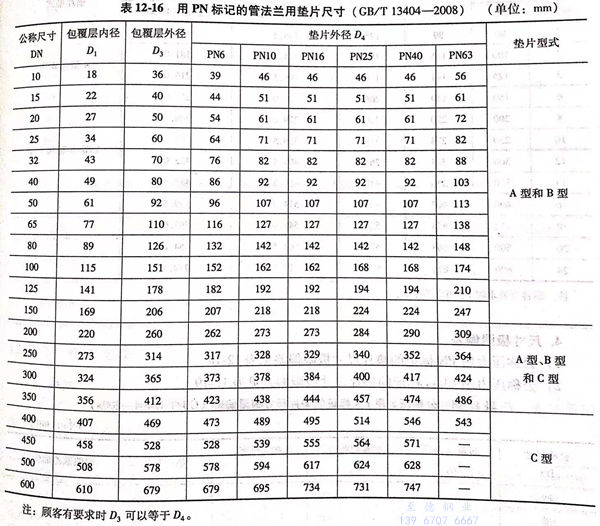

公稱(cheng)壓力 PN 標(biao)記的(de)管法蘭用墊片尺寸見圖(tu) 12-4 及表 12-16。
3. 公稱壓力 Class 標記(ji)的管(guan)法蘭用墊(dian)片

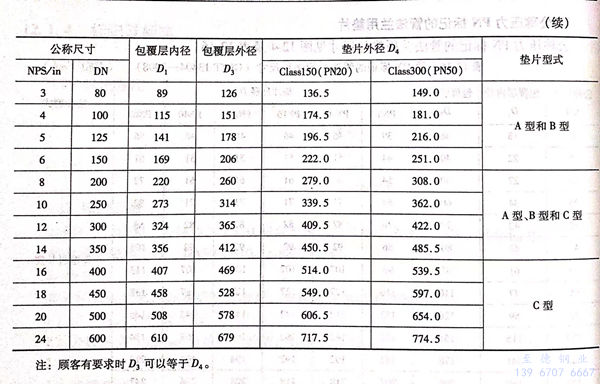

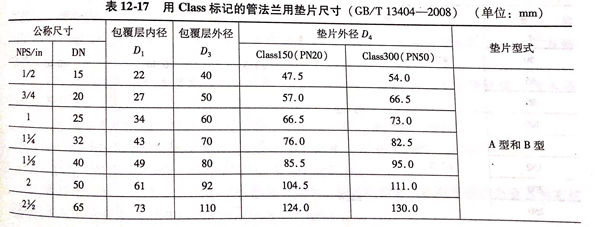

公稱壓力 Class 標(biao)記的(de)管(guan)法蘭用墊片尺寸(cun)見圖(tu) 12-4 及(ji)表 12-17。
4. 尺(chi)寸極限偏差(cha)

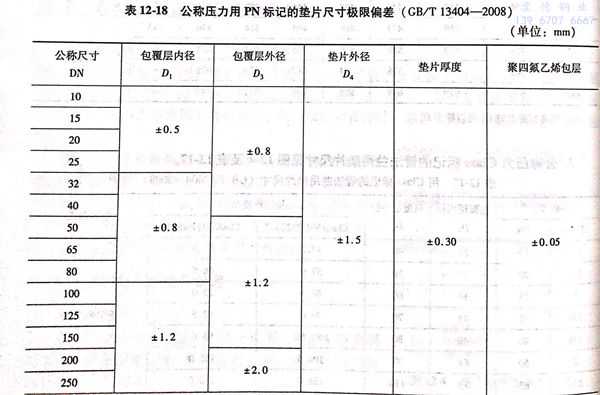

a. 公稱壓力用PN標記的墊片(pian)尺寸極限(xian)偏(pian)差見表12-18。

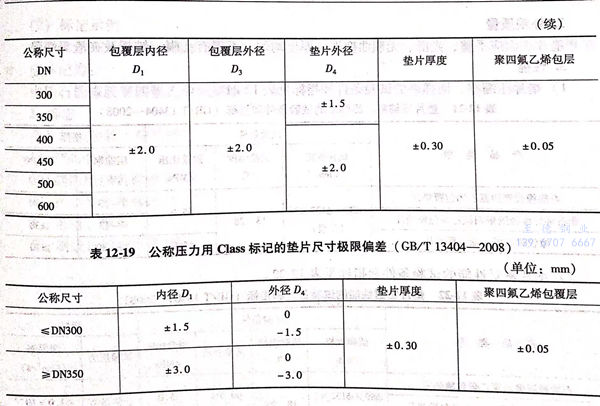

b. 公稱(cheng)壓力用Class 標記的(de)墊(dian)片(pian)尺(chi)寸極限偏(pian)差見表12-19.
