我(wo)國石(shi)油(you)天然氣工業，鉆井(jing)和采(cai)油(you)設備中的(de)(de)井(jing)口裝(zhuang)(zhuang)置和采(cai)油(you)樹（采(cai)油(you)樹系(xi)指用(yong)于控制油(you)井(jing)生產的(de)(de)裝(zhuang)(zhuang)置總成，包括(kuo)油(you)管(guan)頭(tou)(tou)異(yi)徑接頭(tou)(tou)、閥(fa)、三通、四通、頂部連(lian)接裝(zhuang)(zhuang)置和裝(zhuang)(zhuang)于油(you)管(guan)頭(tou)(tou)最(zui)上(shang)部連(lian)接節(jie)流閥(fa)）采(cai)用(yong)6B型(xing)、6BX型(xing)及雙層(ceng)扇形法(fa)蘭(lan)(lan)(lan)(lan)，法(fa)蘭(lan)(lan)(lan)(lan)額定(ding)工作壓力(li)一共分6級(ji)：13.8MPa、20.7MPa、34.5MPa、69.0MPa、103.5MPa及138.0MPa.6B型(xing)法(fa)蘭(lan)(lan)(lan)(lan)包括(kuo)整體(ti)法(fa)蘭(lan)(lan)(lan)(lan)、螺(luo)紋法(fa)蘭(lan)(lan)(lan)(lan)及對焊法(fa)蘭(lan)(lan)(lan)(lan)，其所采(cai)用(yong)的(de)(de)密封(feng)墊(dian)(dian)片(pian)(pian)為(wei)(wei)R型(xing)或RX型(xing)金(jin)屬環墊(dian)(dian)；6BX型(xing)法(fa)蘭(lan)(lan)(lan)(lan)包括(kuo)整體(ti)法(fa)蘭(lan)(lan)(lan)(lan)、對焊法(fa)蘭(lan)(lan)(lan)(lan)及盲板法(fa)蘭(lan)(lan)(lan)(lan)，其所采(cai)用(yong)的(de)(de)密封(feng)墊(dian)(dian)片(pian)(pian)為(wei)(wei)BX型(xing)壓力(li)自緊(jin)(jin)密封(feng)環墊(dian)(dian)；扇形法(fa)蘭(lan)(lan)(lan)(lan)用(yong)密墊(dian)(dian)片(pian)(pian)為(wei)(wei)RX型(xing)壓力(li)自緊(jin)(jin)密封(feng)環墊(dian)(dian)。
以上所述的法蘭及其墊片標準見 GB/T 22513-2008《石油天然氣工業鉆井和采油設備井口裝置和采油樹》。
一、型式與尺寸
1. R型

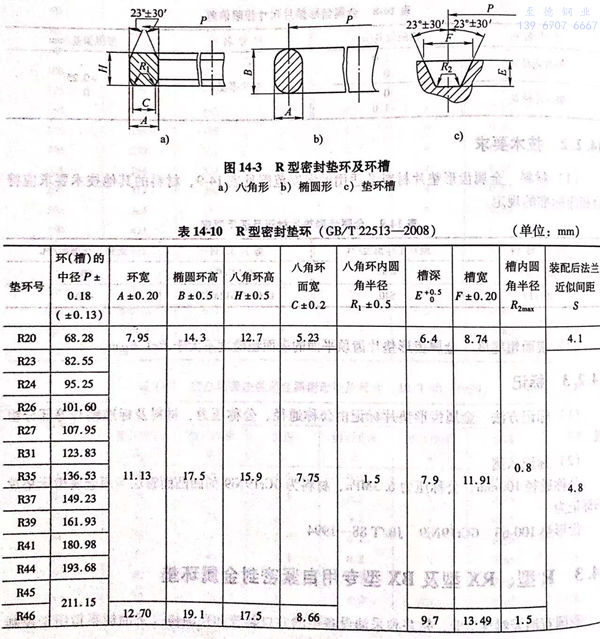

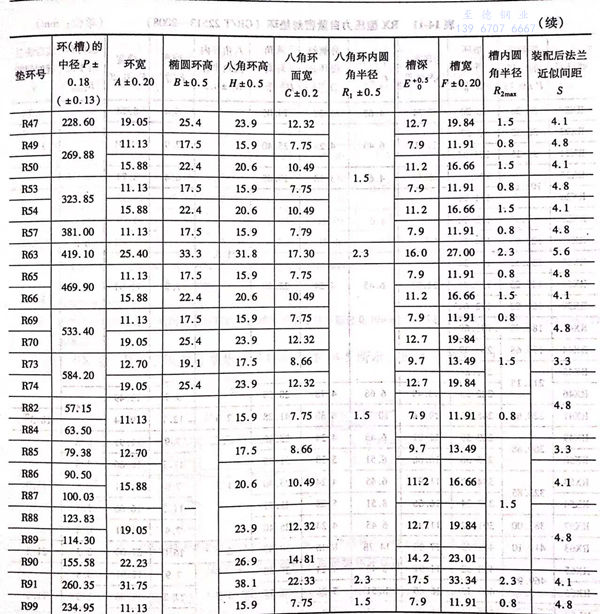

R型密(mi)封(feng)墊(dian)環及環槽如圖14-3所示，尺寸見表14-10.
2. RX型

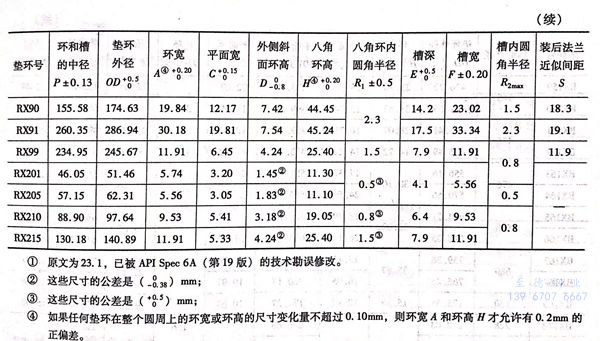

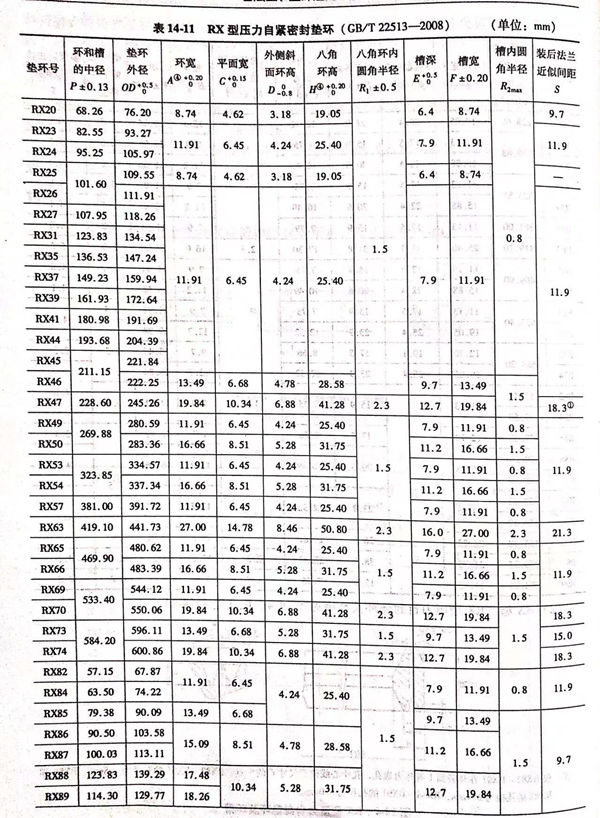

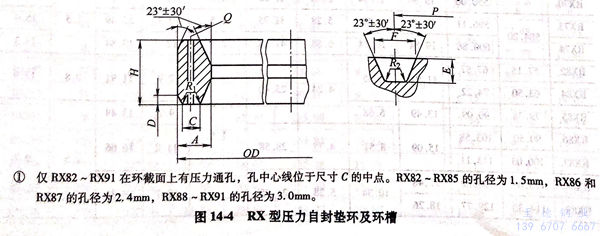

RX 型壓力(li)自封墊環(huan)及(ji)環(huan)槽(cao)見圖 14-4 ，尺(chi)寸見表 14-11。
3. BX型

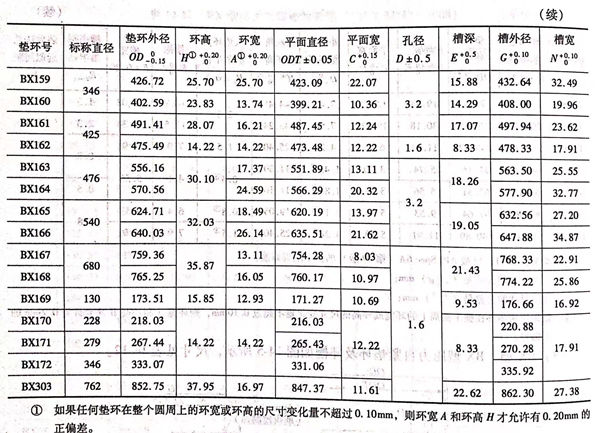

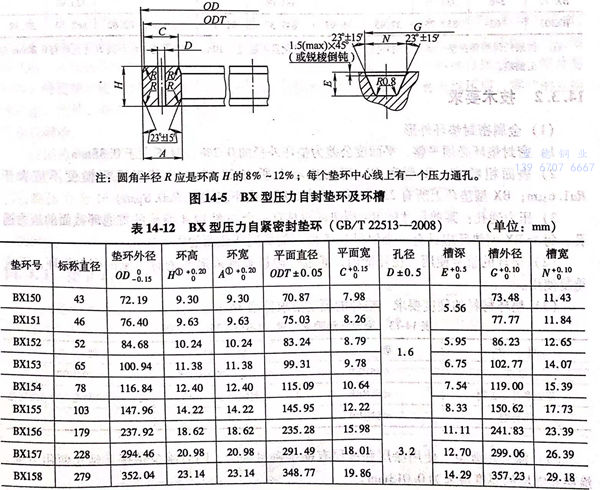

BX 型壓力自緊墊環及環槽如圖 14-5 所示，尺寸見表 14-12。
二、技術要求(qiu)
1. 金屬(shu)密(mi)封墊環外形
a. 密封墊環(huan)必須平整(zheng)，平面度(du)公差為墊環(huan)外徑的0.2%,且不大于0.38mm.
b. 表面粗糙(cao)度：R型(xing)和RX型(xing)的(de)墊(dian)環(huan)(huan)上所有23°表面，其表面粗糙(cao)度不應(ying)大(da)于Ra1.6μm; BX型(xing)墊(dian)環(huan)(huan)上所有23°表面，其表面粗糙(cao)度不應(ying)大(da)于Ra0.8μm.
c. 壓力通(tong)孔：某些尺寸的(de)(de)RX型墊環(huan)(huan)應(ying)具(ju)有(you)(you)一個如圖(tu)14-4所(suo)示的(de)(de)貫(guan)通(tong)環(huan)(huan)截面的(de)(de)壓力通(tong)孔；每個BX型墊環(huan)(huan)應(ying)具(ju)有(you)(you)一個如圖(tu)14-5所(suo)示的(de)(de)貫(guan)通(tong)環(huan)(huan)截面的(de)(de)壓力通(tong)孔。
2. 墊環的(de)重復使用
在環槽內，通過過盈量限制來形成密封(feng)關系的密封(feng)墊環，不(bu)應重復使用(yong)。
3. 墊環材料的硬度要求

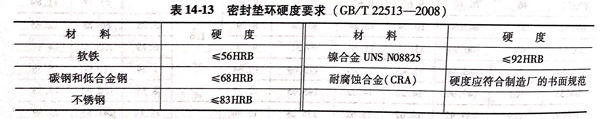

墊(dian)環的(de)硬度要求見表(biao)14-13.
4. 涂層(ceng)和鍍層(ceng)
使用涂(tu)(tu)層和(he)(he)鍍層有助于密封接合，同時減少粘接并(bing)延長使用壽命(ming)。涂(tu)(tu)層和(he)(he)鍍層的厚度最大(da)為0.013mm。
三、標(biao)志(zhi)
1. 墊環(huan)標志

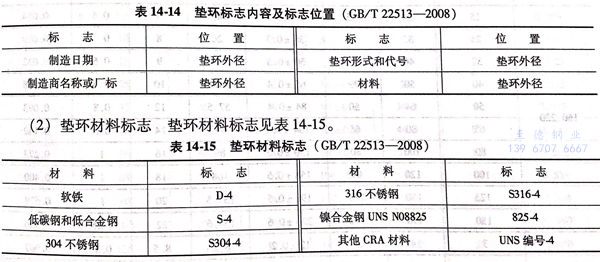

墊環的標志內容及標志位(wei)置見表 14-14.
2. 墊環材料標志(zhi)
墊(dian)環材(cai)料(liao)標(biao)志見表(biao) 14-15
