鐵素體不銹鋼在加熱、冷卻時都沒有a→y轉變，始終保持鐵素體組織。含鉻大于14％的低碳鉻不銹鋼，含鉻27％以上的任何碳含量的鉻不銹鋼，以及在高鉻不銹鋼的基礎上再添加鉬、鈦、鈮等元素的不(bu)銹鋼，形成鐵素體的元素占絕對優勢，因此均屬鐵素(su)體(ti)不(bu)銹鋼。

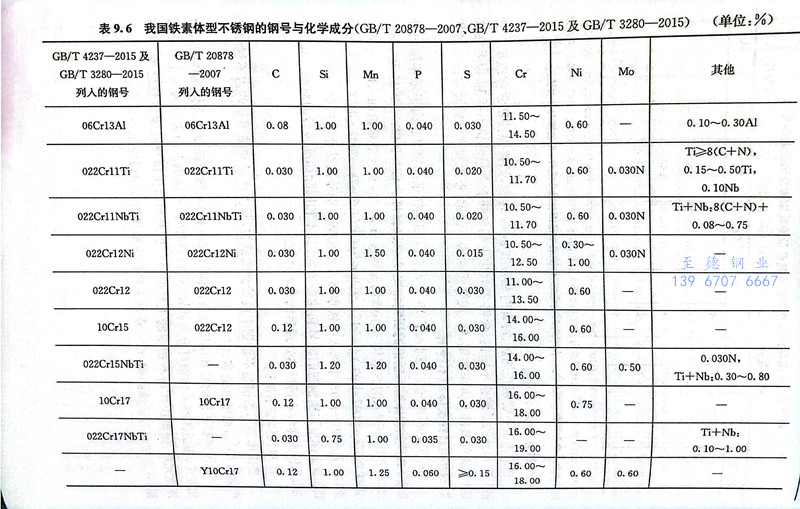

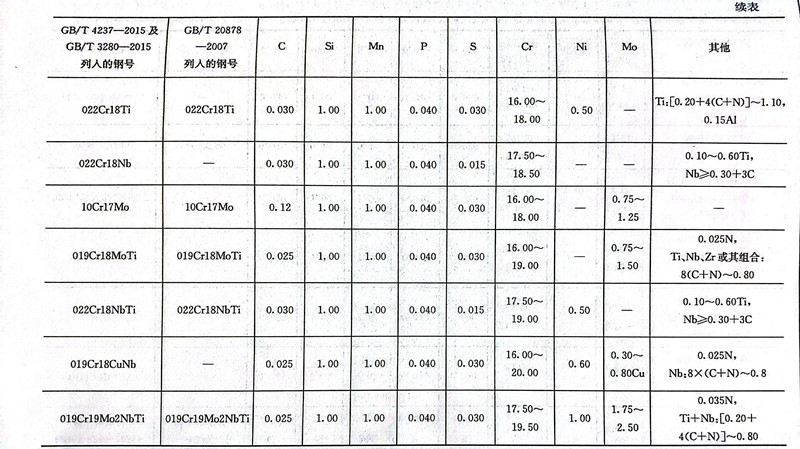

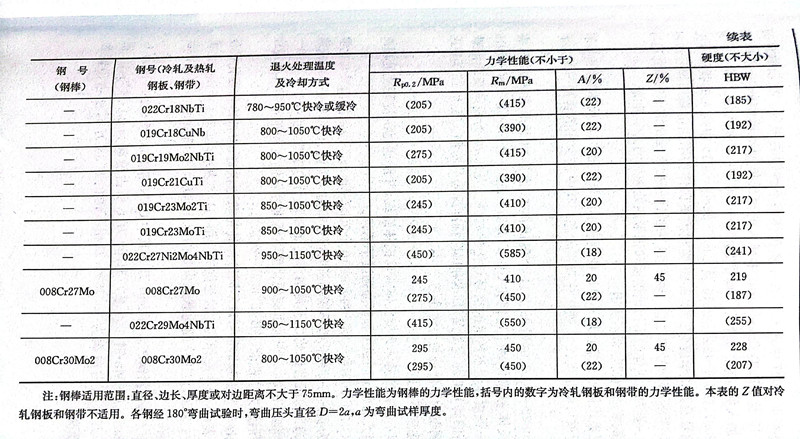

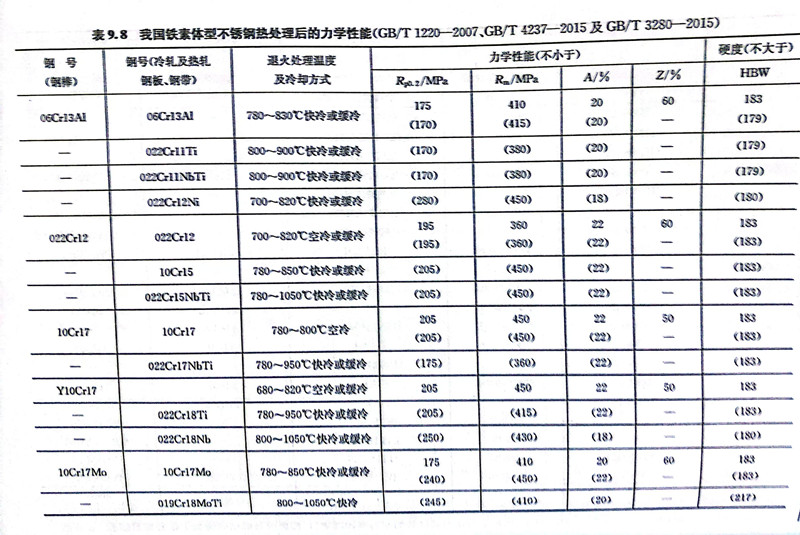

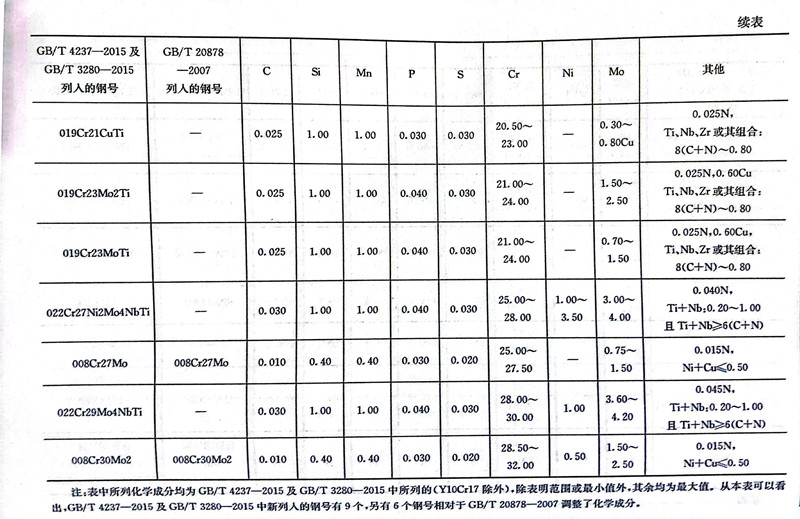

  GB/T 20878-2007列入了(le)15個鐵(tie)(tie)(tie)素體(ti)型不(bu)(bu)銹(xiu)鋼(gang)的鋼(gang)號(hao)。由于近年國(guo)內外加速了(le)現代鐵(tie)(tie)(tie)素體(ti)型不(bu)(bu)銹(xiu)鋼(gang)的研究和發(fa)展，在新修訂的GB／T 4237-2015及(ji)GB／T3280-2015中列入的鐵(tie)(tie)(tie)素體(ti)型不(bu)(bu)銹(xiu)鋼(gang)的鋼(gang)號(hao)有23個，有9個是(shi)新加入的，去掉了(le)GB/T 20878-2007中的Y10Cr17。表(biao)9.6為(wei)GB/T 20878-2007、GB/T 4237-2015及(ji)GB/T 3280-2015中列入的鐵(tie)(tie)(tie)素體(ti)型不(bu)(bu)銹(xiu)鋼(gang)的鋼(gang)號(hao)及(ji)其(qi)化學(xue)成分。表(biao)9.7為(wei)我(wo)國(guo)鐵(tie)(tie)(tie)素體(ti)型不(bu)(bu)銹(xiu)鋼(gang)新舊牌號(hao)和相應(ying)美國(guo)、日本(ben)和國(guo)際(ji)標準(zhun)牌號(hao)的對(dui)照。表(biao)9.8為(wei)我(wo)國(guo)鐵(tie)(tie)(tie)素體(ti)型不(bu)(bu)銹(xiu)鋼(gang)熱處理后的力學(xue)性能。
