鐵素體不銹鋼一般不含鎳，主要合金元素是鉻，并含有相當低的碳，還常含有如鋁等鐵素體形成元素，可以保證鋼的組織主要是鐵素體。其鉻含量（質量分數）一般在12％～30％，碳含量（質量分數）大多低于0.12％。鐵(tie)素體不銹鋼除具有不銹性和耐局部腐蝕性之外，其耐氯化物應力腐蝕、耐點蝕、耐縫隙腐蝕等局部腐蝕性能優良，這是鐵素體不銹鋼的主要特點。

   鐵(tie)素體不銹鋼(gang)的主要(yao)缺(que)點是室溫和低溫韌性差，缺(que)口(kou)敏感性高，對晶(jing)間腐蝕比較(jiao)敏感。這些缺(que)點影響了鐵(tie)素體不銹鋼(gang)的廣泛應用，其產(chan)量也比較(jiao)低。

   近幾十年來，隨著(zhu)冶(ye)煉(lian)新技術(shu)的出(chu)現，鐵素體(ti)不銹鋼(gang)的性能(neng)有(you)所改善，發展了許多焊接性好，加工性能(neng)優良的新鋼(gang)種(zhong)(zhong)。在(zai)GB/T 1220-1992標準中鐵素體(ti)不銹鋼(gang)僅有(you)8種(zhong)(zhong)，而在(zai)GB/T 20878-2007標準中鐵素體(ti)不銹鋼(gang)有(you)了18種(zhong)(zhong)。下(xia)面浙江至德鋼(gang)業有(you)限公司技術(shu)人員分別對其性能(neng)和應用進(jin)行(xing)簡單介紹。

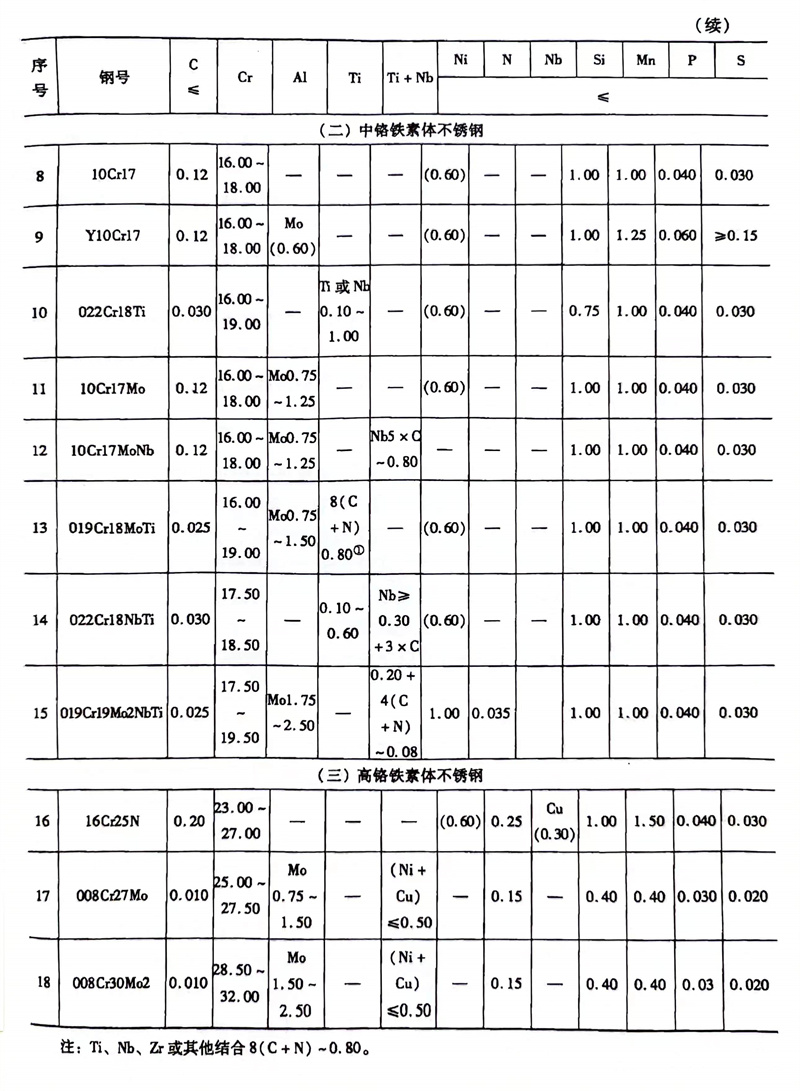

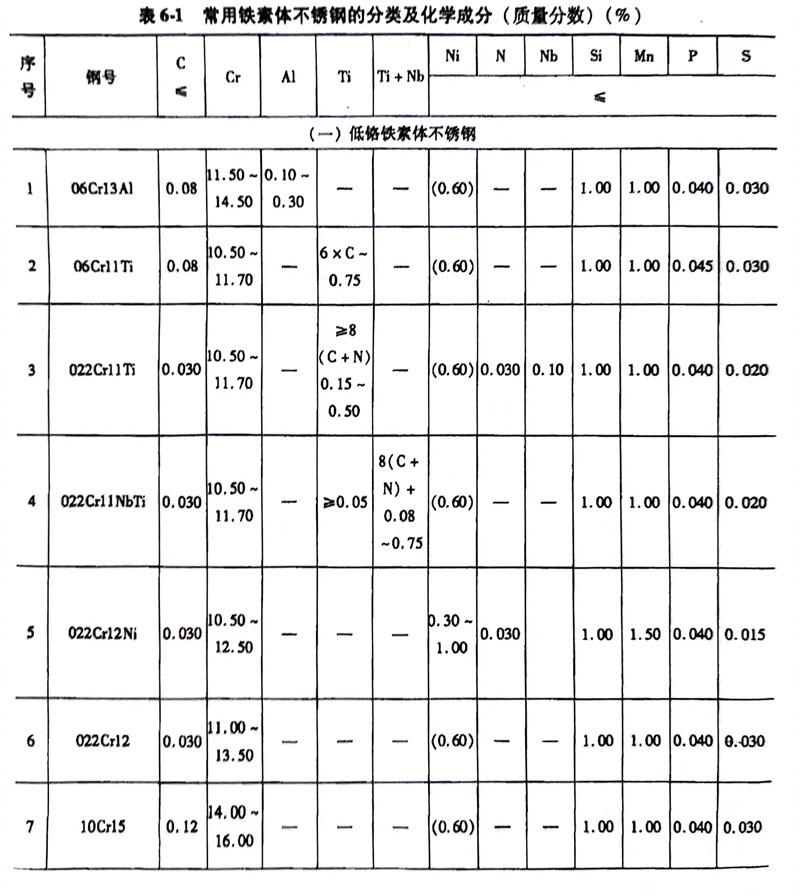

  鐵素體不銹鋼的鉻含量（質量分數）一般在11％～30％，碳含量（質量分數）大多低于0.12％。一般按鋼中鉻含量的不同可分為：低鉻鐵素體不銹鋼(Cr)=11%~15%～15％、中鉻鐵素體不銹鋼(Cr)=16%~20%％ 和高鉻鐵素體不銹鋼(Cr)=26%~30%％，其分類和化學成分見表6-1。
