022Cr11Ti鋼是一種超低碳的鐵素(su)體不(bu)銹鋼，具有良好的成形性、經濟性、耐蝕性、抗氧化性等綜合性能，斷續高溫使用溫度為815℃，連續使用溫度為675℃。


  022Cr11Ti鋼的(de)開始(shi)熱(re)加工(gong)溫(wen)度(du)(du)為1100～1150℃，卷取溫(wen)度(du)(du)約600℃，熱(re)軋帶坯在罩式(shi)爐內退(tui)火工(gong)藝為（830～870℃）x8h，冷軋帶的(de)退(tui)火溫(wen)度(du)(du)控制在（860±10）℃。退(tui)火后的(de)力(li)學(xue)性能見(jian)表9.26。

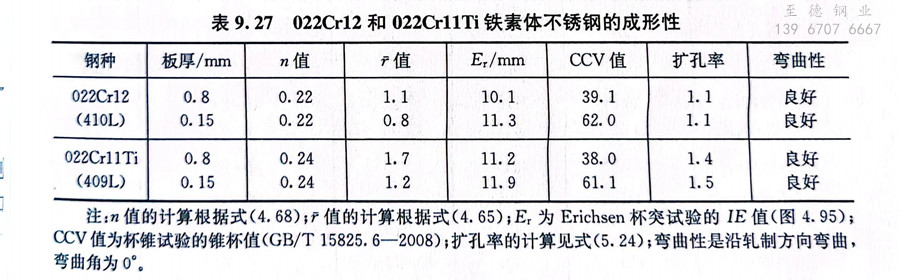

  022Cr11Ti鋼(gang)由(you)于低的碳、氮含(han)量(liang)又加入鈦(tai)，鋼(gang)板平(ping)行(xing)面｛111｝較發達，因此值較高(gao)，深(shen)拉伸性能(neng)較好(hao)，當鈦(tai)的加入量(liang)為C＋N的10倍以上時(shi)可(ke)得(de)到高(gao)的r值。022Cr11Ti鋼(gang)還具有較好(hao)的脹(zhang)形性。脹(zhang)形性是以形變強化指數n為指標(biao)的（式（4.68）），置(zhi)換式固(gu)溶元(yuan)素和間隙(xi)式固(gu)溶元(yuan)素對n值均有不(bu)利影響（表4.14）。022Cr11Ti鋼(gang)中的鉻(ge)元(yuan)素和碳、氮的含(han)量(liang)均低并加入微量(liang)的鈦(tai)，因此具有良好(hao)的脹(zhang)形性。表9.27為022Cr12和022Cr11Ti鐵素體不(bu)銹鋼(gang)的成形性對比。


表 27.jpg


  022Cr11Ti鋼有良好的(de)焊接性，可采用各種方法焊接，焊接時輸入的(de)熱量(liang)應該小些，避免晶粒過分長(chang)大。


  022Cr11Ti鋼廣(guang)泛用于汽(qi)車排氣系統中，如(ru)消(xiao)音器、尾氣管、觸媒轉(zhuan)換器殼體(ti)等(deng)。煤氣燃燒噴(pen)嘴等(deng)需深拉伸(shen)成形部件也大量采用022Cr11Ti鋼。
