12Cr21Ni5Ti 雙相鋼是在蘇聯開發的一種雙相不銹鋼10X21H5T的基礎上，經我國研制后，于1975年納入標準的。該鋼是為了節約鎳，代替1Cr18Ni9Ti鋼（舊牌號）而設計的，比后者有更高的強度。該鋼有良好的工藝性能，可以制成薄板、厚板、型材、鋼管、鋼絲等。

  該鋼的冷(leng)、熱加工(gong)性(xing)能(neng)均良好(hao)，熱加工(gong)溫度(du)范圍為1050～800℃，有好(hao)的熱塑性(xing)。由于鋼的屈服強度(du)較高，其深沖(chong)性(xing)能(neng)較奧氏(shi)體鋼稍(shao)差。

  該鋼(gang)的固溶處理溫度(du)為(wei)1000～1080℃，水冷或空冷。經950～1050℃固溶處理后(hou)，鋼(gang)中(zhong)的α相(xiang)含量(liang)為(wei)55％～70％，提(ti)高淬火溫度(du)使(shi)α相(xiang)增(zeng)多。當鋼(gang)中(zhong)的γ相(xiang)含量(liang)不低于20％～25％時仍為(wei)細晶(jing)組織，只有(you)當γ相(xiang)消(xiao)失后(hou)，晶(jing)粒才會粗化。

  在(zai)400～500℃長(chang)期保溫時效(xiao)(xiao)會因高鉻鐵素(su)體(ti)的分解而導致(zhi)脆化(hua)(hua)；600～750℃短時時效(xiao)(xiao)后的塑性下降則(ze)是由于碳化(hua)(hua)物的析出(chu)而使奧(ao)氏(shi)體(ti)發生馬(ma)氏(shi)體(ti)轉(zhuan)變的結(jie)果；650～700℃長(chang)期時效(xiao)(xiao)（100～1000h）出(chu)現(xian)的脆化(hua)(hua)是σ相的形成所致(zhi)。

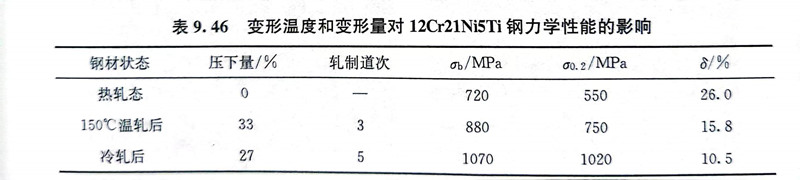

  12Cr21Ni5Ti 雙(shuang)相鋼中(zhong)的(de)(de)y相是亞(ya)穩定的(de)(de)，即使小的(de)(de)冷變形(xing)量也會發生γ→a轉(zhuan)變，但(dan)是加熱(re)到(dao)150℃即可(ke)抑制(zhi)這種轉(zhuan)變，因(yin)此采用(yong)溫(wen)軋工藝可(ke)以提(ti)高(gao)(gao)軋制(zhi)變形(xing)量。變形(xing)溫(wen)度和變形(xing)量對12Cr21Ni5Ti 雙(shuang)相鋼的(de)(de)力學性能的(de)(de)影響見表9.46，可(ke)以看出，150℃的(de)(de)溫(wen)軋可(ke)以抑制(zhi)馬氏體的(de)(de)轉(zhuan)變，降低因(yin)冷作硬化而提(ti)高(gao)(gao)了的(de)(de)鋼的(de)(de)強度，從(cong)而可(ke)以提(ti)高(gao)(gao)每一(yi)道次的(de)(de)壓下量。

  12Cr21Ni5Ti 雙相(xiang)鋼在氧(yang)化性(xing)酸(suan)和有(you)(you)(you)機酸(suan)中有(you)(you)(you)很(hen)好(hao)(hao)的耐蝕性(xing)，可以代替1Cr18Ni9Ti鋼使用，因(yin)為鋼中含有(you)(you)(you)穩定化元素鈦(tai)，無晶間(jian)腐蝕傾向。12Cr21Ni5Ti 雙相(xiang)鋼的焊接性(xing)能良好(hao)(hao)。

  12Cr21Ni5Ti 雙相(xiang)鋼可用(yong)做焊(han)接(jie)結構件使用(yong)，可用(yong)于(yu)化工(gong)、食品及其他(ta)工(gong)業領域中不超過(guo)350℃的(de)條件下，具有很好的(de)抗晶間腐(fu)蝕和(he)(he)應力腐(fu)蝕性能。該鋼還用(yong)來制造既耐氧化性酸腐(fu)蝕，又要求有較(jiao)高強度的(de)設備(bei)和(he)(he)部件，在航(hang)空工(gong)業上用(yong)于(yu)制造航(hang)空發動機殼(ke)體和(he)(he)火箭發動機燃燒(shao)室外壁。
