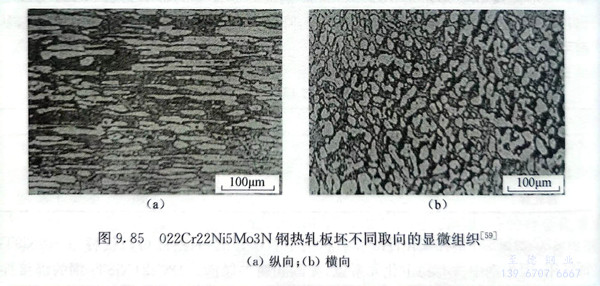

SAF 3207 HD、S33207、022Cr32Ni7Mo4N 也是一種特超級雙相不銹鋼。該鋼是為解決深海管道纜的苛刻需求而開發的。由于該鋼中Cr、N含量的提高，使其具有更高的強度以承受更高的外加載荷，又具有更加優異的耐蝕性以適應更加苛刻的腐蝕介質的需求。該鋼的化學成分保證了其組織結構的穩定性。該鋼的正常顯微組織中奧氏體和鐵素體含量各占約50％，其固溶態的縱向和橫向的顯微組織與圖9.85相似。

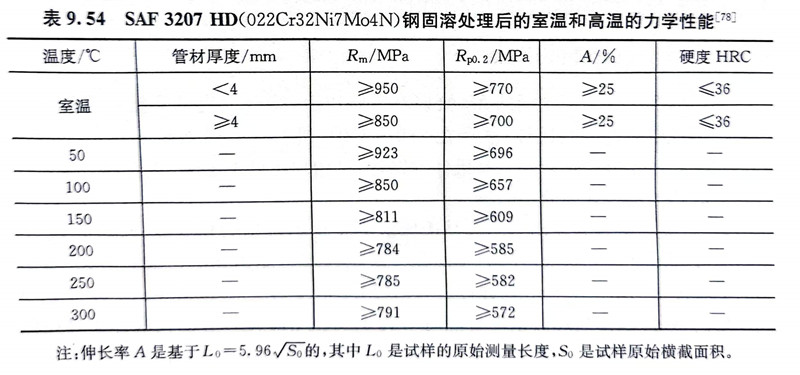

 SAF 3207 HD、S33207、022Cr32Ni7Mo4N 特超級雙(shuang)相鋼(gang)的(de)(de)強度(du)在雙(shuang)相不銹(xiu)鋼(gang)中是(shi)最高(gao)的(de)(de)。表9.54為SAF 3207 HD鋼(gang)固溶處理后的(de)(de)室溫(wen)(wen)(wen)和高(gao)溫(wen)(wen)(wen)力學性(xing)(xing)能。溫(wen)(wen)(wen)度(du)升高(gao)時(shi)，隨屈服強度(du)的(de)(de)下(xia)降，鋼(gang)的(de)(de)伸長率(lv)變化(hua)不大，這是(shi)由(you)于(yu)(yu)該(gai)鋼(gang)具有兩相的(de)(de)微觀結構所致。SAF 3207 HD鋼(gang)還具有良好的(de)(de)沖擊韌性(xing)(xing)，其韌脆轉(zhuan)變溫(wen)(wen)(wen)度(du)低(di)于(yu)(yu)-50℃，在-50℃時(shi)，鋼(gang)的(de)(de)沖擊功達到80J。由(you)于(yu)(yu)該(gai)鋼(gang)具有高(gao)的(de)(de)強度(du)和良好的(de)(de)塑性(xing)(xing)，可使構件壁厚減薄，重量減輕，從而使設(she)備(bei)總(zong)成本下(xia)降。

 SAF 3207 HD、S33207、022Cr32Ni7Mo4N 特超級雙相鋼的PREN可達50以上，較超級雙相不銹鋼具有更加優良的耐點蝕和耐縫隙腐蝕性能。該鋼用做深海管道纜能承受低周和高周疲勞。在低應變區，由于鋼的疲勞壽命主要受強度控制，高強度的SAF 3207 HD鋼的壽命高于SAF 2507鋼，而在高應變區，鋼的疲勞壽命主要受鋼的塑性控制，與S32750雙相不銹鋼相比，該鋼未顯示出優越性，原因是兩者的塑性相近。該鋼在人工海水中的腐蝕疲勞壽命要低于在空氣中的疲勞壽命，但相差不大，這是由于該鋼具有高的耐海水腐蝕的性能。

 SAF 3207 HD、S33207、022Cr32Ni7Mo4N 特超級雙(shuang)相鋼的管件一般以熱處理(li)(li)狀態供貨，其固溶處理(li)(li)溫(wen)度為1040～1140℃，保溫(wen)一定(ding)時間(jian)后(hou)在空氣、保護氣氛或水中快冷(leng)。該(gai)鋼具有良好的焊接性(xing)能。

 SAF 3207 HD、S33207、022Cr32Ni7Mo4N 特超級雙相鋼的高強度和高腐蝕疲勞性能，以及優異的耐腐蝕性能，使其可以滿足水深近2500m，壓力高于15000psi（1psi≈6.89×103Pa）的油田管道纜的需求（制造長度已達2500m），并使其在海水和含Cl^-介質中的應用范圍進一步擴大。
