1. 基礎設計(ji)階(jie)段
①. 根據項目規定確定配管設(she)計范(fan)圍、進度要(yao)求，確定基礎(chu)設(she)計深度要(yao)求。
②. 估算(suan)工作量，確(que)定(ding)(ding)專業設(she)計負責(ze)人(ren)、設(she)計人(ren)、校核人(ren)和審定(ding)(ding)人(ren)等人(ren)力資源。
③. 制定(ding)(ding)配(pei)管(guan)(guan)設(she)計工程規(gui)定(ding)(ding)，如(ru)裝置(zhi)(zhi)布置(zhi)(zhi)規(gui)定(ding)(ding)、管(guan)(guan)道(dao)(dao)布置(zhi)(zhi)規(gui)定(ding)(ding)、管(guan)(guan)道(dao)(dao)材料(liao)等(deng)級規(gui)定(ding)(ding)、管(guan)(guan)道(dao)(dao)隔(ge)熱設(she)計規(gui)定(ding)(ding)、設(she)備及管(guan)(guan)道(dao)(dao)涂漆規(gui)定(ding)(ding)等(deng)資料(liao)。
④. 管(guan)道(dao)應力(li)工程(cheng)師對需要進行應力(li)計算(suan)的(de)管(guan)道(dao)編(bian)制臨界(jie)管(guan)道(dao)一覽表。
⑤. 管道材料工程師(shi)根據工藝系統專業的管道及儀表(biao)流程圖和(he)管道數據表(biao)編(bian)制管道材料等(deng)級規(gui)定。如需要3D配(pei)管設計(ji)，則需要編(bian)制管道材料數據庫(ku)。
⑥. 設計主要管道走向圖。在基礎設計的前期階段，需要對高溫、高壓、低溫、大(da)口(kou)徑不銹鋼管道及影響設備布置的管道，進行初步的管道走向研究。
⑦. 確定管(guan)(guan)廊的寬(kuan)度、層數和標(biao)高，設計管(guan)(guan)廊管(guan)(guan)道走(zou)向圖。
⑧. 提(ti)出基礎設計(ji)階段結構、建筑(zhu)條(tiao)件。
⑨. 如果是3D配管設(she)計，3D模型內一般需達到30％階段設(she)計深度。
⑩. 提出(chu)基礎設計階段(duan)管道材料匯總表。
?. 繪制基礎設(she)計(ji)管(guan)道布置圖。
?. 參(can)加(jia)基(ji)(ji)(ji)礎設計審(shen)查會，在基(ji)(ji)(ji)礎設計審(shen)查會上(shang)，業(ye)主審(shen)查基(ji)(ji)(ji)礎設計圖(tu)紙(zhi)文件。根據審(shen)查意見，對(dui)圖(tu)紙(zhi)文件進行(xing)補充修改后，作(zuo)為詳細工程設計的依據。
2. 詳細設計階段
①. 將設(she)(she)備布(bu)置(zhi)圖提供給(gei)有關專業(ye)，完善詳細(xi)設(she)(she)計階段管道材料(liao)等(deng)級等(deng)工程規定。
②. 將裝置進(jin)行(xing)分區(qu)，確定分區(qu)設(she)計人、校核人和審核（定）人。
③. 根據設備(bei)裝配(pei)圖以及各專業(ye)互提條件(jian)的基礎上（如平臺梯(ti)子(zi)、開洞(dong)、預(yu)埋件(jian)、設備(bei)基礎、結構(gou)、儀表電氣(qi)、管(guan)口(kou)方位等資料）深化(hua)完善管(guan)道布(bu)置圖。
④. 如(ru)果是3D配(pei)管(guan)設計，在配(pei)管(guan)提出結(jie)構載荷等設計條(tiao)件后，通(tong)常需達到60％階(jie)段(duan)設計深度，有的(de)項目要開(kai)展60％階(jie)段(duan)審核會。
⑤. 管(guan)道(dao)材料工程師提出MR文件(jian)、特(te)殊管(guan)件(jian)圖，管(guan)道(dao)應力專業工程師對管(guan)道(dao)柔性進行(xing)校核、計算，提出彈簧(huang)架(jia)、特(te)殊管(guan)架(jia)等條件(jian)。
⑥. 設(she)計管道(dao)軸測圖。
⑦. 設計蒸汽、熱(re)水伴(ban)熱(re)站布置圖，編(bian)制管道伴(ban)熱(re)連接表。
⑧. 如(ru)果(guo)是3D配管設(she)計(ji)，在(zai)配管的詳細(xi)設(she)計(ji)即將結束、準備(bei)出(chu)正式施工圖(tu)紙文件前，通(tong)常需(xu)達到90％階段(duan)設(she)計(ji)深度，有的項目要開展90％階段(duan)審核會(hui)。
⑨. 在詳(xiang)細(xi)設計結束時，管(guan)(guan)道材(cai)(cai)料工程(cheng)師(shi)進行管(guan)(guan)道材(cai)(cai)料匯(hui)總，此次(ci)材(cai)(cai)料統(tong)計是配管(guan)(guan)專業所用全部(bu)材(cai)(cai)料（包括輔助材(cai)(cai)料）的最終匯(hui)總。
⑩. 完成施工(gong)(gong)版設備布置圖、管(guan)道平面(mian)布置圖、軸測圖等設計文(wen)件，編制(zhi)圖紙目錄和詳細設計說明(ming)書(shu)。管(guan)道設計說明(ming)書(shu)應包(bao)括管(guan)道的設計原則、設計思路、執行(xing)規范、典(dian)型(xing)(xing)配管(guan)研究(jiu)、典(dian)型(xing)(xing)的管(guan)道柔性設計數據、與(yu)儀表專業的分工(gong)(gong)、識(shi)圖方法（圖例）、施工(gong)(gong)要(yao)(yao)(yao)求、采(cai)購(gou)要(yao)(yao)(yao)求、其他要(yao)(yao)(yao)說明(ming)的問(wen)題(ti)等。
?. 設計文件整理校審會(hui)簽簽署。
?. 對(dui)詳細設計文件存檔，打印藍圖發送(song)到施工現場(chang)。
?. 到施工現場進行設計交底(di)。

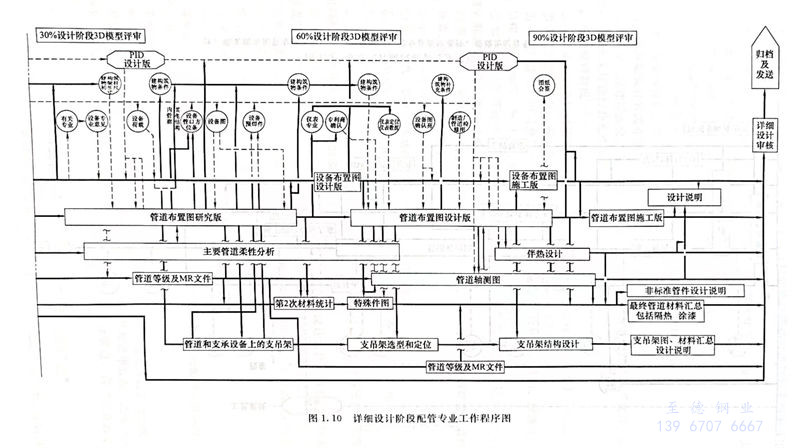

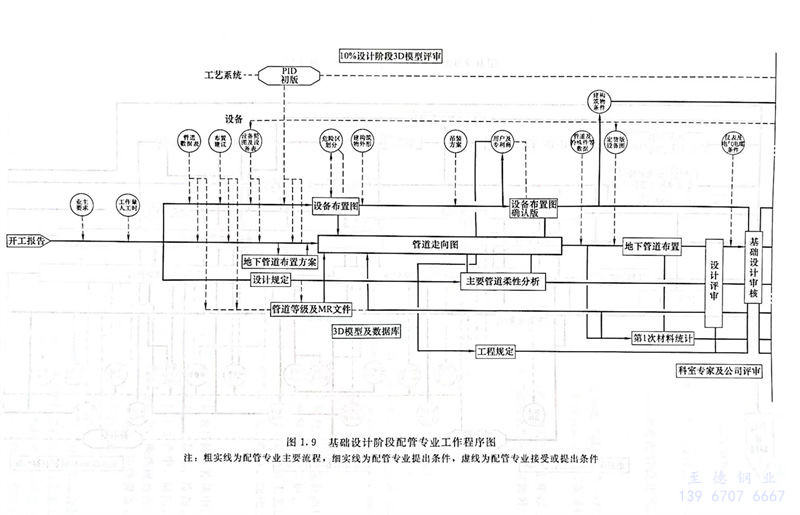

基礎(chu)設計(ji)(ji)階段配管設計(ji)(ji)一般(ban)工作流程(cheng)如圖(tu)1.9所示(shi)，詳細設計(ji)(ji)階段配管設計(ji)(ji)一般(ban)工作流程(cheng)如圖(tu)1.10所示(shi)。
工(gong)程應(ying)用：配管設計(ji)文(wen)件(jian)編號錯誤(wu)引起施工(gong)漏項(xiang)
配管設(she)計(ji)(ji)詳細設(she)計(ji)(ji)圖(tu)紙(zhi)文件(jian)，編號排(pai)(pai)序(xu)(xu)編制正確，才(cai)能(neng)讓現(xian)(xian)場(chang)施(shi)工(gong)(gong)人員方便地(di)找到(dao)。某(mou)項目，因配管設(she)計(ji)(ji)文件(jian)入庫(ku)存檔(dang)環(huan)節沒有認真完(wan)成，設(she)計(ji)(ji)文件(jian)編號和排(pai)(pai)序(xu)(xu)較亂，連配管設(she)計(ji)(ji)人自己都不能(neng)快速地(di)找到(dao)某(mou)些圖(tu)紙(zhi)文件(jian)，造成施(shi)工(gong)(gong)現(xian)(xian)場(chang)漏施(shi)工(gong)(gong)部分管道，到(dao)“三查四定(ding)”時(shi)才(cai)發(fa)現(xian)(xian)。
