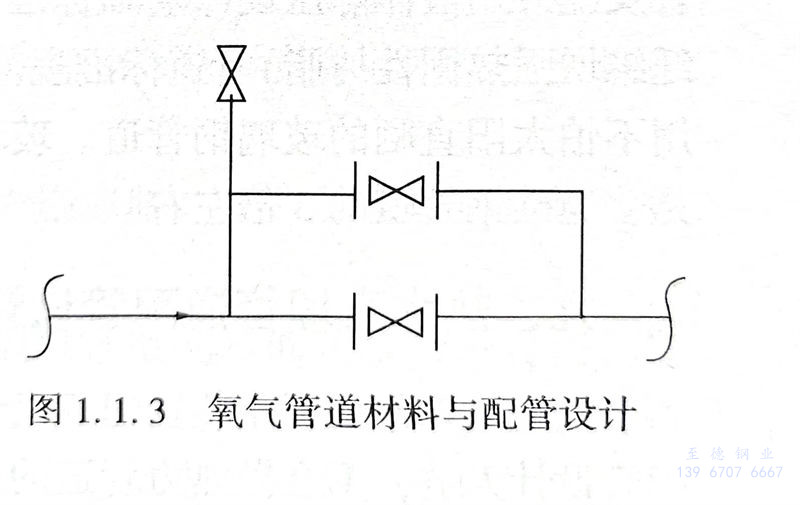

在某石化裝置，浙江至德鋼業有限公司工人人員發現某氧氣管道(dao)閥門側面還設計了防爆操作防護墻，有些防護過度。歸根結底是配管設計人員沒有真正理解標準規范的設計要求，由心中過度害怕引起。如圖1.1.3所示，某氧氣管道主管是18”的A312 TP304／TP304L（SMLS），后增加了旁路，配管設計人員仍選用A312 TP304／TP304L（SMLS）不(bu)銹鋼管道是錯誤的，因按照此工藝圖，旁路1.5＂的流速加大了，需要選用鎳基合金材料（UNS N06600）才可以滿足工程設計質量。氧氣管道材料應根據管道壓力、溫度和流速不同選用碳鋼、不銹鋼(gang)和鎳基合金；宜采用無縫鋼管、無縫管件、全通徑閥，其操作狀態全開或全關，不得使其處于半開半關狀態；切斷閥操作過程兩端壓差不能過大，閥門宜用法蘭連接；墊片宜選用帶內環聚四氟乙烯纏繞墊片；填料不應采用易脫落碎屑、纖維的材料或可燃的材料制成，宜選用聚四氟乙烯材料；三通宜選用等徑三通，氧氣管子、管件、閥門等應進行脫脂處理。見歐洲工業氣體協會標準（EIGA）《Oxygen Piping Systems》（氧氣管道系統）IGC DOC 13／12／E等規范。



  如圖(tu)1.1.3所(suo)示，緊(jin)急(ji)切斷閥(fa)(fa)(fa)(fa)通(tong)(tong)(tong)常(chang)(chang)是(shi)自動(dong)的(de)，在(zai)全開位置運行，通(tong)(tong)(tong)常(chang)(chang)僅在(zai)緊(jin)急(ji)情況下關(guan)閉。緊(jin)急(ji)切斷閥(fa)(fa)(fa)(fa)是(shi)高流量(liang)閥(fa)(fa)(fa)(fa)，通(tong)(tong)(tong)常(chang)(chang)為(wei)(wei)閘(zha)閥(fa)(fa)(fa)(fa)、刀形(xing)閘(zha)閥(fa)(fa)(fa)(fa)、蝶閥(fa)(fa)(fa)(fa)或球(qiu)閥(fa)(fa)(fa)(fa)。旁(pang)(pang)(pang)(pang)通(tong)(tong)(tong)閥(fa)(fa)(fa)(fa)通(tong)(tong)(tong)常(chang)(chang)是(shi)從手動(dong)閥(fa)(fa)(fa)(fa)的(de)上游到(dao)下游的(de)隔離閥(fa)(fa)(fa)(fa)，安(an)裝(zhuang)(zhuang)目的(de)是(shi)通(tong)(tong)(tong)過(guo)隔離閥(fa)(fa)(fa)(fa)對壓(ya)力進行均(jun)衡，一(yi)旦(dan)建立了(le)壓(ya)力均(jun)衡，隔離閥(fa)(fa)(fa)(fa)可以安(an)全打開。旁(pang)(pang)(pang)(pang)通(tong)(tong)(tong)閥(fa)(fa)(fa)(fa)也用于對下游系統緩慢(man)加(jia)壓(ya)，以緩解超速(su)和快速(su)增壓(ya)風險。受(shou)控(kong)、緩慢(man)加(jia)壓(ya)需要使用節流流量(liang)控(kong)制型(xing)閥(fa)(fa)(fa)(fa)門(men)，由于其(qi)具有(you)流量(liang)控(kong)制功能(neng)，旁(pang)(pang)(pang)(pang)通(tong)(tong)(tong)閥(fa)(fa)(fa)(fa)分為(wei)(wei)節流閥(fa)(fa)(fa)(fa)、過(guo)程控(kong)制閥(fa)(fa)(fa)(fa)。雖然被(bei)歸(gui)類為(wei)(wei)過(guo)程控(kong)制閥(fa)(fa)(fa)(fa)，旁(pang)(pang)(pang)(pang)通(tong)(tong)(tong)閥(fa)(fa)(fa)(fa)通(tong)(tong)(tong)常(chang)(chang)為(wei)(wei)手動(dong)操作閥(fa)(fa)(fa)(fa)，通(tong)(tong)(tong)常(chang)(chang)是(shi)截(jie)止閥(fa)(fa)(fa)(fa)或球(qiu)閥(fa)(fa)(fa)(fa)等。為(wei)(wei)盡量(liang)減少旁(pang)(pang)(pang)(pang)通(tong)(tong)(tong)管線中(zhong)可能(neng)聚集的(de)顆粒數量(liang)，旁(pang)(pang)(pang)(pang)通(tong)(tong)(tong)管連(lian)接(jie)應(ying)安(an)裝(zhuang)(zhuang)到(dao)主管中(zhong)心線或中(zhong)心線以上。


  按(an)GB 50030《氧(yang)(yang)氣(qi)站設(she)計(ji)(ji)規范》，設(she)計(ji)(ji)壓(ya)力(li)大于(yu)0.1MPa的(de)氧(yang)(yang)氣(qi)管道(dao)(dao)上，不得用(yong)閘(zha)閥(fa)(fa)。設(she)計(ji)(ji)壓(ya)力(li)大于(yu)或(huo)等于(yu)1.0MPa且公(gong)(gong)稱直徑(jing)(jing)大于(yu)或(huo)等于(yu)150mm的(de)氧(yang)(yang)氣(qi)管道(dao)(dao)上的(de)手動閥(fa)(fa)門，宜設(she)旁通閥(fa)(fa)。設(she)計(ji)(ji)壓(ya)力(li)大于(yu)1.0MPa，公(gong)(gong)稱直徑(jing)(jing)大于(yu)或(huo)等于(yu)150mm的(de)氧(yang)(yang)氣(qi)管道(dao)(dao)上經(jing)常操作的(de)閥(fa)(fa)門，宜用(yong)氣(qi)動閥(fa)(fa)門。
