普通碳鋼、奧(ao)氏體不(bu)銹鋼(gang)材料均不耐氯離子腐蝕，而抗氯離子腐蝕性能優良的雙(shuang)相不銹鋼材料（如UNS 31803）、Monel合金等材料價格高昂，大量使用必將增加項目建設成本。而耐腐蝕性能優異的內襯防腐蝕襯里、內涂防腐蝕涂層管道材料，如內襯橡膠（PP）、聚四氟乙烯（PTFE）或內涂敷環氧樹脂、熔融環氧粉末（FBE）涂層等管道材料，不僅能有效對抗水質中的CI腐蝕，且價格相對低廉。其中，熔結環氧粉末FBE（Fusion-Bonded Epoxy）內涂敷管道應用較典型。


  內涂(tu)(tu)(tu)(tu)敷(fu)(fu)(fu)管(guan)(guan)道的配管(guan)(guan)設(she)計(ji)(ji)，有的設(she)計(ji)(ji)成(cheng)(cheng)各(ge)(ge)段管(guan)(guan)子(zi)焊(han)(han)接(jie)(jie)(jie)連(lian)接(jie)(jie)(jie)，在施工(gong)現場(chang)補涂(tu)(tu)(tu)(tu)敷(fu)(fu)(fu)；有的設(she)計(ji)(ji)成(cheng)(cheng)各(ge)(ge)段管(guan)(guan)子(zi)法蘭連(lian)接(jie)(jie)(jie)，焊(han)(han)接(jie)(jie)(jie)部分需(xu)(xu)到涂(tu)(tu)(tu)(tu)敷(fu)(fu)(fu)廠進行(xing)涂(tu)(tu)(tu)(tu)敷(fu)(fu)(fu)，然后運回施工(gong)現場(chang)進行(xing)法蘭連(lian)接(jie)(jie)(jie)。這兩種方(fang)式的配管(guan)(guan)設(she)計(ji)(ji)方(fang)案(an)，均需(xu)(xu)保證(zheng)涂(tu)(tu)(tu)(tu)敷(fu)(fu)(fu)機械(xie)可(ke)以進行(xing)內涂(tu)(tu)(tu)(tu)敷(fu)(fu)(fu)。因(yin)焊(han)(han)接(jie)(jie)(jie)預留和(he)焊(han)(han)接(jie)(jie)(jie)時(shi)熱影(ying)響破壞，例如FBE內涂(tu)(tu)(tu)(tu)敷(fu)(fu)(fu)管(guan)(guan)道焊(han)(han)接(jie)(jie)(jie)施工(gong)時(shi)必須進行(xing)焊(han)(han)縫、焊(han)(han)口(kou)的防腐涂(tu)(tu)(tu)(tu)層修補，即補口(kou)，而焊(han)(han)縫、焊(han)(han)口(kou)處(chu)又是(shi)腐蝕的高發區域，更容易引起腐蝕穿(chuan)孔和(he)應(ying)力腐蝕開裂。因(yin)此，補口(kou)方(fang)案(an)設(she)計(ji)(ji)是(shi)否(fou)合理(li)，是(shi)FBE內涂(tu)(tu)(tu)(tu)敷(fu)(fu)(fu)管(guan)(guan)子(zi)、管(guan)(guan)件能(neng)否(fou)成(cheng)(cheng)功選(xuan)擇和(he)應(ying)用的關鍵。各(ge)(ge)家內涂(tu)(tu)(tu)(tu)敷(fu)(fu)(fu)公司技(ji)術各(ge)(ge)不(bu)相(xiang)同，配管(guan)(guan)設(she)計(ji)(ji)時(shi)，需(xu)(xu)要向涂(tu)(tu)(tu)(tu)敷(fu)(fu)(fu)廠家了解涂(tu)(tu)(tu)(tu)敷(fu)(fu)(fu)技(ji)術對配管(guan)(guan)布(bu)置(zhi)設(she)計(ji)(ji)的影(ying)響。


  對(dui)于FBE內(nei)涂敷(fu)管(guan)道(dao)(dao)(dao)系(xi)統，其(qi)管(guan)道(dao)(dao)(dao)支(zhi)(zhi)架(jia)(jia)設計應盡(jin)量避免在(zai)管(guan)道(dao)(dao)(dao)系(xi)統上(shang)(shang)進行焊(han)接(jie)(jie)(jie)，宜選(xuan)用(yong)管(guan)夾(jia)、卡箍等非直(zhi)(zhi)接(jie)(jie)(jie)與管(guan)道(dao)(dao)(dao)焊(han)接(jie)(jie)(jie)型支(zhi)(zhi)架(jia)(jia)，盡(jin)可能(neng)減少因(yin)支(zhi)(zhi)架(jia)(jia)焊(han)接(jie)(jie)(jie)對(dui)管(guan)道(dao)(dao)(dao)內(nei)FBE防(fang)腐(fu)涂層的(de)(de)(de)破(po)壞(huai)。對(dui)于無法避免的(de)(de)(de)焊(han)接(jie)(jie)(jie)式固定支(zhi)(zhi)架(jia)(jia)、彎管(guan)支(zhi)(zhi)托、假管(guan)支(zhi)(zhi)托，可適當采用(yong)工廠預(yu)制(zhi)的(de)(de)(de)方式，將支(zhi)(zhi)架(jia)(jia)預(yu)焊(han)至直(zhi)(zhi)管(guan)段或管(guan)件上(shang)(shang)，以減少現場焊(han)接(jie)(jie)(jie)導致(zhi)的(de)(de)(de)FBE內(nei)防(fang)腐(fu)涂層破(po)壞(huai)。

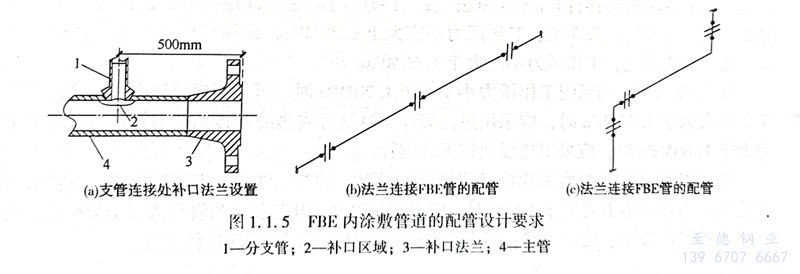

  在進行(xing)管(guan)道布置設(she)計時(shi)，要求(qiu)在主管(guan)上為(wei)分支(zhi)(zhi)管(guan)補(bu)口(kou)設(she)置法(fa)蘭，法(fa)蘭端(duan)面與分支(zhi)(zhi)管(guan)中心線距離不宜(yi)大于500mm，以便現場采用(yong)手持工具為(wei)分支(zhi)(zhi)管(guan)焊縫(feng)及周圍的FBE熱(re)影響(xiang)區進行(xing)現場除銹及FBE補(bu)口(kou)，如圖1.1.5（a）所示。為(wei)減少支(zhi)(zhi)管(guan)補(bu)口(kou)法(fa)蘭的設(she)置數(shu)量，在進行(xing)管(guan)道布置設(she)計時(shi)，應盡(jin)可能(neng)將(jiang)支(zhi)(zhi)管(guan)設(she)計到靠近(jin)(jin)主管(guan)工藝(yi)法(fa)蘭附(fu)近(jin)(jin)，同時(shi)，工藝(yi)條件允許(xu)的話，可將(jiang)多個(ge)分支(zhi)(zhi)接管(guan)集(ji)中布置在同一補(bu)口(kou)法(fa)蘭附(fu)近(jin)(jin)。




  如(ru)圖1.1.5（b）、（c）是某法蘭(lan)連接(jie)FBE管(guan)(guan)(guan)的(de)配管(guan)(guan)(guan)。業主要求所有(you)的(de)內(nei)涂(tu)(tu)(tu)敷(fu)(fu)(fu)(fu)管(guan)(guan)(guan)道必(bi)須(xu)到內(nei)涂(tu)(tu)(tu)敷(fu)(fu)(fu)(fu)廠(chang)家進行涂(tu)(tu)(tu)敷(fu)(fu)(fu)(fu)。因此，項目(mu)的(de)總承包方先與內(nei)涂(tu)(tu)(tu)敷(fu)(fu)(fu)(fu)廠(chang)家進行配管(guan)(guan)(guan)設(she)(she)計(ji)要求的(de)交流(liu)，內(nei)涂(tu)(tu)(tu)敷(fu)(fu)(fu)(fu)廠(chang)家要求：配管(guan)(guan)(guan)直管(guan)(guan)(guan)段不得超(chao)過12m（這(zhe)是內(nei)涂(tu)(tu)(tu)敷(fu)(fu)(fu)(fu)廠(chang)家的(de)最長涂(tu)(tu)(tu)敷(fu)(fu)(fu)(fu)能力），如(ru)圖1.1.5（b）所示，每12m長管(guan)(guan)(guan)段加設(she)(she)法蘭(lan)；每個拐彎(wan)(wan)的(de)彎(wan)(wan)頭需能保證直線涂(tu)(tu)(tu)敷(fu)(fu)(fu)(fu)到，如(ru)圖1.1.5（c）所示，彎(wan)(wan)頭位置增設(she)(she)了法蘭(lan)。設(she)(she)計(ji)完(wan)成(cheng)后，采購管(guan)(guan)(guan)子、法蘭(lan)等(deng)散材，按照法蘭(lan)分(fen)段預制(zhi)管(guan)(guan)(guan)道，運輸到內(nei)涂(tu)(tu)(tu)敷(fu)(fu)(fu)(fu)廠(chang)家進行內(nei)涂(tu)(tu)(tu)敷(fu)(fu)(fu)(fu)，再運回施工現場，擰(ning)法蘭(lan)螺(luo)栓連接(jie)。
