硅是主要的耐蝕合金元素之一。如高硅鑄鐵，耐蝕性雖好，因太脆影響其應用。我國60年代以來曾發展過一些無鎳Cr-Si系不銹鋼，共同缺點仍是脆性。但高硅（通常含2～4％Si）奧氏體不(bu)銹鋼卻具有優良的綜合性能，有些（超低碳鋼）甚至不亞于18-8不銹鋼的力學性能。早期的奧氏體高硅不銹鋼，如25-20型、18-8型（AISI302B）等一般含2％左右的硅。主要目的是增加高溫抗氧化性能。基本上屬于不銹耐熱（抗氧化）鋼范疇。自60年代以來，直接合成濃硝酸（98％HNO3）工業的普及發展和18-8型奧氏體不銹鋼應力腐蝕問題的日益突出，高硅奧氏體不銹鋼獲得迅速發展。所謂高硅型，一般指硅含量大于2％，最高約6％左右。因低于2％Si，對抗高溫氧化性和抗應力腐蝕作用不大；只有超過2％Si，才能完全消除非敏化態晶間腐蝕（如在濃硝酸中）。但過高的硅含量，則加工性能惡化，促進硅化物形成和使敏化態晶間腐蝕等不良影響加劇。

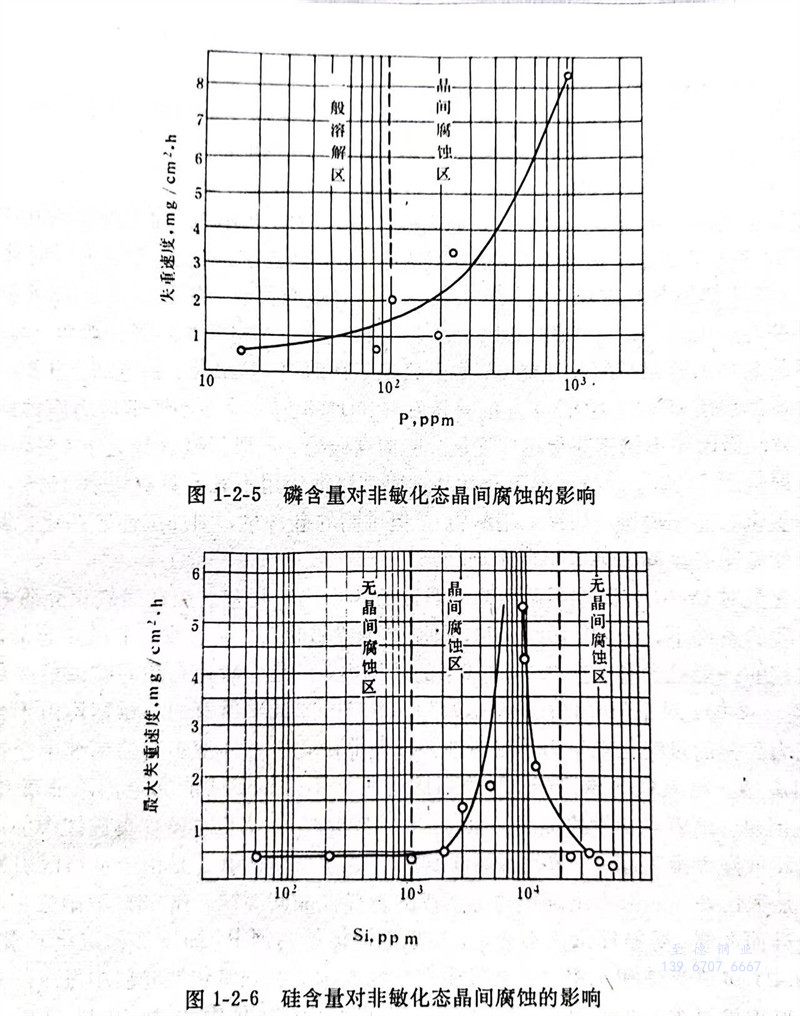

  硅(gui)含(han)量(liang)對(dui)Cr-Ni奧(ao)(ao)氏(shi)體(ti)不(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)晶(jing)(jing)(jing)(jing)間(jian)腐(fu)(fu)(fu)(fu)蝕(shi)(shi)(shi)(shi)的(de)(de)作用比(bi)較(jiao)復雜。如在強(qiang)氧化(hua)介(jie)質和其它成分(fen)控(kong)制合(he)理(li)的(de)(de)條(tiao)件下(xia)，若＜0.10％Si時，可基本消除敏(min)化(hua)態(tai)、顯著改善(shan)非(fei)敏(min)化(hua)態(tai)晶(jing)(jing)(jing)(jing)間(jian)腐(fu)(fu)(fu)(fu)蝕(shi)(shi)(shi)(shi)。普通不(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)的(de)(de)一(yi)(yi)般硅(gui)含(han)量(liang)多(duo)在0.7～1.0％的(de)(de)范(fan)圍內(nei)，正是非(fei)敏(min)化(hua)態(tai)晶(jing)(jing)(jing)(jing)間(jian)腐(fu)(fu)(fu)(fu)蝕(shi)(shi)(shi)(shi)最嚴重(zhong)的(de)(de)敏(min)感區（參(can)見圖1-2-6）。對(dui)于強(qiang)氧化(hua)性(xing)介(jie)質，如98％濃硝(xiao)酸，幾乎所(suo)有(you)的(de)(de)不(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)均由(you)于介(jie)質過(guo)強(qiang)的(de)(de)氧化(hua)能力和鋼(gang)(gang)的(de)(de)過(guo)鈍化(hua)現(xian)象而(er)不(bu)(bu)耐腐(fu)(fu)(fu)(fu)蝕(shi)(shi)(shi)(shi)，即使非(fei)敏(min)化(hua)態(tai)（固溶(rong)態(tai)）的(de)(de)高(gao)(gao)純不(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)也無法避(bi)免晶(jing)(jing)(jing)(jing)間(jian)腐(fu)(fu)(fu)(fu)蝕(shi)(shi)(shi)(shi)。唯有(you)硅(gui)含(han)量(liang)高(gao)(gao)于2％的(de)(de)高(gao)(gao)硅(gui)奧(ao)(ao)氏(shi)體(ti)不(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)，才能完(wan)全(quan)消除非(fei)敏(min)化(hua)態(tai)晶(jing)(jing)(jing)(jing)間(jian)腐(fu)(fu)(fu)(fu)蝕(shi)(shi)(shi)(shi)。但是，隨著硅(gui)含(han)量(liang)的(de)(de)提高(gao)(gao)（如通常的(de)(de)4％Si時），降低(di)了碳(tan)在奧(ao)(ao)氏(shi)體(ti)中的(de)(de)固溶(rong)度，即使采取(qu)超(chao)低(di)碳(tan)也難以避(bi)免“敏(min)化(hua)態(tai)晶(jing)(jing)(jing)(jing)間(jian)腐(fu)(fu)(fu)(fu)蝕(shi)(shi)(shi)(shi)”。這里所(suo)講的(de)(de)并(bing)不(bu)(bu)是由(you)于貧(pin)鉻(ge)(ge)區引(yin)起的(de)(de)晶(jing)(jing)(jing)(jing)間(jian)腐(fu)(fu)(fu)(fu)蝕(shi)(shi)(shi)(shi)，而(er)是敏(min)化(hua)處(chu)理(li)后因析出碳(tan)化(hua)物(wu)等造成的(de)(de)選(xuan)擇性(xing)晶(jing)(jing)(jing)(jing)間(jian)腐(fu)(fu)(fu)(fu)蝕(shi)(shi)(shi)(shi)。在98％濃硝(xiao)酸中，主要鈍化(hua)元(yuan)素是硅(gui)而(er)非(fei)鉻(ge)(ge)，貧(pin)鉻(ge)(ge)理(li)論已(yi)不(bu)(bu)適用。高(gao)(gao)硅(gui)奧(ao)(ao)氏(shi)體(ti)不(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)中，因添加穩定化(hua)元(yuan)素形成G相、TiC（NbC）、鐵素體(ti)和σ相時也會發(fa)生(sheng)選(xuan)擇性(xing)腐(fu)(fu)(fu)(fu)蝕(shi)(shi)(shi)(shi)。在強(qiang)氧化(hua)性(xing)介(jie)質中發(fa)生(sheng)的(de)(de)這種晶(jing)(jing)(jing)(jing)間(jian)腐(fu)(fu)(fu)(fu)蝕(shi)(shi)(shi)(shi)（其機(ji)理(li)仍可進一(yi)(yi)步探討），嚴重(zhong)阻礙了高(gao)(gao)硅(gui)奧(ao)(ao)氏(shi)體(ti)不(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)的(de)(de)推廣應用。

  我國于60年代(dai)末，開始(shi)發(fa)(fa)展耐(nai)濃(nong)硝酸(suan)腐(fu)(fu)蝕(shi)(shi)用高(gao)(gao)(gao)硅(gui)(gui)奧(ao)氏體不(bu)(bu)銹(xiu)鋼。通過(guo)查(cha)明其(qi)(qi)產(chan)生敏化態(tai)晶間(jian)腐(fu)(fu)蝕(shi)(shi)的(de)(de)原因(yin)，采(cai)取嚴格控制碳、磷等（甚至達高(gao)(gao)(gao)純級），適當降低鉻(ge)或(huo)添(tian)加(jia)鈮（在(zai)高(gao)(gao)(gao)硅(gui)(gui)鋼中同(tong)鈦的(de)(de)作用機理不(bu)(bu)同(tong)）等綜合改(gai)(gai)善途(tu)徑，使(shi)之獲得了較好的(de)(de)解(jie)決。采(cai)用機械(xie)熱處(chu)理（改(gai)(gai)善添(tian)加(jia)鈮的(de)(de)高(gao)(gao)(gao)硅(gui)(gui)鋼中G相的(de)(de)分布(bu)）和微合金化方法(fa)，改(gai)(gai)善其(qi)(qi)熱加(jia)工等性(xing)能(neng)，使(shi)這種鋼獲得了推廣應(ying)用。因(yin)含有4％硅(gui)(gui)，均具有優良的(de)(de)抗(kang)氯(lv)化物應(ying)力(li)腐(fu)(fu)蝕(shi)(shi)性(xing)能(neng)（31）。同(tong)時，我國于70年代(dai)初，還開始(shi)發(fa)(fa)展專門針對耐(nai)應(ying)力(li)腐(fu)(fu)蝕(shi)(shi)的(de)(de)高(gao)(gao)(gao)硅(gui)(gui)（2％Si）奧(ao)氏體不(bu)(bu)銹(xiu)鋼和高(gao)(gao)(gao)鎳（＞20％Ni）奧(ao)氏體不(bu)(bu)銹(xiu)鋼。總(zong)之，高(gao)(gao)(gao)硅(gui)(gui)奧(ao)氏體不(bu)(bu)銹(xiu)（耐(nai)酸(suan)）鋼近(jin)20多(duo)年來發(fa)(fa)展迅速(su)，并日益(yi)獲得推廣應(ying)用。其(qi)(qi)鉻(ge)含量較寬(kuan)，在(zai)8～25％，鎳為(wei)14～25％之間(jian)。高(gao)(gao)(gao)的(de)(de)硅(gui)(gui)含量提(ti)高(gao)(gao)(gao)在(zai)98％濃(nong)硝酸(suan)中耐(nai)全面腐(fu)(fu)蝕(shi)(shi)性(xing)能(neng)（在(zai)稀硝酸(suan)中正相反(fan)）和抗(kang)氯(lv)化物應(ying)力(li)腐(fu)(fu)蝕(shi)(shi)以及點腐(fu)(fu)蝕(shi)(shi)性(xing)能(neng)。硅(gui)(gui)含量過(guo)高(gao)(gao)(gao)也(ye)不(bu)(bu)利，我國多(duo)為(wei)4％Si，應(ying)用最廣的(de)(de)為(wei)00Cr14Ni14Si4（簡稱C4）鋼。
