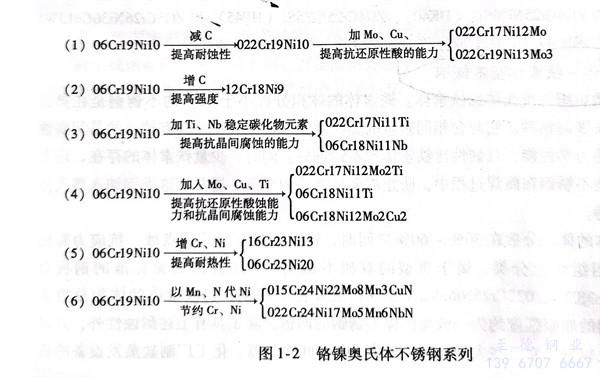

它的顯微組織為奧氏體。它是在高鉻不銹鋼中添加適當的鎳（鎳的質量分數為8％～25％）而形成的，具有奧氏體組織的不銹鋼以Cr18Ni9鐵基合金為基礎，在此基礎上隨著不同的用途，發展成圖1-2所示的鉻鎳奧氏體不銹鋼系列。


圖 2.jpg


  奧氏體(ti)型不銹鋼不能利用熱處理使(shi)晶粒細化，也不能經(jing)過(guo)淬火(huo)來提(ti)高其硬度。這類鋼的冷(leng)加工硬化程(cheng)度高，通常(chang)沒有磁(ci)(ci)性(xing)，經(jing)過(guo)冷(leng)作(zuo)可(ke)在鋼內析出少(shao)量(liang)鐵素體(ti)或馬氏體(ti)組織，也會出現少(shao)量(liang)磁(ci)(ci)性(xing)。


  奧(ao)氏(shi)體型(xing)(xing)不(bu)(bu)銹(xiu)(xiu)鋼(gang)一(yi)般屬(shu)于(yu)耐蝕(shi)鋼(gang)，是(shi)(shi)應用最廣泛的(de)(de)一(yi)類(lei)鋼(gang)，其(qi)中(zhong)(zhong)以18-8型(xing)(xing)不(bu)(bu)銹(xiu)(xiu)鋼(gang)最有(you)代表性(xing)(xing)(xing)(xing)，它是(shi)(shi)有(you)較(jiao)好的(de)(de)力(li)學(xue)性(xing)(xing)(xing)(xing)能(neng)(neng)(neng)，便于(yu)進行機(ji)械(xie)加工、沖壓和(he)(he)(he)焊接。在氧化性(xing)(xing)(xing)(xing)環境中(zhong)(zhong)具有(you)優良(liang)的(de)(de)耐蝕(shi)性(xing)(xing)(xing)(xing)和(he)(he)(he)良(liang)好的(de)(de)耐熱性(xing)(xing)(xing)(xing)能(neng)(neng)(neng)。但對(dui)溶液中(zhong)(zhong)含(han)有(you)氯離子（Cl）的(de)(de)介(jie)質特別敏感，易(yi)(yi)于(yu)發生應力(li)腐蝕(shi)。如(ru)果在18-8型(xing)(xing)不(bu)(bu)銹(xiu)(xiu)鋼(gang)中(zhong)(zhong)，適當減少些(xie)鎳和(he)(he)(he)鉻的(de)(de)含(han)量，可得(de)到(dao)常溫下不(bu)(bu)穩定的(de)(de)奧(ao)氏(shi)體組(zu)織(zhi)，若再(zai)經(jing)冷加工則(ze)容易(yi)(yi)產生馬氏(shi)體組(zu)織(zhi)，使這種鋼(gang)變得(de)強度高(gao)、硬度大而稍脆；反之，適當增(zeng)加一(yi)些(xie)鎳和(he)(he)(he)鉻，就(jiu)能(neng)(neng)(neng)獲得(de)穩定的(de)(de)奧(ao)氏(shi)體組(zu)織(zhi)，同時也可改(gai)善冷加工性(xing)(xing)(xing)(xing)能(neng)(neng)(neng)。在這類(lei)鋼(gang)中(zhong)(zhong)添(tian)加鈦(tai)(tai)和(he)(he)(he)鈮(ni)時，能(neng)(neng)(neng)提高(gao)其(qi)抗晶(jing)間腐蝕(shi)能(neng)(neng)(neng)力(li)；添(tian)加鉬(mu)、銅和(he)(he)(he)鈦(tai)(tai)，則(ze)能(neng)(neng)(neng)提高(gao)其(qi)在還(huan)原性(xing)(xing)(xing)(xing)酸中(zhong)(zhong)的(de)(de)耐蝕(shi)性(xing)(xing)(xing)(xing)，同時也提高(gao)其(qi)抗晶(jing)間腐蝕(shi)的(de)(de)能(neng)(neng)(neng)力(li)；為了改(gai)善18-8型(xing)(xing)不(bu)(bu)銹(xiu)(xiu)鋼(gang)的(de)(de)切削(xue)性(xing)(xing)(xing)(xing)能(neng)(neng)(neng)，往往還(huan)要添(tian)加一(yi)些(xie)磷、硫及硒等元(yuan)素。18-8型(xing)(xing)不(bu)(bu)銹(xiu)(xiu)鋼(gang)按其(qi)化學(xue)成分(fen)中(zhong)(zhong)碳(tan)含(han)量的(de)(de)不(bu)(bu)同又(you)分(fen)為三個(ge)等級(ji)：一(yi)般含(han)碳(tan)量［w（C）≤0.15％］、低(di)碳(tan)級(ji)［w（C）≤0.08％］和(he)(he)(he)超(chao)低(di)碳(tan)級(ji)［w（C）≤0.03％］。


  部分奧氏體型不銹鋼可作為耐熱鋼使用，這是由于奧氏體的再結晶溫度高，鐵和其他元素的原子在其中的擴散系數小，故其強化穩定性比鐵素體高。用于工作溫度高于650℃的熱強鋼多系奧氏體材料，是以奧氏體型不銹鋼為基礎添加一些提高熱強性的合金元素而成。它們既可作為耐蝕鋼使用，也可作為耐熱鋼使用。列入我國國家標準牌號的有12Cr18Ni9、06Cr18Ni11Nb、06Cr23Ni13等。為了提高鋼的熱強性、抗氧化性和抗滲碳性，在06Cr25Ni20基礎上加入鉬、氮，研制出022Cr25Ni22Mo2N作為在更高溫度下抗氧化的奧氏體型不銹鋼。化工設備中的爐管，既要求具有耐蝕性又要求在高溫下工作，往往選用鑄造或電渣熔鑄的奧氏體為基體的（同時存在多種碳化物）不銹耐熱鋼或耐熱合金，如ZG4Cr25Ni20Si2（HK40）、ZG4Cr25Ni35Si（HP45）和ZG5Cr26Ni36Co15W5（Supertherm）等牌號（其化學成分和力學性能見表4-45和表4-46）。
