對(dui)埋(mai)弧(hu)(hu)焊(han)(han)(han)(han)用焊(han)(han)(han)(han)絲(si)(si)的(de)(de)選擇(ze)，既要考(kao)慮到(dao)焊(han)(han)(han)(han)劑(ji)(ji)成分(fen)(fen)的(de)(de)影響(xiang)，又要考(kao)慮到(dao)母材金(jin)屬的(de)(de)影響(xiang)，所以焊(han)(han)(han)(han)絲(si)(si)和焊(han)(han)(han)(han)劑(ji)(ji)的(de)(de)組合(he)(he)起到(dao)一(yi)個重要的(de)(de)作用。為(wei)了(le)得到(dao)不(bu)同(tong)的(de)(de)焊(han)(han)(han)(han)縫金(jin)屬化學成分(fen)(fen)，可(ke)以通(tong)過(guo)(guo)同(tong)一(yi)種焊(han)(han)(han)(han)劑(ji)(ji)與幾種不(bu)同(tong)成分(fen)(fen)的(de)(de)焊(han)(han)(han)(han)絲(si)(si)組合(he)(he)達(da)到(dao)；同(tong)樣也可(ke)以通(tong)過(guo)(guo)用同(tong)一(yi)種焊(han)(han)(han)(han)絲(si)(si)與幾種不(bu)同(tong)成分(fen)(fen)的(de)(de)焊(han)(han)(han)(han)劑(ji)(ji)配(pei)合(he)(he)來達(da)到(dao)。我國制定了(le)《埋(mai)弧(hu)(hu)焊(han)(han)(han)(han)用不(bu)銹鋼焊(han)(han)(han)(han)絲(si)(si)和焊(han)(han)(han)(han)劑(ji)(ji)》國家標準GB／T 17854-1999（根據 JIS Z3324-1988《不(bu)銹鋼埋(mai)弧(hu)(hu)焊(han)(han)(han)(han)實芯焊(han)(han)(han)(han)絲(si)(si)及焊(han)(han)(han)(han)劑(ji)(ji)》制定的(de)(de)，在技術內容上與其標準等效），對(dui)焊(han)(han)(han)(han)絲(si)(si)-焊(han)(han)(han)(han)劑(ji)(ji)組合(he)(he)有下列規(gui)定：

1. 焊(han)絲-焊(han)劑組合的編制方法

   字(zi)母(mu)“F”表(biao)示焊劑，“F”后(hou)面的(de)(de)(de)數字(zi)表(biao)示熔敷金屬種類(lei)代(dai)號(hao)，若有(you)特殊要求的(de)(de)(de)化學成(cheng)(cheng)分(fen)，該化學成(cheng)(cheng)分(fen)用元素符號(hao)表(biao)示，放在數字(zi)的(de)(de)(de)后(hou)面；“-”后(hou)面表(biao)示焊絲(si)的(de)(de)(de)牌號(hao)。

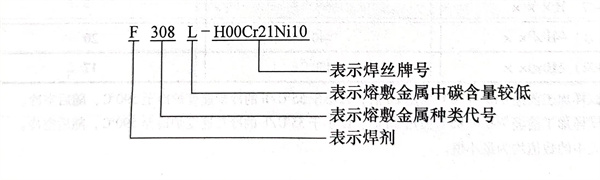

完(wan)整(zheng)的(de)焊絲-焊劑型號舉例如下：

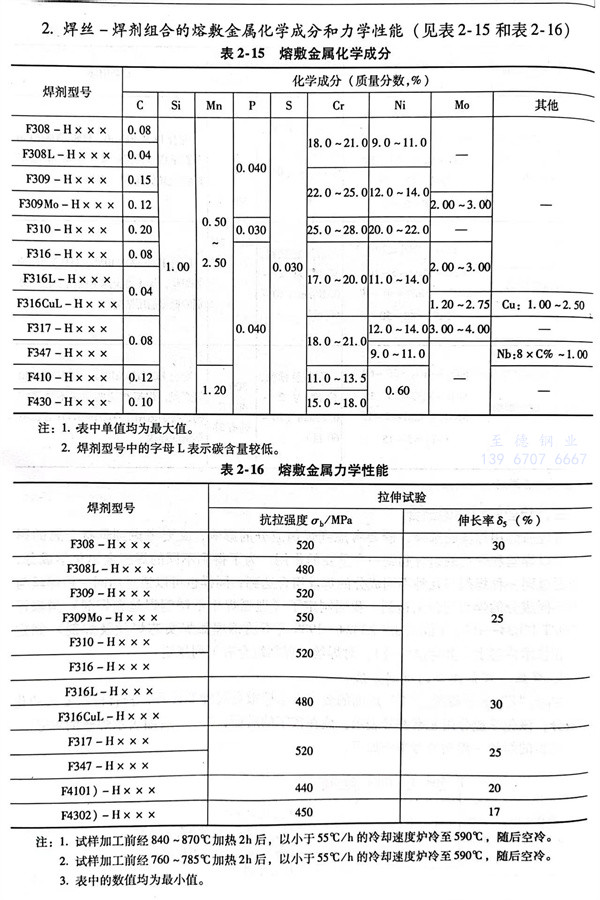

2. 焊絲和焊劑組合(he)的熔敷(fu)金(jin)屬化學(xue)成分和力(li)學(xue)性能

  通常埋(mai)弧焊(han)用焊(han)絲與母(mu)材化學(xue)成(cheng)分相近，只是(shi)焊(han)絲化學(xue)成(cheng)分中(zhong)鉻、鎳含量(liang)比母(mu)材金(jin)(jin)屬略高，而(er)碳(tan)含量(liang)要(yao)低(di)于母(mu)材金(jin)(jin)屬。這主要(yao)考慮(lv)到焊(han)接過程(cheng)中(zhong)合金(jin)(jin)元素的損(sun)失和提高焊(han)接接頭(tou)的耐蝕性。焊(han)接鐵素體型(xing)不銹(xiu)鋼時(shi)，可(ke)采用H06Cr14（或(huo)(huo)H10Cr17）焊(han)絲；焊(han)接馬氏(shi)體型(xing)不銹(xiu)鋼可(ke)采用H03Cr21Ni10或(huo)(huo)H08Cr20Ni10Nb焊(han)絲；焊(han)接18-8型(xing)奧(ao)氏(shi)體不銹(xiu)鋼應采用H03C21Ni10或(huo)(huo)H03Cr19Ni12Mo2焊(han)絲進行(xing)焊(han)接，均能(neng)得到滿意的焊(han)接接頭(tou)。
