1. 材料化學成分

  鑄鐵管(guan)件的磷含量應不大于0.40％，硫含量應不大于0.12％。

2. 力學性能

 a. 抗拉強度

   鑄鐵(tie)管件的抗(kang)拉強度應(ying)不小于1.4 MPa。

 b. 硬(ying)度

   當鑄鐵管件在(zai)切(qie)削、鉆(zhan)孔有困難而發生異(yi)議(yi)時，應(ying)進(jin)行(xing)硬度(du)(du)試驗。要求管件表面硬度(du)(du)應(ying)不大于230 HB；管件中心部分(fen)硬度(du)(du)應(ying)不大于215 HB。

3. 工藝性(xing)能(neng)

 a. 水壓試驗

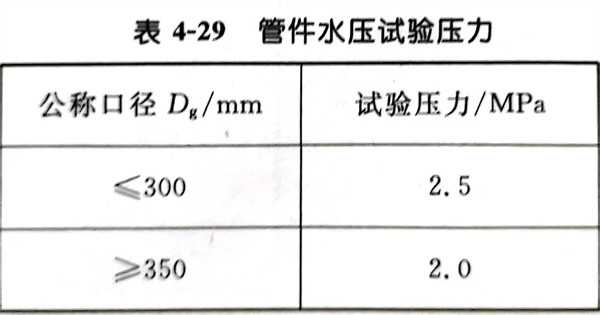

   管件應進(jin)行水壓試驗。水壓試驗壓力見(jian)表4-29。

 b. 氣密性試(shi)驗

   管件用(yong)于煤氣(qi)管道(dao)時，如(ru)需做氣(qi)密性(xing)試驗，其試驗方法由供需雙方協(xie)商規(gui)定(ding)。

4. 表面(mian)質量

  管件內(nei)外表面必須光潔，不允許有(you)裂(lie)縫、冷隔、蜂窩及(ji)其他任何妨礙使用的(de)明顯(xian)缺陷。

  受鑄造工藝(yi)的限制和(he)影響(xiang)，但又不影響(xiang)使用的鑄造缺陷允許存(cun)在。

  管(guan)件(jian)上局部(bu)薄弱處應(ying)不多(duo)于兩(liang)處。局部(bu)減薄后的厚度應(ying)不小于同口徑(jing)離心(xin)直管(guan)G級的最小厚度。受(shou)減小壁厚影響的面積(ji)應(ying)小于內(nei)腔截面積(ji)的1/10。

  征(zheng)得需(xu)方(fang)同意，局部缺陷(xian)可予修補。但(dan)修補后(hou)的管件必須重新進行水壓試驗。

5. 涂覆

 a. 管(guan)內、外表(biao)面可涂瀝青質(zhi)或其他防腐(fu)材料。若要求內表(biao)面不涂涂料時(shi)，則(ze)由(you)供(gong)需雙方協商決定。

 b. 涂料應(ying)不溶于水(shui)，不得(de)使(shi)水(shui)產生(sheng)臭和味，有害雜質(zhi)含量應(ying)符合衛生(sheng)部飲(yin)用水(shui)的有關規定。

 c. 涂涂料(liao)前，管件內、外表面應光潔，并無(wu)鐵銹、鐵片。

 d. 涂(tu)料涂(tu)好(hao)后，管件內、外表面應光潔，涂(tu)層均勻、粘附牢固，并不因(yin)氣候冷熱而發生異常。
