浙江至德鋼業有限公司技術人員認為影響不銹鋼焊接接頭刀狀腐蝕的因素主要有以下幾點：


1. 被(bei)焊鋼材(cai)的(de)化學成分(fen)和熱處(chu)理狀態


  被焊鋼(gang)材含有穩定化(hua)元素，如鈦或鈮，會引起刀狀(zhuang)腐(fu)蝕，不(bu)含有穩定化(hua)元素的鋼(gang)材焊后不(bu)會發生(sheng)刀狀(zhuang)腐(fu)蝕。鋼(gang)材供貨狀(zhuang)態(tai)若是敏化(hua)處(chu)理，則(ze)刀狀(zhuang)腐(fu)蝕極(ji)為(wei)嚴(yan)重。


2. 焊縫金(jin)屬化學成(cheng)分和組織


  焊縫金屬化學(xue)成分主要取決于焊接(jie)材料的選用(yong)(yong)。如果單純考慮避免(mian)出現刀(dao)狀腐(fu)蝕，就不(bu)能(neng)選用(yong)(yong)含有穩定(ding)化元(yuan)素的焊材，并(bing)且希望焊縫金屬的組(zu)織為單一奧氏體晶(jing)(jing)粒，以(yi)減少刀(dao)狀腐(fu)蝕。這樣選擇的結(jie)果，焊接(jie)接(jie)頭不(bu)可避免(mian)地會出現晶(jing)(jing)間腐(fu)蝕。其利弊(bi)要根據焊接(jie)產品的主要預(yu)計失效模式來權衡(heng)。細小的結(jie)晶(jing)(jing)組(zu)織較有利于抗刀(dao)狀腐(fu)蝕。


3. 焊(han)接條件

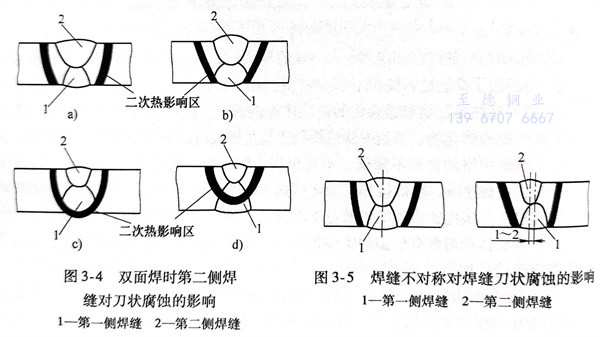

  在(zai)(zai)18-8型不銹鋼焊(han)(han)(han)接時(shi)，希望(wang)熱(re)輸入(ru)越小(xiao)越好，即在(zai)(zai)保證焊(han)(han)(han)縫質量(liang)的前提下(xia)，采(cai)用小(xiao)的焊(han)(han)(han)接電流進行快速(su)焊(han)(han)(han)，盡(jin)量(liang)減少過(guo)(guo)熱(re)區(qu)(qu)在(zai)(zai)高溫下(xia)的持續時(shi)間(jian)；焊(han)(han)(han)縫盡(jin)量(liang)采(cai)用單面單道焊(han)(han)(han)。在(zai)(zai)雙面焊(han)(han)(han)時(shi)，可能在(zai)(zai)焊(han)(han)(han)接接頭的第一側(ce)過(guo)(guo)熱(re)區(qu)(qu)緊靠熔(rong)合線處有嚴重的刀(dao)(dao)狀腐(fu)蝕，這是由(you)于兩次焊(han)(han)(han)接受(shou)熱(re)影(ying)響區(qu)(qu)可能交疊(die)。圖3-4a和圖3-4d所示(shi)這種交疊(die)不會出(chu)現刀(dao)(dao)狀腐(fu)蝕；而圖3-4b和圖3-4c所示(shi)則不可避免地產生(sheng)刀(dao)(dao)狀腐(fu)蝕，這是由(you)于第二側(ce)焊(han)(han)(han)縫熱(re)影(ying)響區(qu)(qu)域的危險溫度（敏(min)化溫度）段正好處在(zai)(zai)第一側(ce)焊(han)(han)(han)縫的熔(rong)合線和過(guo)(guo)熱(re)區(qu)(qu)，且(qie)停留時(shi)間(jian)較長而引(yin)起的。




  雙(shuang)面(mian)(mian)焊(han)(han)時，正面(mian)(mian)焊(han)(han)縫(feng)與反面(mian)(mian)焊(han)(han)縫(feng)的中心線(xian)若重(zhong)疊在一(yi)(yi)起，有可(ke)能減少刀狀(zhuang)腐蝕的形成。否(fou)則(ze)，正面(mian)(mian)和反面(mian)(mian)的兩條(tiao)焊(han)(han)縫(feng)的中心線(xian)若錯位尺(chi)寸(cun)在1～2mm時（見(jian)圖(tu)3-5），會引(yin)起正面(mian)(mian)焊(han)(han)縫(feng)一(yi)(yi)邊熔合線(xian)處的刀狀(zhuang)腐蝕嚴重(zhong)。因此要對在焊(han)(han)縫(feng)背面(mian)(mian)焊(han)(han)縫(feng)施焊(han)(han)前的清根(gen)工作提出(chu)了嚴格要求。應當指出(chu)：在焊(han)(han)接(jie)第二(er)側焊(han)(han)縫(feng)時，選擇適當的焊(han)(han)接(jie)參(can)數(shu)使危(wei)險(xian)溫度不在第一(yi)(yi)側焊(han)(han)縫(feng)的熔合線(xian)上，這點(dian)固然較為重(zhong)要，但(dan)它(ta)并不是克(ke)服(fu)刀狀(zhuang)腐蝕的唯(wei)一(yi)(yi)的或最根(gen)本途徑。
