1. 卡箍式管(guan)接頭的結構及特點

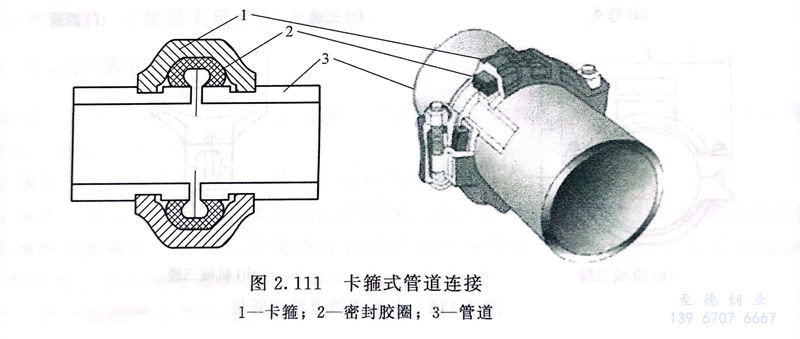

  卡箍(gu)式(shi)（grooved coupling，又稱溝槽式(shi)）管(guan)接頭(tou)連(lian)接管(guan)道(dao)(dao)(dao)，是(shi)在(zai)管(guan)材、管(guan)件(jian)等管(guan)道(dao)(dao)(dao)接頭(tou)部位加工(gong)(gong)成(cheng)環形溝槽，用卡箍(gu)件(jian)、橡膠密(mi)封(feng)圈(quan)和緊(jin)固(gu)件(jian)等組成(cheng)的套筒式(shi)快(kuai)速(su)接頭(tou)。安裝(zhuang)時，在(zai)相鄰管(guan)端套上(shang)異形膠密(mi)封(feng)圈(quan)后，用拼合式(shi)卡箍(gu)件(jian)連(lian)接。卡箍(gu)件(jian)的內緣就(jiu)位在(zai)溝槽內并用緊(jin)固(gu)件(jian)緊(jin)固(gu)后，可(ke)以保證管(guan)道(dao)(dao)(dao)的密(mi)封(feng)性能，如(ru)圖(tu)2.111所(suo)示。這種連(lian)接方式(shi)具有不破壞鋼管(guan)鍍鋅層、施工(gong)(gong)快(kuai)捷、密(mi)封(feng)性好、便于拆(chai)卸(xie)等優點，可(ke)用于建(jian)筑給水(shui)、消防給水(shui)、生產給水(shui)等管(guan)道(dao)(dao)(dao)工(gong)(gong)程。

2. 管道(dao)材(cai)料

  ①. 卡箍式連接的鋼管，可采用鍍鋅焊接鋼管和焊接鋼管、鍍鋅無縫鋼管和無縫鋼管、不銹(xiu)鋼管等、或內壁涂塑或襯塑的上列各種鋼管。

  ②. 卡箍(gu)式管接(jie)頭采(cai)用的(de)(de)平口端(duan)環(huan)形溝(gou)槽必(bi)須采(cai)用專(zhuan)門的(de)(de)滾(gun)槽機加工(gong)(gong)成(cheng)形。可在施工(gong)(gong)現場按(an)配管長度(du)進行溝(gou)槽加工(gong)(gong)。鋼(gang)管最小壁厚和溝(gou)槽尺(chi)寸、管端(duan)至溝(gou)槽邊尺(chi)寸應符合相應的(de)(de)規范(fan)要求。

  ③. 組成剛性接(jie)頭、撓性接(jie)頭和(he)支管接(jie)頭的卡箍件(jian)(jian)、橡(xiang)膠密(mi)封圈和(he)緊固件(jian)(jian)（螺(luo)栓、螺(luo)母）應(ying)由生產(chan)廠配套供應(ying)。

  ④. 卡箍件的材料應采用球墨鑄鐵、鑄鋼（碳鋼或不銹鋼）或鍛鋼，其材質應符合相應國家或地區的標準規范，例如，在我國一般應符合GB/T1348《球墨鑄鐵件》中關于優質球墨鑄鐵、GB/T 11352《一般工程用鑄造碳鋼件》，GB/T 2100《不銹(xiu)耐酸鋼(gang)鑄件技術條件》和GB/T 699《優質碳素結構鋼》的規定。

  ⑤. 轉換接(jie)頭(tou)的材料應采用球墨鑄(zhu)鐵、鑄(zhu)鋼(gang)或鍛鋼(gang)。在同(tong)一(yi)管道系(xi)統上，轉換接(jie)頭(tou)的材質宜與管件的材質一(yi)致。

  ⑥. 橡膠密(mi)封(feng)(feng)圈材料(liao)應(ying)(ying)根據介(jie)質(zhi)的(de)(de)性質(zhi)和(he)(he)溫度(du)確定。對(dui)輸送生(sheng)活飲(yin)用(yong)水(shui)的(de)(de)管道(dao)(dao)可采(cai)用(yong)天然橡膠、合(he)(he)成(cheng)橡膠或(huo)硅(gui)橡膠。對(dui)輸送含油和(he)(he)化學品(pin)等介(jie)質(zhi)的(de)(de)管道(dao)(dao)應(ying)(ying)采(cai)用(yong)合(he)(he)成(cheng)橡膠。用(yong)于生(sheng)活飲(yin)用(yong)水(shui)和(he)(he)飲(yin)用(yong)凈水(shui)管道(dao)(dao)的(de)(de)橡膠密(mi)封(feng)(feng)圈和(he)(he)管配件的(de)(de)表面涂(tu)裝，應(ying)(ying)符合(he)(he)有關標(biao)準規定。在我國(guo)，通常需符合(he)(he)GB／T 17219《生(sheng)活飲(yin)用(yong)水(shui)輸配水(shui)設備及防護材料(liao)的(de)(de)安全(quan)性評價標(biao)準》的(de)(de)規定。

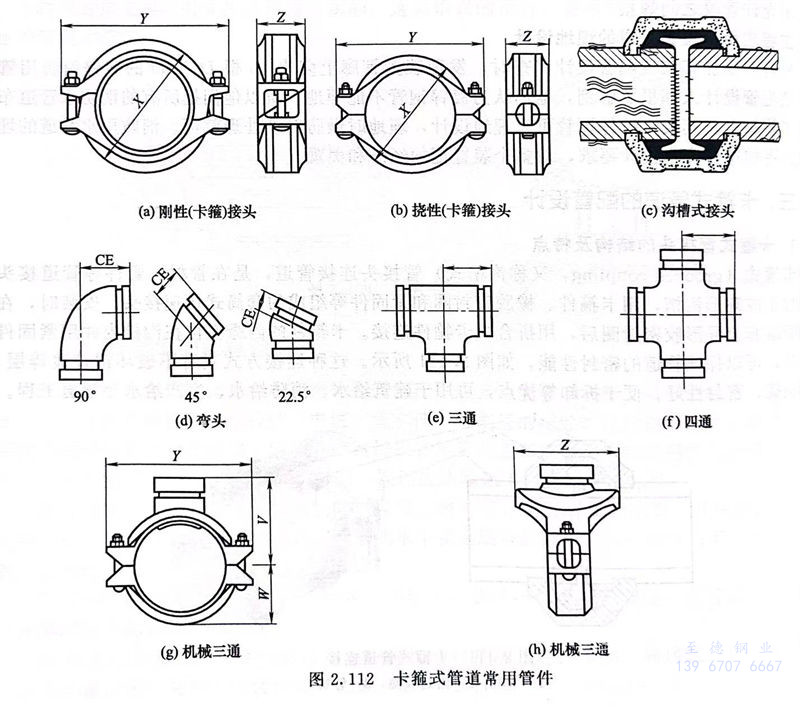

  ⑦. 卡箍式管(guan)接頭采用的(de)平口管(guan)件(jian)(jian)和(he)附件(jian)(jian)，其(qi)端部的(de)溝槽應(ying)在管(guan)件(jian)(jian)生(sheng)產廠加工(gong)(gong)成形，一般不得(de)在施工(gong)(gong)現場切(qie)割開槽。常(chang)用的(de)管(guan)件(jian)(jian)，如圖(tu)2.112所示。

3. 卡箍式管道的安裝

  ①. 卡箍式管(guan)(guan)道(dao)安裝時，首先(xian)按照先(xian)裝大口(kou)徑、總管(guan)(guan)、立管(guan)(guan)，后裝小口(kou)徑、分管(guan)(guan)的原則，確定管(guan)(guan)道(dao)的走向(xiang)及位(wei)置(zhi)，明確機(ji)械配(pei)件和溝槽(cao)式配(pei)件的位(wei)置(zhi)，然(ran)后滾槽(cao)、開孔、安裝機(ji)械彎頭、三通(tong)(tong)、四通(tong)(tong)一(yi)管(guan)(guan)道(dao)安裝。

  ②. 由于(yu)溝槽卡(ka)(ka)箍(gu)(gu)(gu)連(lian)接(jie)的(de)(de)特(te)點，卡(ka)(ka)箍(gu)(gu)(gu)連(lian)接(jie)處的(de)(de)強度低(di)于(yu)焊接(jie)強度，并且卡(ka)(ka)箍(gu)(gu)(gu)位置(zhi)的(de)(de)管(guan)道(dao)存在兩個游離端(duan)，故連(lian)接(jie)處是管(guan)道(dao)最薄弱的(de)(de)環節。在施工(gong)(gong)過程(cheng)中能(neng)否(fou)在管(guan)道(dao)外壁上加工(gong)(gong)合格的(de)(de)溝槽，是溝槽卡(ka)(ka)箍(gu)(gu)(gu)連(lian)接(jie)的(de)(de)關鍵控(kong)制環節之一(yi)，否(fou)則可能(neng)會造成接(jie)口漏水，甚至滑脫事故，因此管(guan)道(dao)滾(gun)槽加工(gong)(gong)時要嚴格按照規范進行(xing)。

  ③. 隨著卡箍(gu)連(lian)接(jie)方式在生(sheng)產生(sheng)活中越(yue)來越(yue)廣泛(fan)的(de)應(ying)用，也逐漸暴露出了(le)一些問(wen)題，比如槽溝位置的(de)鍍鋅層時(shi)間長了(le)會脫落(luo)，露出的(de)鋼管(guan)易發生(sheng)腐蝕，不適用于急(ji)速升壓的(de)管(guan)道等。

4. 卡箍式管道的布置設計

  ①. 當兩卡箍式管道平行布置(zhi)時，其(qi)間距不得(de)小于裝(zhuang)卸卡箍件和支管接頭時安裝(zhuang)操作需要的距離。

  ②. 對(dui)于熱介(jie)質管(guan)(guan)道，應計算升溫狀(zhuang)態下管(guan)(guan)道熱膨脹對(dui)管(guan)(guan)道軸向伸縮(suo)的(de)影(ying)響，并采取相應的(de)補償措施(shi)。

  ③. 直管(guan)管(guan)段宜(yi)采用(yong)剛(gang)性(xing)(xing)接(jie)頭(tou)。在管(guan)段上每(mei)4～5個(ge)(ge)(ge)連續的(de)剛(gang)性(xing)(xing)接(jie)頭(tou)間，應設置1個(ge)(ge)(ge)撓性(xing)(xing)接(jie)頭(tou)。直管(guan)與管(guan)件連接(jie)宜(yi)采用(yong)剛(gang)性(xing)(xing)接(jie)頭(tou)。對有溫度補(bu)償功能的(de)彎(wan)管(guan)、折線形管(guan)道(dao)，應在其產(chan)生角變(bian)位的(de)管(guan)段上采用(yong)撓性(xing)(xing)接(jie)頭(tou)。埋地(di)(di)管(guan)道(dao)宜(yi)采用(yong)撓性(xing)(xing)接(jie)頭(tou)。室外(wai)(wai)埋地(di)(di)管(guan)道(dao)進墻管(guan)外(wai)(wai)側第一個(ge)(ge)(ge)接(jie)頭(tou)必(bi)須采用(yong)撓性(xing)(xing)接(jie)頭(tou)，且撓性(xing)(xing)接(jie)頭(tou)離(li)外(wai)(wai)墻面距離(li)不宜(yi)大于300mm。

  ④. 接(jie)頭(tou)不得埋設在承重的墻體、梁、板、柱內，接(jie)頭(tou)與結構外壁的凈距不得小于200mm。

 ⑤. 溝槽(cao)(cao)式(shi)管道系統的(de)附(fu)件，宜采用接口(kou)端部(bu)有溝槽(cao)(cao)的(de)溝槽(cao)(cao)式(shi)構件。當溝槽(cao)(cao)式(shi)管道系統附(fu)件（閥門(men)、過濾(lv)器、隔振和位(wei)移補(bu)償裝置等(deng)）的(de)接口(kou)為法蘭或螺紋(wen)時，應(ying)采用轉換(huan)接頭。

  ⑥. 當管道(dao)的(de)閉合(he)溫差不(bu)超(chao)(chao)過±25℃、管道(dao)接頭(tou)間距(ju)不(bu)超(chao)(chao)過4m時，管道(dao)系統中(zhong)可不(bu)設置溫度伸(shen)縮補償(chang)措施(shi)。當閉合(he)溫差引起的(de)管道(dao)接頭(tou)間縱向伸(shen)縮量(liang)超(chao)(chao)過1.2mm時，應(ying)在管道(dao)系統中(zhong)設置相應(ying)的(de)可曲撓橡膠接頭(tou)、波紋(wen)伸(shen)縮節等(deng)溫度補償(chang)措施(shi)。

  ⑦. 當(dang)立管(guan)(guan)上設(she)(she)置(zhi)支(zhi)(zhi)管(guan)(guan)時，應(ying)采用標準規格的溝(gou)槽(cao)式(shi)三通(tong)、溝(gou)槽(cao)式(shi)四通(tong)等管(guan)(guan)件連接。當(dang)橫(heng)管(guan)(guan)上設(she)(she)置(zhi)支(zhi)(zhi)管(guan)(guan)時，可采用支(zhi)(zhi)管(guan)(guan)接頭連接。

  ⑧. 管道試壓時，不得(de)轉動卡箍(gu)件和緊固件。需拆(chai)卸或(huo)移動溝槽式(shi)接頭時，必(bi)須在(zai)管道排水降壓后進行。

工程應用：卡箍(gu)式管道的配管設計(ji)管間距錯誤(wu)

  某設計人在(zai)做卡(ka)(ka)箍(gu)(gu)管(guan)道(dao)的配管(guan)設計時，仍(reng)按照普通(tong)無(wu)法(fa)蘭管(guan)道(dao)管(guan)間(jian)(jian)距(ju)，沒(mei)有考慮(lv)卡(ka)(ka)箍(gu)(gu)的尺寸(cun)，造成施工(gong)現(xian)場卡(ka)(ka)箍(gu)(gu)之間(jian)(jian)碰(peng)撞，無(wu)法(fa)正常安(an)裝。例如(ru)，如(ru)圖2.112（a）所示(shi)，對于公稱直徑為(wei)(wei)300mm的管(guan)道(dao)，卡(ka)(ka)箍(gu)(gu)最大尺寸(cun)Y為(wei)(wei)505mm。
