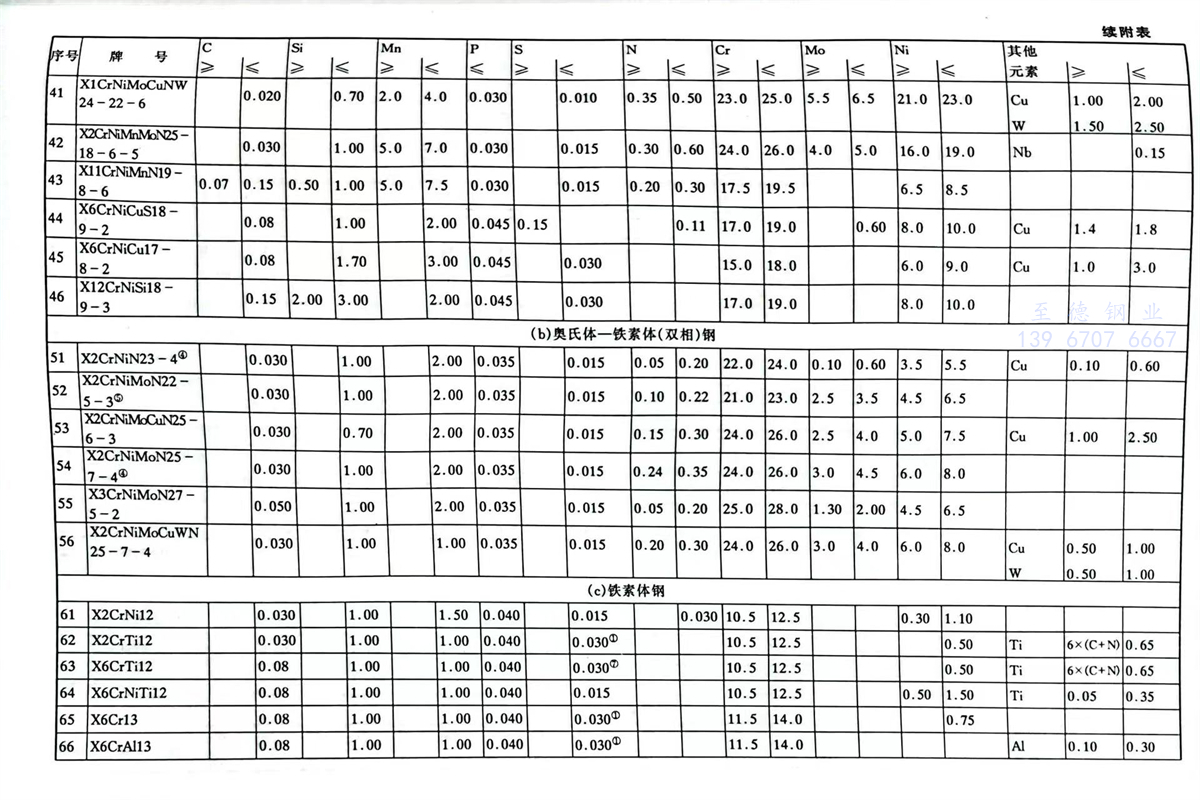

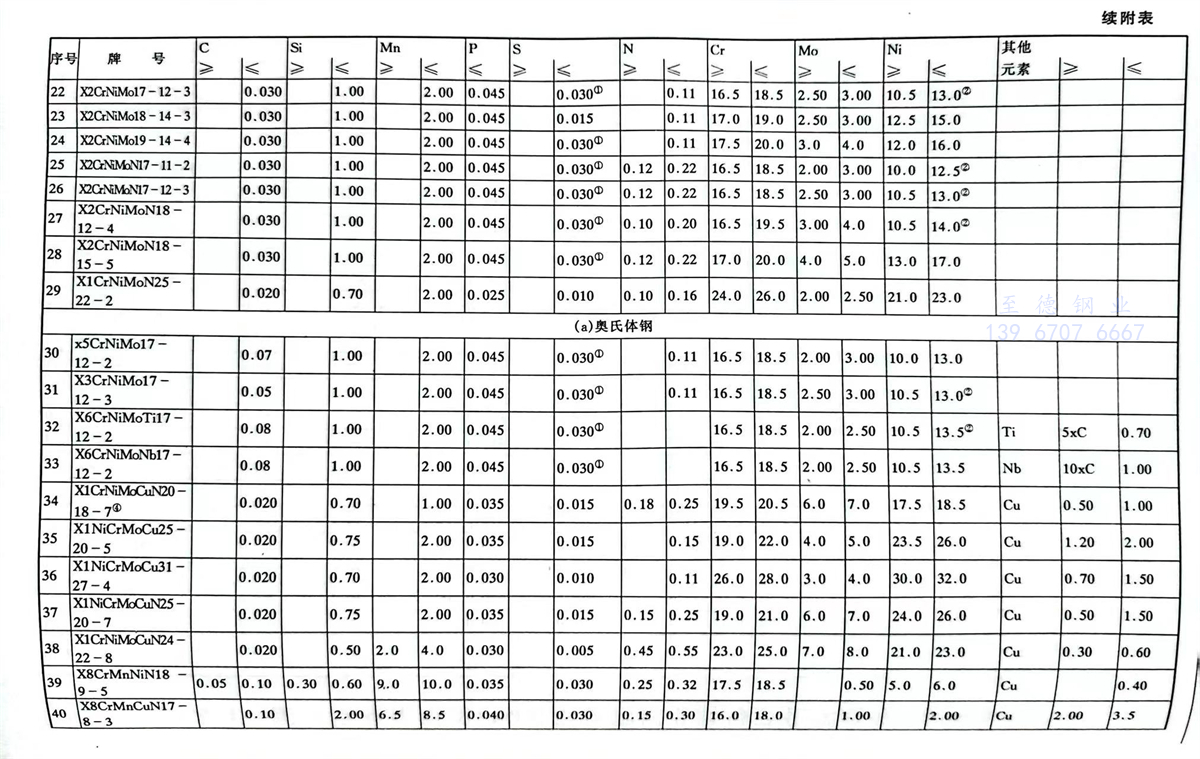

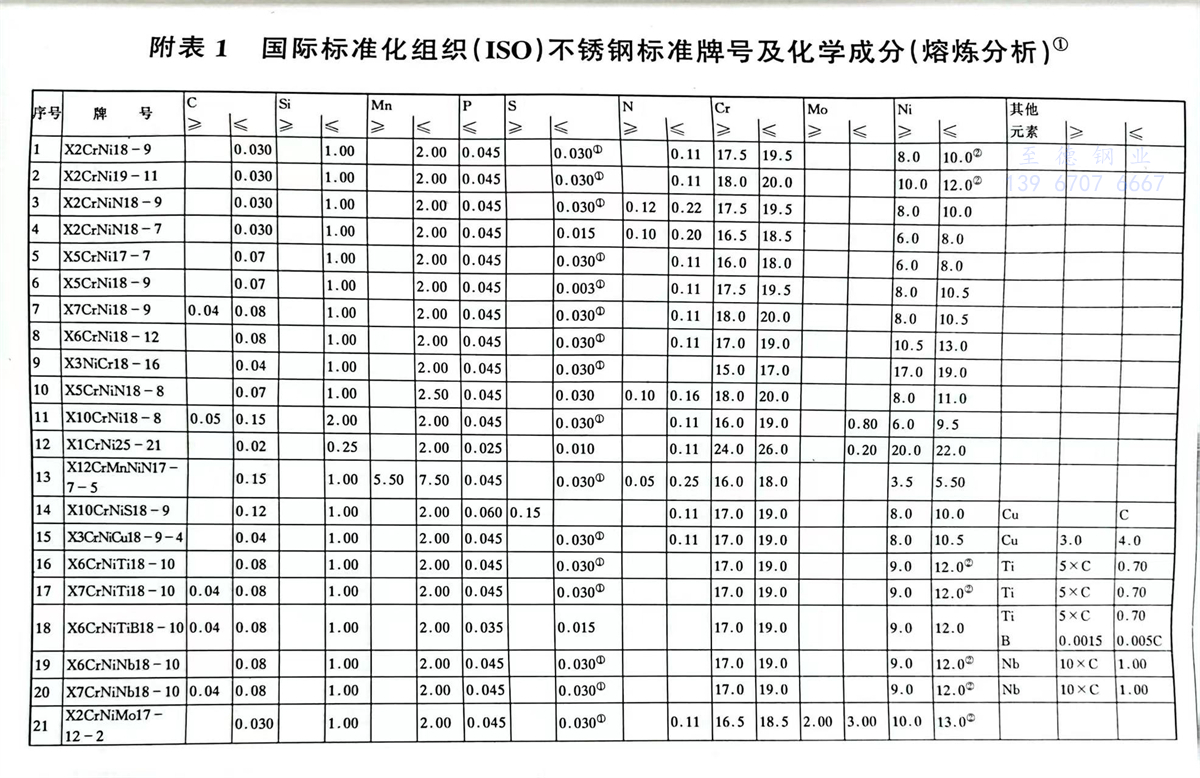

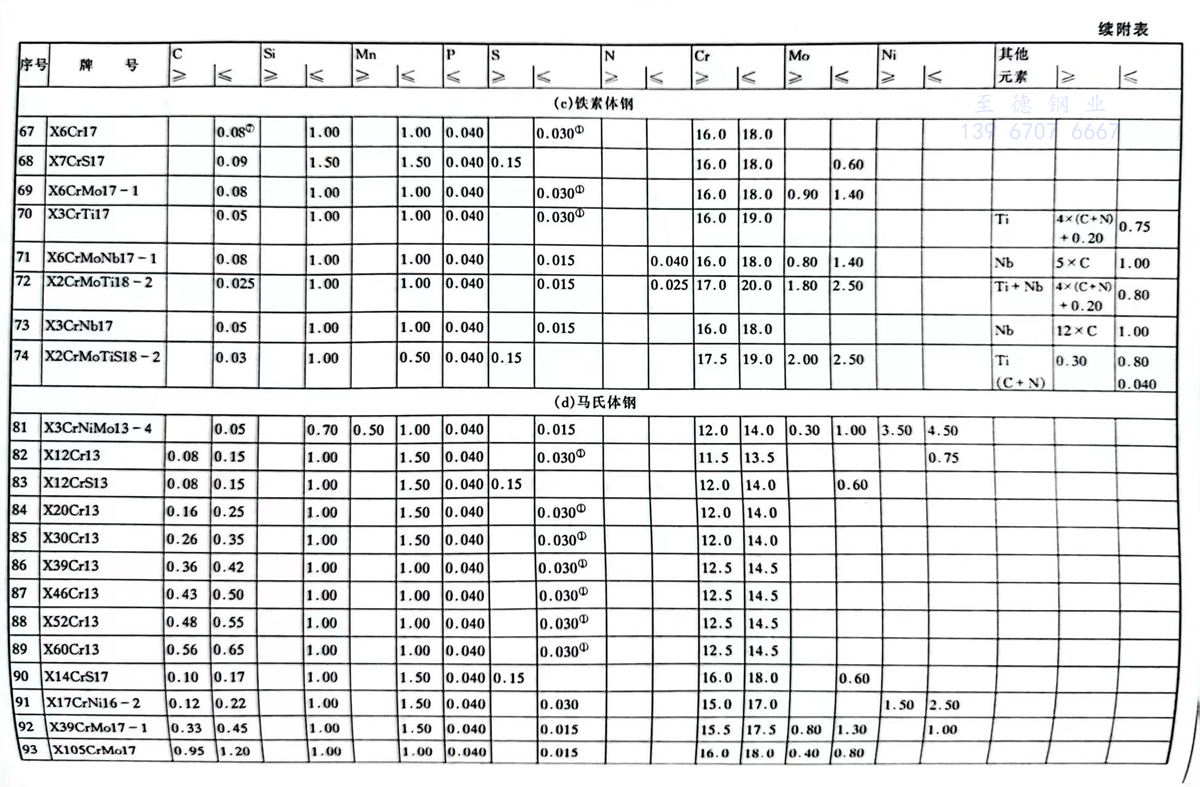

國際標準化組織（ISO）不銹(xiu)鋼標準(zhun)牌號及化學成分（熔煉分析）

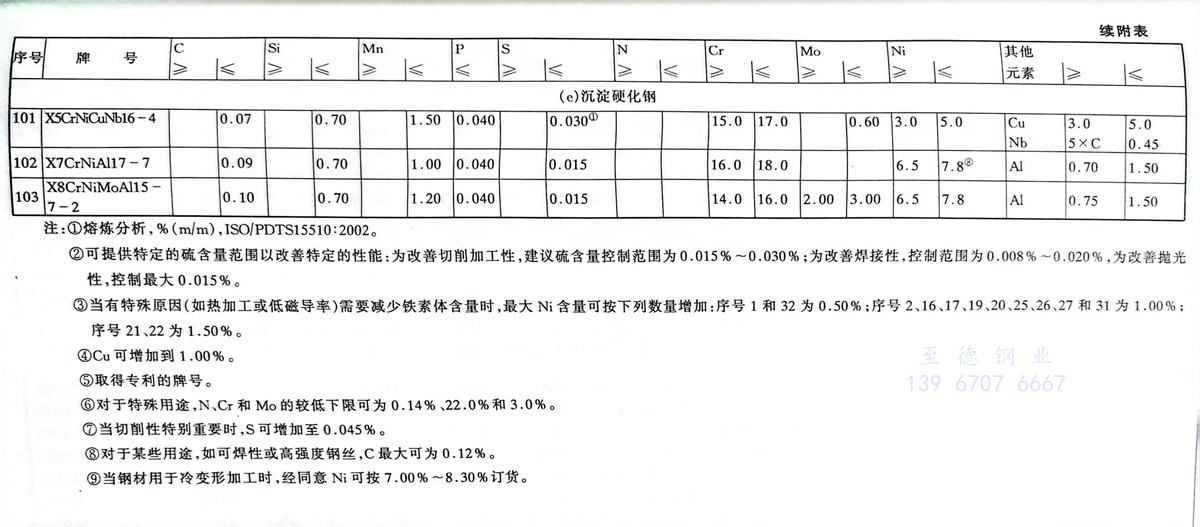

注：①. 熔煉分析，％（m/m），ISO/PDTS15510：2002。

      ②. 可提供特(te)(te)定的硫含量范圍以改(gai)善特(te)(te)定的性(xing)能：為(wei)改(gai)善切削加工性(xing)，建(jian)議(yi)硫含量控(kong)(kong)制(zhi)(zhi)范圍為(wei)0.015％～0.030％；為(wei)改(gai)善焊接性(xing)，控(kong)(kong)制(zhi)(zhi)范圍為(wei)0.008％～0.020％，為(wei)改(gai)善拋(pao)光性(xing)，控(kong)(kong)制(zhi)(zhi)最(zui)大0.015％。

      ③. 當有(you)特殊原因(yin)（如熱加(jia)(jia)工或(huo)低磁(ci)導(dao)率(lv)）需要減少鐵素體含量(liang)時，最大(da)Ni含量(liang)可按下列數量(liang)增(zeng)加(jia)(jia)：序(xu)號(hao)1和(he)32為0.50％；序(xu)號(hao)2、16、17、19、20、25、26、27和(he)31為1.00％；序(xu)號(hao)21、22為1.50％。

      ④. Cu可(ke)增加到1.00％。

      ⑤. 取得專利的牌(pai)號。

      ⑥. 對于(yu)特殊用途，N、Cr和(he)Mo的較(jiao)低(di)下限(xian)可為0.14％、22.0％和(he)3.0％。

      ⑦. 當切(qie)削性特(te)別重要時，S可增加至0.045％。

      ⑧. 對于某些用(yong)途，如可(ke)焊性或高(gao)強度(du)鋼絲，C最大(da)可(ke)為0.12％。

      ⑨. 當鋼材用于冷變(bian)形加工時，經同(tong)意Ni可按(an)7.00％～8.30％訂貨。
