目前應用的不銹鋼(gang)，按基體組織大致可分為以下幾類。

1. 奧氏體不銹鋼

    特點是具有單相奧氏體組織，有時因成分偏析或處理不當，會有少量的δ鐵素體。如鉻鎳奧氏體不銹鋼（07Cr19Ni11Ti、022Cr19Ni10）、鉻錳氮奧氏體不銹鋼（12Cr17Mn6Ni5N）等。

2. 鐵素(su)體不銹鋼

    這類鋼在加熱和冷卻(que)時都不發生α?γ相變，始(shi)終保持鐵素體組(zu)織，如(ru)06Cr11Ti、008Cr27Mo等。

3. 馬(ma)氏體不銹(xiu)鋼

    包括碳含量在0.05％～0.45％的各種Cr13型不銹鋼。除C含量＜0.10％者外，高溫時都是單相奧氏體，淬火后得到馬氏體組織。C含量＜0.10％的06Cr13鋼以及14Cr17Ni2鋼，在高溫時為γ＋δ，淬火后為馬氏體＋δ鐵素體的復相組織，習慣上也將它們歸屬于馬氏體不銹鋼類。此外，高碳的不銹軸承鋼95Cr18也屬此類。

4. 奧氏體(ti)+鐵素體(ti)雙相(xiang)不(bu)銹鋼

    在此類鋼中，如果稱為奧氏體+鐵素體雙相鋼，則是奧氏體相對量多；如果稱為鐵素體十奧氏體雙相鋼，則是δ鐵素體的相對量多，如 12Cr21Ni5Ti、022Cr19Ni5Mo3Si2等雙相鋼，其中δ鐵素體的量達50％～70％。

5. 沉淀硬化型不銹鋼

  具有(you)馬氏體十鐵素體的基(ji)體再加金(jin)屬化(hua)(hua)合(he)物強(qiang)化(hua)(hua)相的組(zu)織(zhi)；或者(zhe)是馬氏體基(ji)體加金(jin)屬化(hua)(hua)合(he)物強(qiang)化(hua)(hua)相的組(zu)織(zhi)，如07Cr17Ni7Al、09Cr17Ni5Mo3N等鋼。

  為了簡便(bian)起見，將鐵素(su)體形(xing)成(cheng)元素(su)折合(he)成(cheng)鉻的作(zuo)用(yong)，將奧氏體形(xing)成(cheng)元素(su)折合(he)成(cheng)鎳的作(zuo)用(yong)，而(er)制成(cheng)鉻當量(liang)［Cr］和鎳當量(liang)［Ni］圖，來表明(ming)鋼的實際成(cheng)分和得到的組織狀態。

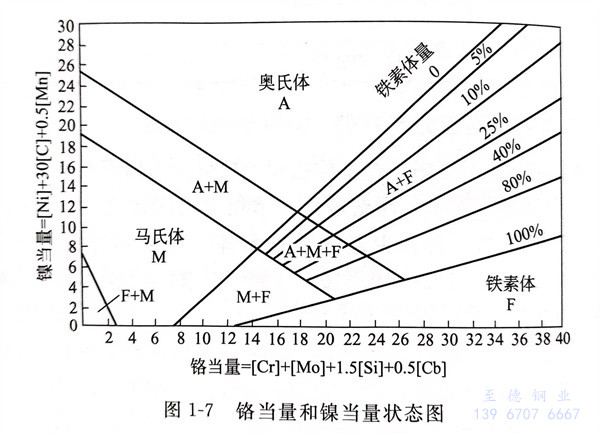

  圖(tu)1-7為(wei)鉻當量和鎳(nie)當量狀態圖(tu)，該(gai)圖(tu)適(shi)用于(yu)Cr-Ni鋼(gang)(gang)系統，可以根據(ju)鋼(gang)(gang)的化學(xue)成分換算成鉻當量和鎳(nie)當量，來估計鋼(gang)(gang)的組(zu)織(zhi)狀態。
