香蕉app免费视频在线观看

022Cr19Ni10 (304L)

   （022Cr19Ni10）304L不銹鋼是在(06Cr19Ni10) 304不銹鋼基礎上，通過降低碳和稍許提高含鎳量的超低碳型奧氏體不銹鋼。此鋼是為了解決因Cr23C6析出致304不銹鋼在一些條件下存在嚴重的晶間腐蝕傾向而發展的。在開發初期，因冶金生產降碳較難，曾一度妨礙了它的廣泛應用，在20世紀70年代新的二次精煉方法AOD和VOD工藝成功用于生產后，此鋼才真正得到廣泛應用。與304不銹鋼相比，此鋼強度稍低，但其敏化態耐晶間腐蝕能力明顯優于304不銹鋼。除強度外，此鋼其他性能等同于321不銹鋼。它主要用于需焊接且焊后又不能進行固溶處理的場合。

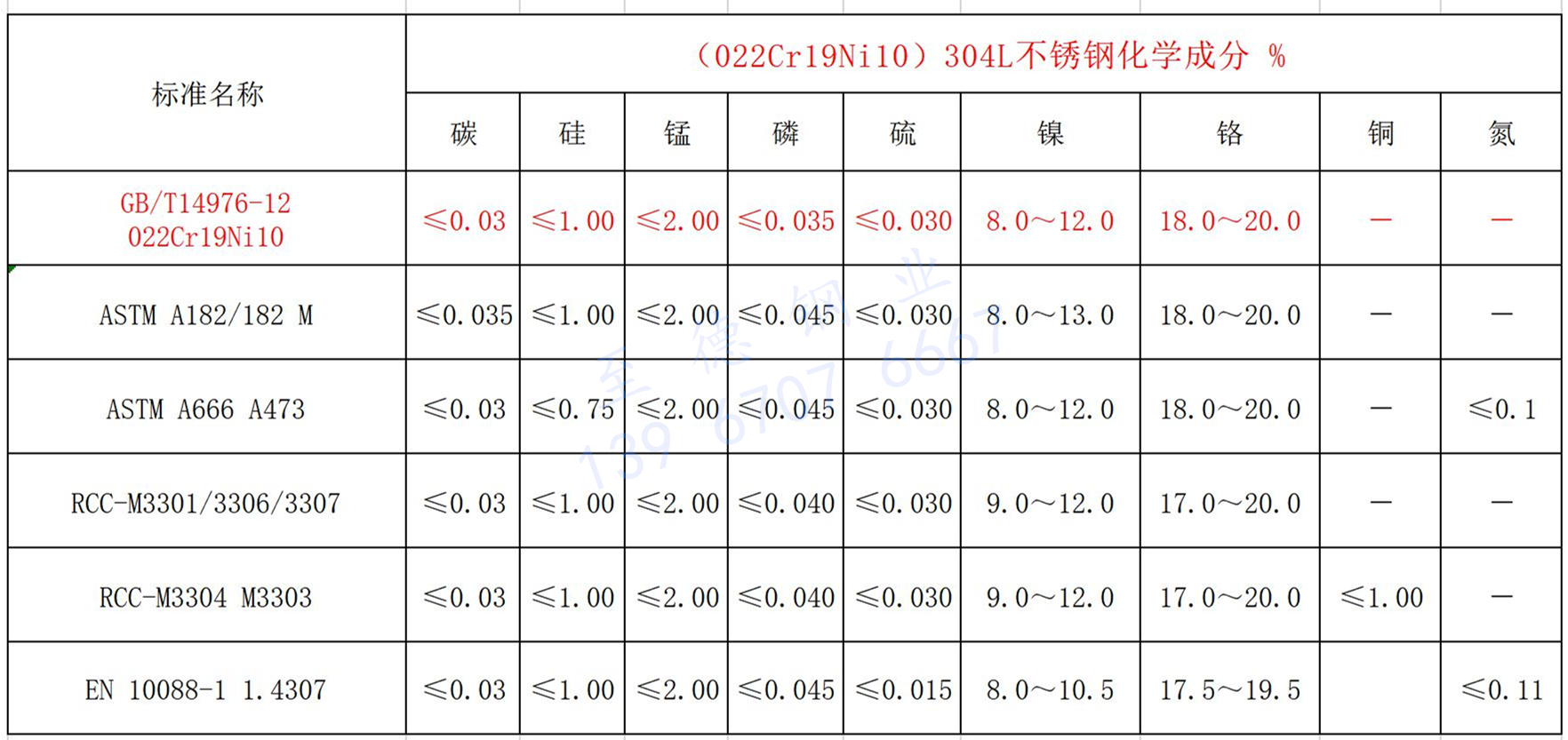

一、化學成分

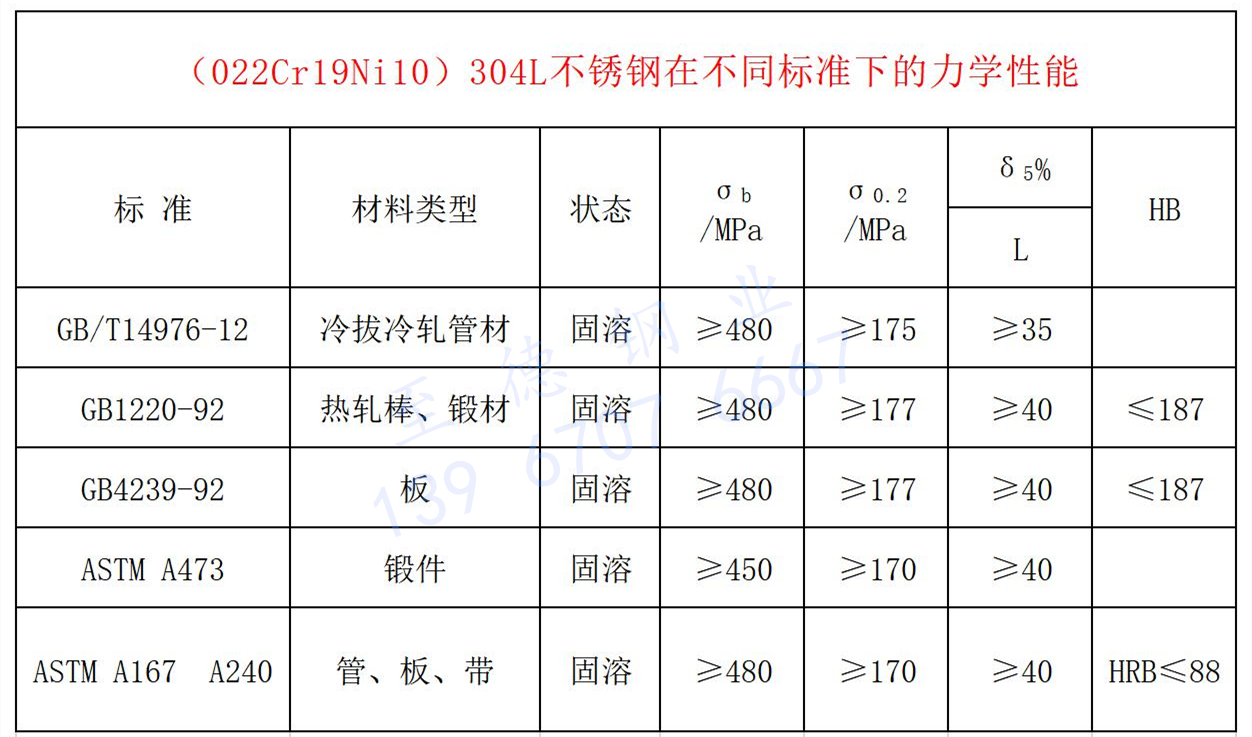

二、力學性能

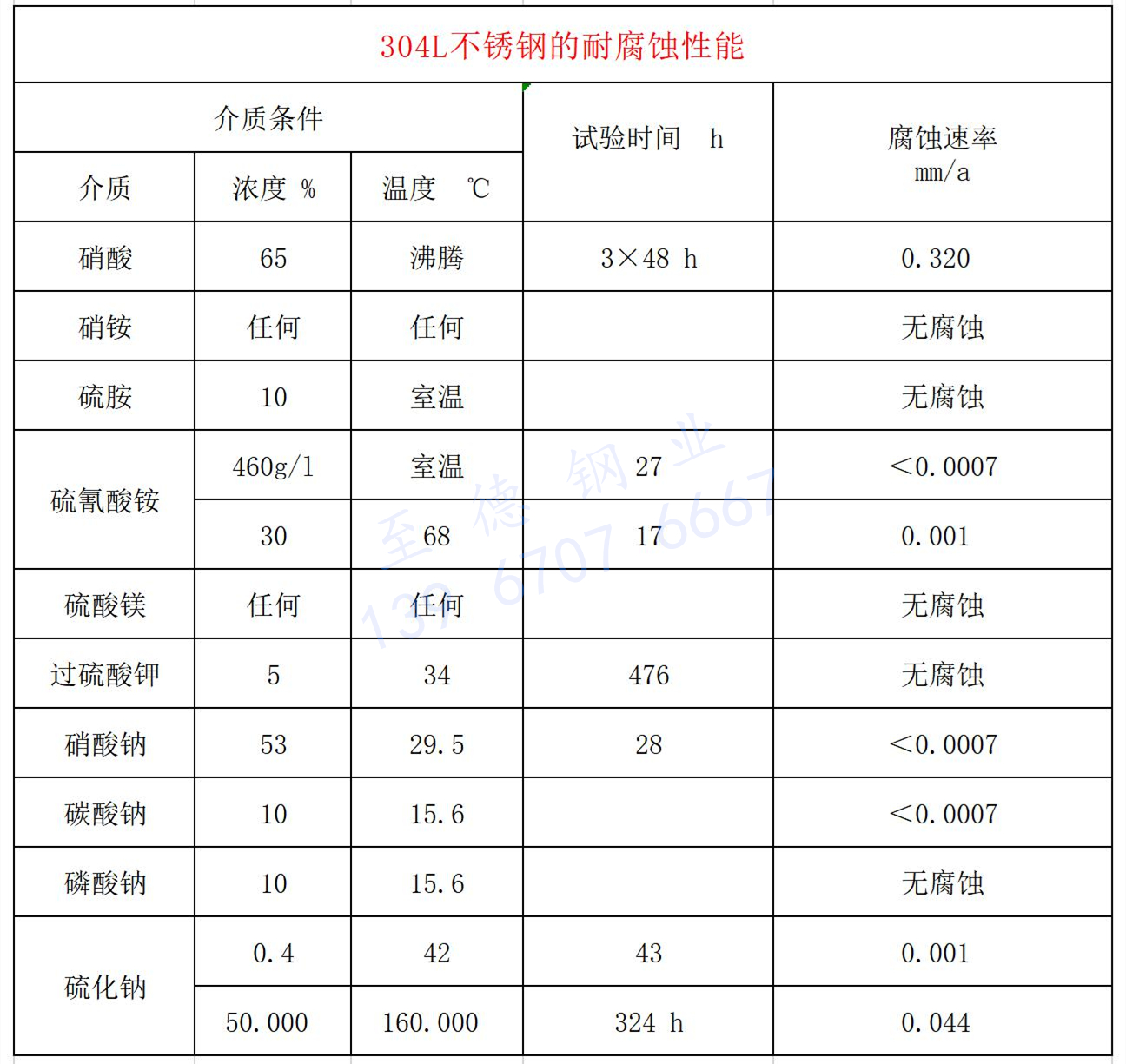

三、耐蝕性能

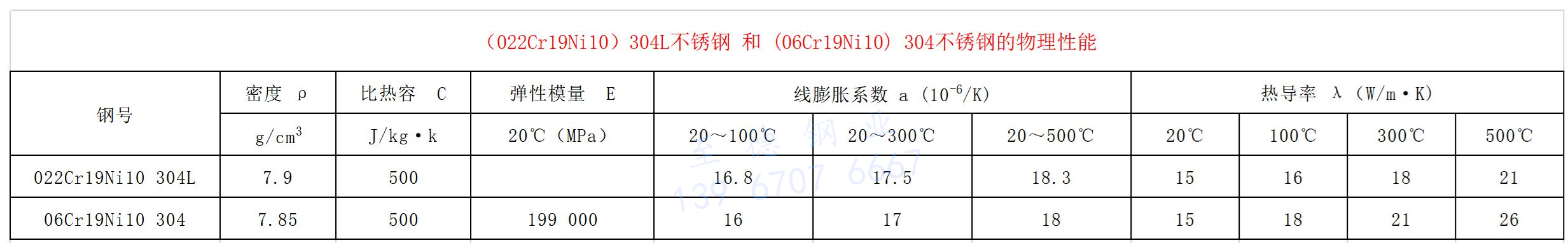

四、物理性能

五、工藝性能

  304L不銹鋼均(jun)具有良好的冷(leng)(leng)、熱加(jia)工(gong)(gong)工(gong)(gong)藝性能，可采(cai)用通用的各種(zhong)熱、冷(leng)(leng)加(jia)工(gong)(gong)工(gong)(gong)藝生產鍛材(cai)(cai)、棒材(cai)(cai)、線材(cai)(cai)、板材(cai)(cai)、帶材(cai)(cai)絲材(cai)(cai)等冶(ye)金產品，熱加(jia)工(gong)(gong)溫(wen)度范圍(wei)900-1180℃。冷(leng)(leng)加(jia)工(gong)(gong)較易，無特殊困(kun)難，由于(yu)兩種(zhong)鋼易于(yu)冷(leng)(leng)加(jia)硬化，當冷(leng)(leng)變形量過大時，須進行中間退火處(chu)理，以利于(yu)進一步加(jia)工(gong)(gong)。

 a. 熱處理工藝

  （022Cr19Ni10）304L不銹鋼(gang)固溶處理溫度(du)為1050～1100℃。冷(leng)卻方式為水冷(leng)和空冷(leng)。冷(leng)加工中間(jian)退火溫度(du)多(duo)在850～970℃，保溫一定時間(jian)后進(jin)行水冷(leng)。經固溶處理后鋼(gang)的組(zu)織(zhi)為奧氏體(ti)組(zu)織(zhi)，有時也存在少量的鐵素體(ti)。

 b. 焊(han)接

  （022Cr19Ni10）304L不(bu)銹鋼可采用(yong)(yong)通用(yong)(yong)的方法進行焊(han)接。手工(gong)電弧焊(han)時(shi)，。304L不(bu)銹鋼的焊(han)條為奧002焊(han)條。

 c. 冷成(cheng)型性能

  （022Cr19Ni10）304L不(bu)銹鋼薄板在應(ying)用過(guo)程(cheng)中，常常用于(yu)冷(leng)成(cheng)型(xing)操作。其(qi)冷(leng)成(cheng)型(xing)性能是衡量(liang)能否順(shun)利(li)成(cheng)型(xing)和(he)成(cheng)品率(lv)高(gao)低的(de)(de)重要技術指標。影(ying)響304L不(bu)銹鋼的(de)(de)冷(leng)成(cheng)型(xing)因(yin)素較多，也很復雜，就(jiu)其(qi)金屬學因(yin)素主要是鋼的(de)(de)成(cheng)分，即鉻(ge)當量(liang)和(he)鎳當量(liang)比(bi)，其(qi)常規的(de)(de)拉伸性能中的(de)(de)延伸率(lv)就(jiu)是一(yi)重要的(de)(de)表(biao)征指標。為了(le)獲得良好的(de)(de)冷(leng)成(cheng)型(xing)性能，應(ying)控(kong)制鋼中的(de)(de)鉻(ge)當量(liang)和(he)鎳當量(liang)的(de)(de)比(bi)值處于(yu)一(yi)個(ge)恰當的(de)(de)范圍。

六、材料應(ying)用

  （022Cr19Ni10）304L不(bu)銹鋼主要用(yong)于制造(zao)化(hua)工(gong)、石(shi)化(hua)、石(shi)油、化(hua)肥、動力等(deng)工(gong)業中焊接后不(bu)進行熱處理的(de)設(she)備、煤(mei)倉襯、液體(ti)冷凝、番茄醬的(de)儲缸、管道、容器以及(ji)各種零部件等(deng)。
