香蕉app免费视频在线观看

00Cr17Ni13Mo2N (316LN)

（0Cr17Ni13Mo2N）316N不銹鋼 和 （00Cr17Ni13Mo2N）316LN不銹鋼 是在相應不含氮的牌號基礎上發展起來的鋼種。由于氮的加入，顯著地提高了鋼的強度，同時仍保持較高的塑韌性水平。在耐蝕性方面，除仍保留原始鋼種的耐蝕特點外，氮的加入亦改善了鋼在某些方面的耐蝕性，如耐點蝕、縫隙腐蝕和耐晶間腐蝕方面均得到不同程度的提高，鋼的冶金生產工藝性能沒出現大的變動，易于生產板、管、絲、帶、鍛件、型材等冶金產品。在不含氮鋼種的的強度稍顯不足的應用領域，此兩鋼種是最佳候選材料。

一、化學(xue)成分

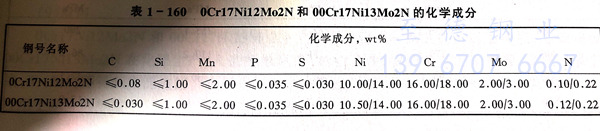

（0Cr17Ni13Mo2N）316N不銹鋼 和 （00Cr17Ni13Mo2N）316LN不銹鋼的化學成分列(lie)于表1-160。

二、室溫(wen)力(li)學性(xing)能

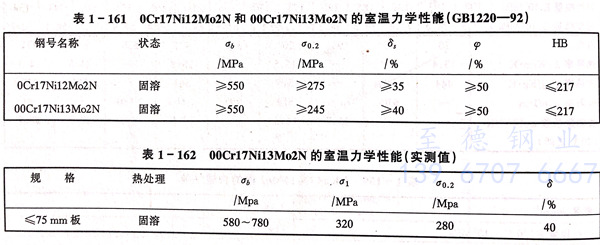

（0Cr17Ni13Mo2N）316N不銹鋼 和 （00Cr17Ni13Mo2N）316LN不銹鋼的(de)室溫力(li)學性能見(jian)表 1-161 一(yi)些實(shi)測(ce)數(shu)據見(jian)表 1-162 。

三、高溫(wen)力學性能

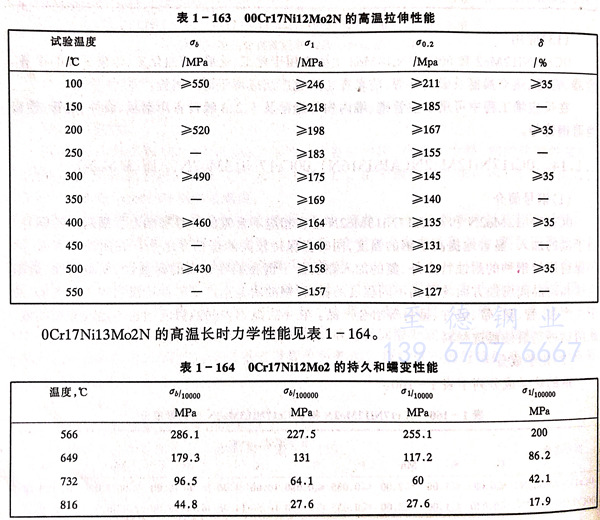

（00Cr17Ni13Mo2N）316LN不銹鋼的高(gao)溫拉伸性(xing)能(neng)見表 1-163 。

（0Cr17Ni13Mo2N）316N不銹鋼的高溫長時力學性(xing)能見表 1-164。

四、斷裂韌性

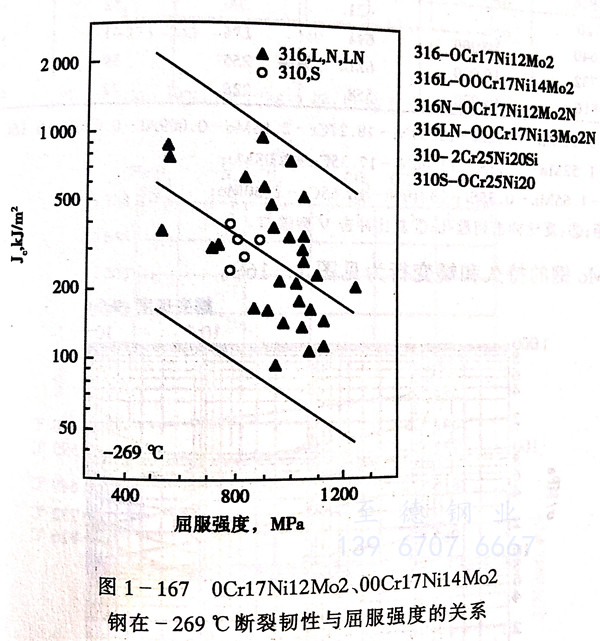

 含(han)氮的（0Cr17Ni13Mo2N）316N不銹鋼 和 （00Cr17Ni13Mo2N）316LN不銹鋼在低溫(wen)的斷裂韌性見圖(tu)1-167。

五、耐蝕(shi)性

  兩個含氮鋼的耐蝕性基本保持了不含氮鋼的耐蝕水平。而在耐點蝕和耐縫隙腐以及耐晶間腐蝕方面則有所改善。作為尿素生產設備用鋼，（00Cr17Ni13Mo2N）316LN不銹鋼在休氏腐蝕實驗中（65%HNO₃,沸騰，48h x 5),其腐蝕率小于3.3μm/48h，耐點蝕，耐縫隙腐蝕，耐應力腐蝕及耐選擇性腐蝕均優于316L不銹鋼。對于高碳的（0Cr17Ni13Mo2N）316N不銹鋼，在經過焊接或450~900℃的溫度范圍受熱，耐晶間腐蝕明顯下降，欲恢復其耐晶間腐蝕性能，需進行固溶處理。若不允許固溶處理，應選擇（00Cr17Ni13Mo2N）316LN不銹鋼。

六、工藝性能

  a. 熱(re)(re)加(jia)工 鋼的(de)熱(re)(re)加(jia)工性能良好，與不含氮鋼相(xiang)似(si)，由于其強度高，需稍大的(de)變形(xing)力。適宜(yi)的(de)熱(re)(re)加(jia)工溫(wen)度范圍為1150~850℃。

  b. 冷(leng)加工 除(chu)變形抗力稍大外，此(ci)類鋼易于冷(leng)成形。

  c. 熱處理 固(gu)溶(rong)處理溫度為1010~1120℃.薄帶生產的(de)保溫時間為5min/mm(厚度），在水或空(kong)氣(qi)中冷(leng)卻。消除應力退火溫度為250~450℃ x (2~4h)空(kong)冷(leng)。

  d. 焊(han)接(jie)(jie)可采用(yong)(yong)各種焊(han)接(jie)(jie)方法進行焊(han)接(jie)(jie)，焊(han)接(jie)(jie)材料(liao)宜選用(yong)(yong)與之相匹配(pei)的含氮的焊(han)接(jie)(jie)材料(liao)，以保證材料(liao)的力學性能，對于00Cr17Ni13Mo2N鋼焊(han)后不(bu)需(xu)固溶處理，在強腐蝕環境下使用(yong)(yong)的焊(han)接(jie)(jie)件，不(bu)推薦選用(yong)(yong)0Cr17Ni12Mo2N。

七(qi)、物理性(xing)能

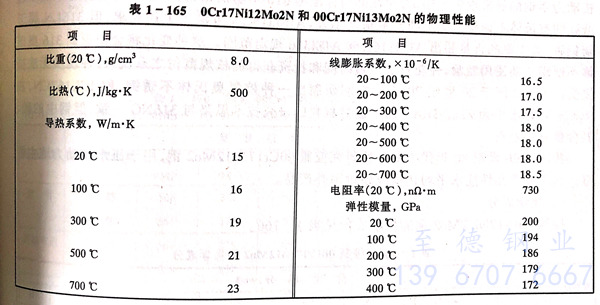

   316N不(bu)銹鋼和316LN不(bu)銹鋼材料(liao)的物理性(xing)能見表1-165。

八、應用

  （0Cr17Ni13Mo2N）316N不銹鋼(gang) 和(he) （00Cr17Ni13Mo2N）316LN不銹鋼(gang)主(zhu)要用(yong)于要求較高(gao)強度的腐蝕環境，超低碳型00Cr17Ni13Mo2N在(zai)化肥生(sheng)產(chan)，人造纖維生(sheng)產(chan)，造紙工(gong)業(ye)，制藥工(gong)業(ye)的反應器(qi)，高(gao)壓設(she)(she)備管線(xian)、泵、閥門(men)等得到廣泛應用(yong)。在(zai)尿素生(sheng)產(chan)中，需通過休氏(shi)試驗(yan)的設(she)(she)備和(he)管線(xian)尤其適用(yong)。亦(yi)可用(yong)于超導和(he)核聚變環境中的無磁高(gao)強度部件(jian)。
