香蕉app免费视频在线观看

00Cr17Ni14Mo2 (316LUG)

（尿素(su)級00Cr17Ni14Mo2）316LUG不銹鋼 是在（00Cr17Ni14Mo2）316L不銹(xiu)鋼(gang)基(ji)礎上(shang)，通過提高(gao)鎳含量和降低鋼(gang)中的(de)(de)磷含量，從而(er)提高(gao)了鋼(gang)在尿素(su)生產(chan)環境中的(de)(de)耐(nai)均勻腐蝕(shi)，耐(nai)選擇性(xing)腐蝕(shi)和耐(nai)晶間腐蝕(shi)性(xing)能所形成的(de)(de)新鋼(gang)種。此鋼(gang)已成為尿素(su)生產(chan)裝置的(de)(de)關鍵(jian)材(cai)料。

一、化學(xue)成分

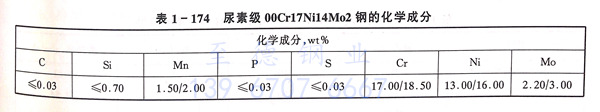

 （尿素級(ji)00Cr17Ni14Mo2）316LUG不(bu)銹(xiu)鋼的(de)化學成分(fen)見(jian)表 1-174 。

二、力學性能

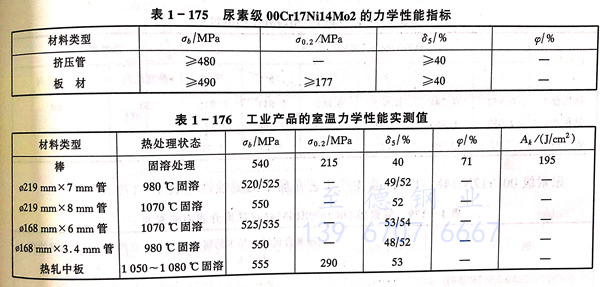

  （尿(niao)素(su)級00Cr17Ni14Mo2）316LUG不(bu)銹鋼技術條件的室溫力學性能(neng)指標見(jian)表 1-175 。工(gong)業產品實(shi)測值見(jian)表 1-176 。

三(san)、高溫(wen)拉(la)伸(shen)性能

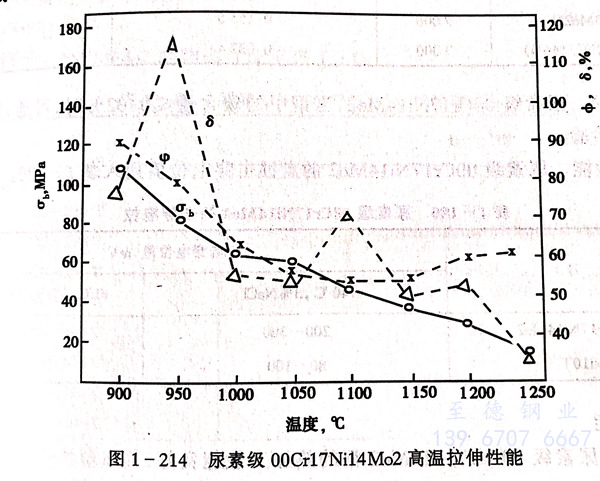

 （尿(niao)素級00Cr17Ni14Mo2）316LUG不銹鋼(gang)的高溫瞬時拉伸性能見圖(tu) 1-214 。

四、耐(nai)蝕性能

  a. 均勻(yun)腐蝕

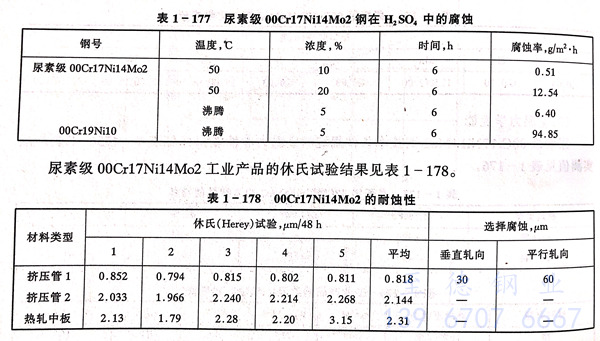

   在硫酸環境下(xia)鋼的(de)性(xing)能見表 1-177 。

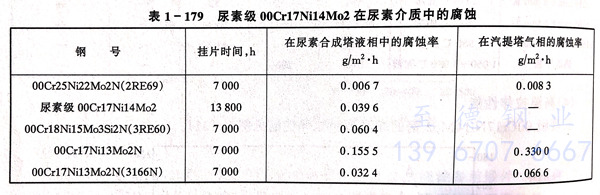

（00Cr17Ni14Mo2）316LUG不銹(xiu)鋼(gang) 在尿素生產(chan)工藝介質中(zhong)的耐(nai)蝕性見表(biao) 1-179 。

  b. 晶間腐蝕

  （尿素級00Cr17Ni14Mo2）316LUG，當鋼中的碳(tan)含量≤0.02%時(shi)，可通(tong)過所有的最腐蝕試(shi)方法(fa)檢驗。

  c. 耐(nai)點蝕性能

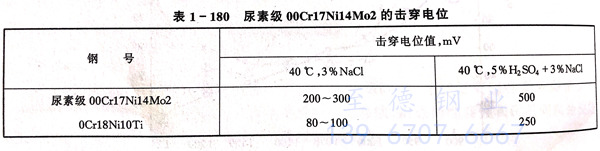

（尿素(su)級00Cr17Ni14Mo2）316LUG不銹鋼的(de)點蝕擊穿電位值列人(ren)表(biao)1-180。

五、工藝(yi)性(xing)能(neng)

  a. 熱加工

  （尿素級00Cr17Ni14Mo2）316LUG不銹鋼的(de)熱加(jia)工性(xing)(xing)能良好，其熱塑性(xing)(xing)較(jiao)304L不銹鋼稍(shao)低，變形抗力稍(shao)高。鋼的(de)適宜鍛、軋溫(wen)度(du)為950~1300℃，熱加(jia)工加(jia)熱溫(wen)度(du)以1150~1200℃ 為宜，熱穿孔的(de)適宜加(jia)熱溫(wen)度(du)為1100~1150℃。

  b. 冷加(jia)工

  （尿素級00Cr17Ni14Mo2）316LUG不(bu)銹(xiu)鋼的冷(leng)加工特性同于(yu)316L不(bu)銹(xiu)鋼。

 c. 熱處理

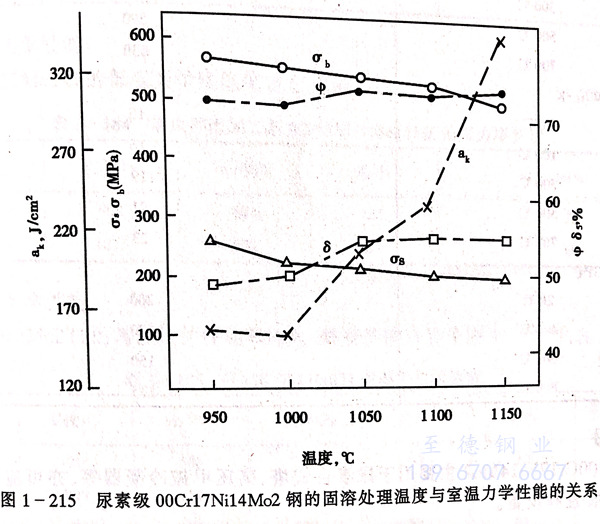

  （尿素(su)級(ji)00Cr17Ni14Mo2）316LUG不銹鋼的固(gu)(gu)溶處理溫度(du)為1050~1100℃，固(gu)(gu)溶溫度(du)對室溫力學性能的影響見圖1-215。

  d. 焊接

  （尿(niao)素級00Cr17Ni14Mo2）316LUG不銹鋼具有良(liang)好的(de)焊接(jie)(jie)性能(neng)(neng)，可(ke)采(cai)用(yong)各種(zhong)焊接(jie)(jie)方法進(jin)行焊接(jie)(jie)，焊接(jie)(jie)材(cai)料(liao)為(wei)00Cr25Ni22Mn4Mo2N，焊后不需熱處理，其焊后的(de)耐蝕性和(he)力學性能(neng)(neng)近于母材(cai)，可(ke)滿足尿(niao)素生產設備的(de)技(ji)術(shu)要求。

六、物理性能

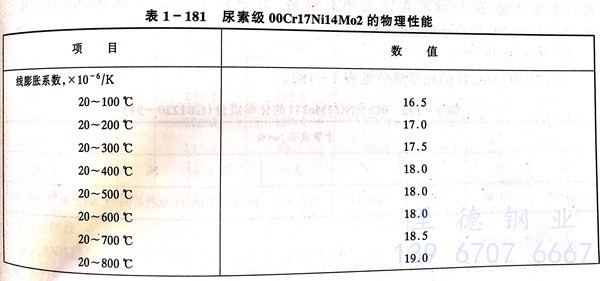

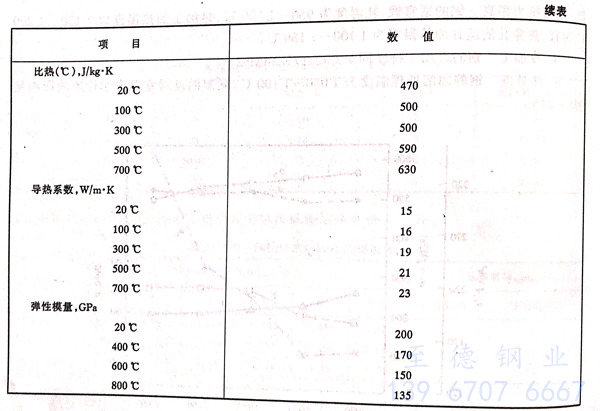

 （尿素級(ji)00Cr17Ni14Mo2）316LUG不銹鋼的物理性能見表1-181。

七、應用

 （尿素(su)級(ji)00Cr17Ni14Mo2）316LUG不銹鋼主要用于尿素(su)合成(cheng)塔(ta)，高(gao)壓(ya)甲胺(an)冷凝(ning)器等(deng)，亦可(ke)應用其他化學加工工業的裝置和(he)設備。
