1. 疏水閥(fa)的概念(nian)及分類

 疏水閥又叫疏水器，也叫阻氣排水閥，主要用于蒸汽設備或管道上，供排出冷凝水并防止蒸汽泄出。根據疏水(shui)閥工作原理的不同，疏水閥可分為以下幾種類型。

  ①. 機械型。依靠熱靜力式疏水(shui)閥內凝結水(shui)液位高度的變化(hua)而動作，包括：浮(fu)球(qiu)式（浮(fu)子為(wei)封閉(bi)的空心球(qiu)體）、敞口向(xiang)(xiang)上(shang)浮(fu)子式（浮(fu)子為(wei)開(kai)口向(xiang)(xiang)上(shang)的筒型）、敞口向(xiang)(xiang)下浮(fu)子式（浮(fu)子為(wei)開(kai)口向(xiang)(xiang)下的筒型）。

  ②. 熱靜力型。依靠(kao)液體溫度的變化(hua)而動作，包(bao)括：雙金屬(shu)片(pian)（敏感元件為雙金屬(shu)片(pian)）、蒸汽壓力式（敏感元件為波紋管或墨盒，內部充(chong)入(ru)揮(hui)發性液體）。

  ③. 熱(re)動力(li)(li)型。依靠液(ye)體的熱(re)動力(li)(li)學性(xing)質的變化而動作。包括：圓盤(pan)(pan)式(shi)（由于在相同(tong)的壓力(li)(li)下(xia)，液(ye)體與氣體的流速不(bu)同(tong)，所(suo)產生(sheng)的不(bu)同(tong)的動、靜(jing)壓力(li)(li)驅(qu)使圓盤(pan)(pan)閥片動作）、脈沖(chong)式(shi)。

2. 疏水(shui)閥結構形式與工作原理

  熱靜力式疏(shu)水閥(fa)在蒸(zheng)汽(qi)加(jia)熱系統中起到阻汽(qi)排(pai)水作(zuo)(zuo)(zuo)用，選擇合適的疏(shu)水閥(fa)，可使蒸(zheng)汽(qi)加(jia)熱設備達到最(zui)高(gao)工作(zuo)(zuo)(zuo)效率。要想達到最(zui)理(li)想的效果，就要對各種類型疏(shu)水閥(fa)的工作(zuo)(zuo)(zuo)性能、特點進(jin)行全(quan)面了解。

  疏水(shui)(shui)閥的(de)(de)品種(zhong)很多，各有不同(tong)的(de)(de)性能(neng)(neng)。選(xuan)(xuan)用(yong)疏水(shui)(shui)閥時，首先(xian)應(ying)選(xuan)(xuan)其(qi)(qi)特(te)性能(neng)(neng)滿足蒸汽加熱設備(bei)在最佳狀(zhuang)態(tai)下運行，然后才(cai)考(kao)慮(lv)其(qi)(qi)他客觀條件。疏水(shui)(shui)閥要能(neng)(neng)“識別”蒸汽和(he)凝結(jie)(jie)水(shui)(shui)，才(cai)能(neng)(neng)起到阻汽排水(shui)(shui)作用(yong)。“識別”蒸汽和(he)凝結(jie)(jie)水(shui)(shui)基于三個(ge)原理：密度差、溫度差和(he)相(xiang)變(bian)。根據(ju)這(zhe)三個(ge)原理制造出了機械型(xing)、熱靜力型(xing)、熱動力型(xing)這(zhe)三種(zhong)類型(xing)的(de)(de)疏水(shui)(shui)閥。

3. 疏水閥的布置

  ①. 疏水閥的安裝位置不應(ying)高于(yu)疏水點，并應(ying)便于(yu)操作和維修。

  ②. 對于恒溫(wen)型疏(shu)水閥為得到(dao)動(dong)作需要的溫(wen)度(du)差，應(ying)有(you)一定的過冷度(du)，應(ying)在疏(shu)水閥前留(liu)有(you)1m長(chang)的不保溫(wen)段。

  ③. 當疏水(shui)閥(fa)本體沒有過濾器(qi)時，應在疏水(shui)閥(fa)入口前安(an)裝過濾器(qi)。

  ④. 布(bu)置疏水閥(fa)的(de)出口管(guan)道(dao)時，應盡(jin)量減少(shao)背壓，管(guan)徑要大，管(guan)道(dao)布(bu)置盡(jin)量短，少(shao)拐(guai)彎，盡(jin)量減少(shao)向上提升的(de)立管(guan)。

  ⑤. 疏(shu)水(shui)閥的安裝要求

   a. 熱動(dong)力式疏水(shui)閥(fa)應安裝(zhuang)在(zai)水(shui)平管道上。

   b. 浮球(qiu)式疏水閥必須水平安裝(zhuang)，布置在室外(wai)時(shi)，應采取必要的防凍措施。

  c. 雙(shuang)金屬片式疏水(shui)閥可水(shui)平安裝(zhuang)或直(zhi)立安裝(zhuang)。

  d. 脈沖式疏水閥應安(an)裝在水平管道上，閥蓋朝上。

  e. 倒吊桶式（敞口向下(xia)浮子式）疏(shu)水(shui)(shui)閥(fa)(fa)(fa)應水(shui)(shui)平安裝，不可傾斜，在(zai)啟動(dong)前可充(chong)水(shui)(shui)或打開疏(shu)水(shui)(shui)閥(fa)(fa)(fa)入口閥(fa)(fa)(fa)，待凝(ning)結水(shui)(shui)充(chong)滿后(hou)再開疏(shu)水(shui)(shui)閥(fa)(fa)(fa)出口閥(fa)(fa)(fa)。冬季停止操作時，要及(ji)時排出存(cun)水(shui)(shui)以免凍裂疏(shu)水(shui)(shui)閥(fa)(fa)(fa)。

  ⑥. 各(ge)凝結水(shui)(shui)排(pai)出(chu)點(dian)應(ying)單(dan)獨安裝(zhuang)疏(shu)(shu)水(shui)(shui)閥(fa)，不(bu)應(ying)共用一個疏(shu)(shu)水(shui)(shui)閥(fa)。疏(shu)(shu)水(shui)(shui)閥(fa)的(de)安裝(zhuang)位置應(ying)低于凝結水(shui)(shui)排(pai)出(chu)點(dian)；疏(shu)(shu)水(shui)(shui)閥(fa)前要設置切(qie)斷閥(fa)。疏(shu)(shu)水(shui)(shui)閥(fa)的(de)出(chu)口(kou)管盡(jin)量(liang)減少(shao)背壓，管道布置應(ying)盡(jin)量(liang)短，少(shao)拐彎，盡(jin)量(liang)減少(shao)向上提升(sheng)的(de)立管。

  ⑦. 疏水(shui)(shui)(shui)(shui)閥后(hou)(hou)凝結(jie)(jie)水(shui)(shui)(shui)(shui)管(guan)(guan)高于疏水(shui)(shui)(shui)(shui)閥，疏水(shui)(shui)(shui)(shui)閥出口管(guan)(guan)有向(xiang)(xiang)上(shang)的提升立(li)管(guan)(guan)時，疏水(shui)(shui)(shui)(shui)閥后(hou)(hou)應(ying)(ying)設(she)止(zhi)回閥。幾(ji)個設(she)備(bei)的凝結(jie)(jie)水(shui)(shui)(shui)(shui)管(guan)(guan)連接在(zai)(zai)一(yi)起時，需在(zai)(zai)每個疏水(shui)(shui)(shui)(shui)閥后(hou)(hou)安裝止(zhi)回閥。熱動力式疏水(shui)(shui)(shui)(shui)閥后(hou)(hou)可不設(she)止(zhi)回閥。從不同壓力的蒸汽疏水(shui)(shui)(shui)(shui)閥排出的凝結(jie)(jie)水(shui)(shui)(shui)(shui)應(ying)(ying)分(fen)別接至(zhi)各(ge)自的凝結(jie)(jie)水(shui)(shui)(shui)(shui)總管(guan)(guan)，凝結(jie)(jie)水(shui)(shui)(shui)(shui)支管(guan)(guan)應(ying)(ying)在(zai)(zai)凝結(jie)(jie)水(shui)(shui)(shui)(shui)總管(guan)(guan)上(shang)部順介質(zhi)流向(xiang)(xiang)呈45°斜(xie)接。

  ⑧. 凝結水(shui)(shui)回收系統的冷凝水(shui)(shui)主(zhu)管高于疏水(shui)(shui)閥(fa)時，除(chu)熱動(dong)力(li)式(shi)疏水(shui)(shui)閥(fa)外，應在疏水(shui)(shui)閥(fa)后設止回閥(fa)。

  ⑨. 多個疏水(shui)閥同時使(shi)用時必須(xu)并聯安(an)裝(zhuang)。

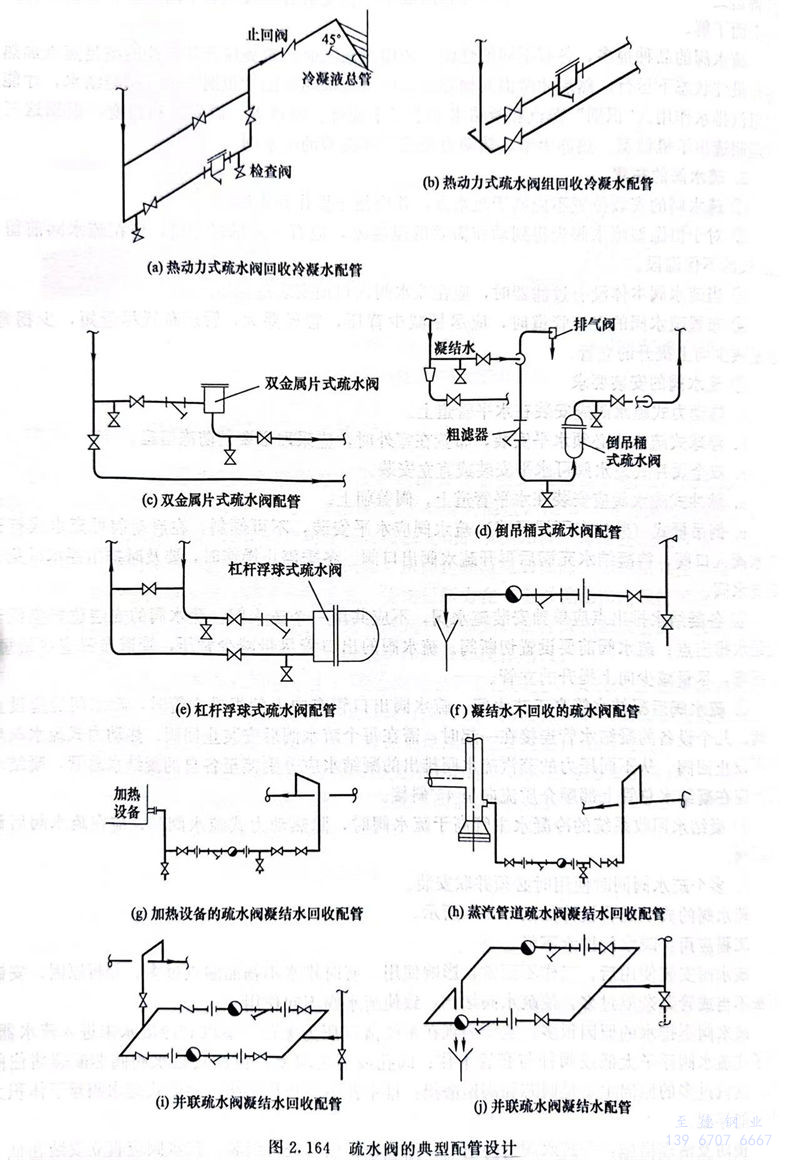

疏(shu)水閥的(de)典型(xing)配管(guan)設計如圖2.164所(suo)示。

  工程應用：疏水閥排(pai)水不暢

  疏(shu)水閥安(an)裝使用(yong)后，工作(zuo)不(bu)正常，影(ying)響使用(yong)。有時排水不(bu)暢而(er)漏汽過(guo)多。分析原因，安(an)裝方法不(bu)當(dang)或管(guan)路雜質(zhi)過(guo)多，使疏(shu)水閥堵塞(sai)，致使疏(shu)水閥不(bu)起作(zuo)用(yong)。

  疏水(shui)(shui)(shui)(shui)閥(fa)(fa)(fa)不排水(shui)(shui)(shui)(shui)的原因很(hen)多，主要表現在系(xi)統蒸汽(qi)壓力太(tai)低，蒸汽(qi)和冷凝水(shui)(shui)(shui)(shui)未進入疏水(shui)(shui)(shui)(shui)器；浮(fu)子式(shi)疏水(shui)(shui)(shui)(shui)閥(fa)(fa)(fa)浮(fu)子太(tai)低或閥(fa)(fa)(fa)桿與(yu)套管卡住(zhu)；閥(fa)(fa)(fa)孔(kong)或通道堵塞；恒(heng)溫式(shi)疏水(shui)(shui)(shui)(shui)閥(fa)(fa)(fa)閥(fa)(fa)(fa)芯(xin)斷(duan)裂堵住(zhu)閥(fa)(fa)(fa)孔(kong)。漏(lou)汽(qi)過多的原因主要是閥(fa)(fa)(fa)芯(xin)和閥(fa)(fa)(fa)座磨損；排水(shui)(shui)(shui)(shui)孔(kong)不能自行關(guan)閉(bi)；浮(fu)子式(shi)疏水(shui)(shui)(shui)(shui)閥(fa)(fa)(fa)浮(fu)子體積太(tai)小(xiao)不能浮(fu)起。

預防及治理措施：

  ①. 疏(shu)水閥(fa)安(an)裝(zhuang)前應(ying)仔細檢查，然后進行組裝(zhuang)。疏(shu)水閥(fa)應(ying)直立安(an)裝(zhuang)在低于管線的部位，閥(fa)蓋處于垂(chui)直位置，進、出口處于同一水平，不可傾斜，以便于阻汽(qi)排水動作(zuo)。安(an)裝(zhuang)時(shi)應(ying)注意介質的流(liu)向與閥(fa)體一致。

  ②. 疏水閥不排水可從下述幾處檢查(cha)處理：調整(zheng)系(xi)統蒸(zheng)汽壓力(li)；檢查(cha)蒸(zheng)汽管道(dao)閥門是(shi)否關閉(bi)或(huo)堵塞(sai)；適當加重或(huo)更換(huan)浮(fu)子；如果(guo)是(shi)閥桿與套管卡住要(yao)檢修(xiu)或(huo)更換(huan)；清除阻塞(sai)雜物(wu)，并在閥前(qian)裝置過濾器(qi)；更換(huan)閥芯。

  ③. 疏水(shui)器漏氣(qi)太多時，要(yao)處理以下(xia)幾處：如果是閥(fa)芯與(yu)閥(fa)座磨損(sun)漏汽，要(yao)用重鋼砂使閥(fa)芯與(yu)閥(fa)座相互研磨，使密封(feng)面達到(dao)密封(feng)；如果排水(shui)孔(kong)不(bu)能自(zi)行關閉，可檢查是否有污物(wu)堵塞(sai)；如果浮子(zi)體(ti)積過小浮不(bu)起來，可適當增大浮子(zi)體(ti)積。
