一、焊接(jie)特點

   焊接時與其他異種金屬焊接時一樣，在焊接金屬熔池中和結晶過程中都會發生合金元素的擴散和碳的遷移，對焊接接頭熱影響區性能極為不利。在馬氏(shi)體不銹(xiu)鋼熱影響區形成低塑性組織；在鐵素體(ti)不(bu)銹(xiu)鋼過熱區晶粒長大過快，使沖擊韌度嚴重降低。因此，在焊接工藝中必須采取措施防止馬氏體型不銹(xiu)鋼焊接接頭的近縫區由于塑性太低而產生裂紋，同時又要考慮到鐵素體型不銹鋼焊接接頭的熱影響區沖擊韌度值降低太多，而使焊接結構遭到破壞的問題。

二、焊接工藝

 1. 焊接材料的(de)選擇

   這(zhe)兩類(lei)鋼焊接時通常采(cai)用(yong)焊條電(dian)弧焊，也可以(yi)采(cai)用(yong)氣體保護電(dian)弧焊。

   為(wei)了防(fang)止近縫(feng)區產(chan)(chan)生(sheng)裂紋(wen)，應(ying)從焊(han)(han)(han)(han)(han)(han)接(jie)材料(liao)選擇(ze)方面著手：采用(yong)(yong)奧(ao)氏(shi)(shi)(shi)體(ti)(ti)不(bu)(bu)(bu)(bu)銹鋼(gang)(gang)(gang)焊(han)(han)(han)(han)(han)(han)條(tiao)焊(han)(han)(han)(han)(han)(han)接(jie)時(shi)，焊(han)(han)(han)(han)(han)(han)縫(feng)金(jin)屬可獲(huo)得奧(ao)氏(shi)(shi)(shi)體(ti)(ti)組(zu)織(zhi)，對(dui)防(fang)止裂紋(wen)是有(you)利的(de)，焊(han)(han)(han)(han)(han)(han)前還可以不(bu)(bu)(bu)(bu)預(yu)熱(re)。但它(ta)的(de)不(bu)(bu)(bu)(bu)足(zu)之處是奧(ao)氏(shi)(shi)(shi)體(ti)(ti)不(bu)(bu)(bu)(bu)銹鋼(gang)(gang)(gang)焊(han)(han)(han)(han)(han)(han)縫(feng)強(qiang)度大大低于(yu)焊(han)(han)(han)(han)(han)(han)縫(feng)兩(liang)邊的(de)母材，不(bu)(bu)(bu)(bu)能與(yu)(yu)母材等(deng)效；同(tong)(tong)時(shi)在進行(xing)焊(han)(han)(han)(han)(han)(han)后熱(re)處理時(shi)，在馬氏(shi)(shi)(shi)體(ti)(ti)型不(bu)(bu)(bu)(bu)銹鋼(gang)(gang)(gang)母材-焊(han)(han)(han)(han)(han)(han)縫(feng)接(jie)界區會(hui)發生(sheng)碳向奧(ao)氏(shi)(shi)(shi)體(ti)(ti)焊(han)(han)(han)(han)(han)(han)縫(feng)金(jin)屬的(de)遷移(yi)，同(tong)(tong)時(shi)奧(ao)氏(shi)(shi)(shi)體(ti)(ti)不(bu)(bu)(bu)(bu)銹鋼(gang)(gang)(gang)的(de)線脹系數比(bi)馬氏(shi)(shi)(shi)體(ti)(ti)型不(bu)(bu)(bu)(bu)銹鋼(gang)(gang)(gang)大50％，使(shi)焊(han)(han)(han)(han)(han)(han)接(jie)接(jie)頭產(chan)(chan)生(sheng)很(hen)大的(de)內(nei)應(ying)力，為(wei)形成冷裂紋(wen)創造了條(tiao)件。所以奧(ao)氏(shi)(shi)(shi)體(ti)(ti)不(bu)(bu)(bu)(bu)銹鋼(gang)(gang)(gang)焊(han)(han)(han)(han)(han)(han)接(jie)材料(liao)的(de)應(ying)用(yong)(yong)受(shou)到限制，只有(you)在焊(han)(han)(han)(han)(han)(han)接(jie)結(jie)構無法進行(xing)熱(re)處理，焊(han)(han)(han)(han)(han)(han)接(jie)構件不(bu)(bu)(bu)(bu)承受(shou)沖擊載(zai)荷的(de)作用(yong)(yong)僅受(shou)靜(jing)載(zai)荷力，且焊(han)(han)(han)(han)(han)(han)接(jie)構件不(bu)(bu)(bu)(bu)承受(shou)很(hen)大壓力的(de)情況下，才(cai)能選用(yong)(yong)此類(lei)焊(han)(han)(han)(han)(han)(han)接(jie)材料(liao)。焊(han)(han)(han)(han)(han)(han)接(jie)這兩(liang)類(lei)鋼(gang)(gang)(gang)時(shi)，可選用(yong)(yong)與(yu)(yu)鐵素體(ti)(ti)型不(bu)(bu)(bu)(bu)銹鋼(gang)(gang)(gang)化學(xue)成分(fen)(fen)相(xiang)近的(de)E410、E410NiMo和E430焊(han)(han)(han)(han)(han)(han)條(tiao)，也可以選用(yong)(yong)與(yu)(yu)馬氏(shi)(shi)(shi)體(ti)(ti)型不(bu)(bu)(bu)(bu)銹鋼(gang)(gang)(gang)化學(xue)成分(fen)(fen)相(xiang)近的(de)E11MoVNi的(de)E11MoVNiW 焊(han)(han)(han)(han)(han)(han)條(tiao)。氣體(ti)(ti)保護焊(han)(han)(han)(han)(han)(han)時(shi)，可選用(yong)(yong)H12Cr13焊(han)(han)(han)(han)(han)(han)絲，也可選用(yong)(yong)與(yu)(yu)這兩(liang)類(lei)材料(liao)之一成分(fen)(fen)相(xiang)同(tong)(tong)的(de)焊(han)(han)(han)(han)(han)(han)絲或剪(jian)切(qie)板(ban)料(liao)作為(wei)填充金(jin)屬。

   這兩類(lei)鋼(gang)焊接(jie)時，除了使(shi)用奧氏體(ti)(ti)(ti)(ti)(ti)不銹(xiu)鋼(gang)焊接(jie)材料可(ke)以(yi)不預熱(re)(re)外，選用其(qi)他(ta)焊接(jie)材料施焊前必須(xu)進(jin)行預熱(re)(re)，預熱(re)(re)溫(wen)(wen)度(du)主要考(kao)慮馬(ma)氏體(ti)(ti)(ti)(ti)(ti)型(xing)不銹(xiu)鋼(gang)的(de)焊接(jie)性，以(yi)馬(ma)氏體(ti)(ti)(ti)(ti)(ti)型(xing)不銹(xiu)鋼(gang)焊接(jie)時的(de)預熱(re)(re)溫(wen)(wen)度(du)為準。但預熱(re)(re)溫(wen)(wen)度(du)過高，否則對(dui)鐵素(su)體(ti)(ti)(ti)(ti)(ti)型(xing)不銹(xiu)鋼(gang)不利，會使(shi)鐵素(su)體(ti)(ti)(ti)(ti)(ti)型(xing)不銹(xiu)鋼(gang)焊縫一側形(xing)成過熱(re)(re)或晶粒粗化而降(jiang)低(di)其(qi)力學性能。

 2. 焊接參數

   在(zai)焊(han)接(jie)參(can)(can)數的選(xuan)擇方面，這(zhe)兩(liang)類(lei)(lei)鋼各有不同：鐵素(su)體型不銹鋼焊(han)接(jie)，要(yao)(yao)求用(yong)小的熱(re)輸(shu)入；而馬氏(shi)體型不銹鋼焊(han)接(jie)時要(yao)(yao)求大的熱(re)輸(shu)入，兩(liang)者(zhe)很難兼顧。所以這(zhe)兩(liang)類(lei)(lei)鋼焊(han)接(jie)以前(qian)，必須在(zai)保證焊(han)接(jie)接(jie)頭不產生(sheng)裂紋(wen)的前(qian)提下，對焊(han)接(jie)參(can)(can)數進行調整，根據結(jie)構使(shi)用(yong)情況(kuang)，制定出(chu)一(yi)個主要(yao)(yao)滿足一(yi)種類(lei)(lei)型鋼焊(han)接(jie)的焊(han)接(jie)參(can)(can)數。

   這(zhe)兩類鋼(gang)焊接(jie)后要進行(xing)回(hui)(hui)(hui)火處(chu)(chu)理，回(hui)(hui)(hui)火處(chu)(chu)理程序按馬氏體(ti)型(xing)不銹(xiu)鋼(gang)焊件進行(xing)，即冷卻到100～150℃，保溫0.5～1h后再(zai)進行(xing)回(hui)(hui)(hui)火處(chu)(chu)理，溫度控制在750℃以(yi)下。

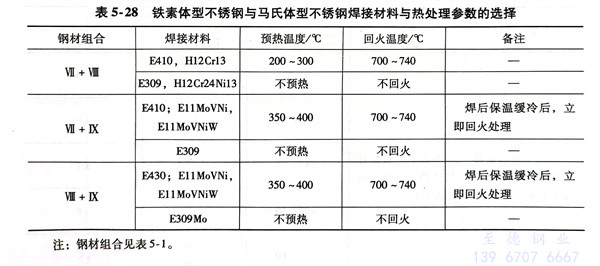

   有關(guan)鐵素體型(xing)不銹(xiu)鋼(gang)與馬氏體型(xing)不銹(xiu)鋼(gang)焊接時，焊接材(cai)料與熱處理(li)參數(shu)的(de)選擇見表5-28。
