一(yi)、管廊管道(dao)配管設計的一(yi)般(ban)要求(qiu)
①. 管廊上(shang)進出(chu)裝置(zhi)的管道方位(wei)和標高應與相(xiang)鄰裝置(zhi)或全廠性管廊協調。
②. 對于分(fen)(fen)期建設(she)的(de)裝(zhuang)置(zhi)(zhi)，管道布(bu)置(zhi)(zhi)應符合分(fen)(fen)期建設(she)的(de)要求，如管廊上總管的(de)端點采用法蘭連接或(huo)設(she)置(zhi)(zhi)切斷閥門。
③. 全廠性管廊或管墩上(shang)（包(bao)括穿越管涵）應留有10％～30％的裕量(liang)，并考慮其載荷。裝置管廊宜(yi)留有10％～20％的裕量(liang)，并考慮其載荷。
管(guan)(guan)(guan)(guan)廊(lang)上大(da)口(kou)徑(jing)(jing)管(guan)(guan)(guan)(guan)子(zi)(zi)(zi)可以排在管(guan)(guan)(guan)(guan)廊(lang)兩側靠近柱子(zi)(zi)(zi)位(wei)置，小管(guan)(guan)(guan)(guan)排在中(zhong)(zhong)(zhong)間(jian)(jian)。管(guan)(guan)(guan)(guan)廊(lang)宜有(you)10％～30％的(de)(de)預留空(kong)(kong)(kong)間(jian)(jian)，需要根據具體項目估計。如果預留的(de)(de)為(wei)大(da)口(kou)徑(jing)(jing)管(guan)(guan)(guan)(guan)子(zi)(zi)(zi)，則空(kong)(kong)(kong)余(yu)的(de)(de)位(wei)置在靠近柱子(zi)(zi)(zi)的(de)(de)管(guan)(guan)(guan)(guan)廊(lang)一側，而不是中(zhong)(zhong)(zhong)間(jian)(jian)預留，如果預留空(kong)(kong)(kong)間(jian)(jian)管(guan)(guan)(guan)(guan)子(zi)(zi)(zi)口(kou)徑(jing)(jing)未知，可中(zhong)(zhong)(zhong)間(jian)(jian)空(kong)(kong)(kong)余(yu)。
④. 大(da)直徑(jing)(jing)管道(dao)宜靠近(jin)管廊柱子布置，小直徑(jing)(jing)、氣體管道(dao)和公用物料管道(dao)宜布置在管廊的(de)中間。大(da)直徑(jing)(jing)管道(dao)盡量靠近(jin)管廊柱子布置，有利于管廊的(de)結構設(she)計，經(jing)濟(ji)合理。

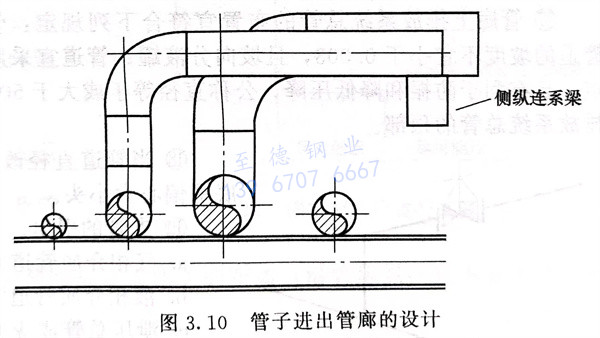

⑤. 需(xu)要熱補償的管(guan)道宜布置在(zai)(zai)管(guan)廊(lang)(lang)一(yi)側，便于(yu)集中(zhong)設置“II”形補償器。管(guan)子在(zai)(zai)進出管(guan)廊(lang)(lang)時，宜統一(yi)標高(gao)，并在(zai)(zai)管(guan)廊(lang)(lang)的側縱連系(xi)梁上(shang)統一(yi)支撐，見圖3.10。

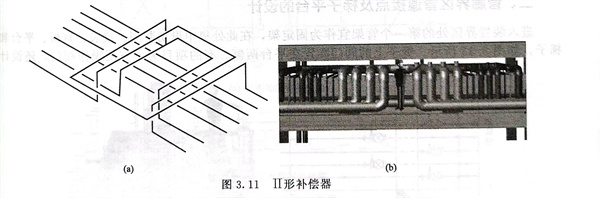

高(gao)溫(wen)(wen)管道(dao)的(de)(de)“II”形補(bu)(bu)償(chang)器(qi)應(ying)設(she)在(zai)兩(liang)個固定架(jia)的(de)(de)中間。當有兩(liang)根(gen)以(yi)上高(gao)溫(wen)(wen)管道(dao)時，補(bu)(bu)償(chang)器(qi)應(ying)盡可(ke)能套著布(bu)置(zhi)(zhi)(zhi)，且補(bu)(bu)償(chang)量大的(de)(de)管道(dao)布(bu)置(zhi)(zhi)(zhi)在(zai)外(wai)側，如圖(tu)3.11所示。為(wei)不影響其他管道(dao)的(de)(de)布(bu)置(zhi)(zhi)(zhi)，補(bu)(bu)償(chang)器(qi)應(ying)高(gao)出1000mm以(yi)上（或根(gen)據(ju)項目實際情(qing)況確定）。在(zai)補(bu)(bu)償(chang)器(qi)的(de)(de)兩(liang)側應(ying)設(she)導向架(jia)。
⑥. 采用II形補償器的液相(xiang)、氣液相(xiang)、蒸汽管(guan)(guan)道應設置放凈(jing)管(guan)(guan)。
⑦. 介質(zhi)操(cao)(cao)作(zuo)溫度等(deng)于(yu)或高于(yu)250℃的管(guan)道(dao)宜布(bu)(bu)置在上層；布(bu)(bu)置在下層的介質(zhi)操(cao)(cao)作(zuo)溫度等(deng)于(yu)或高于(yu)250℃的管(guan)道(dao)可布(bu)(bu)置在外(wai)側，但不應(ying)與液化烴管(guan)道(dao)相鄰。
⑧. 蒸汽、裝置空氣(qi)、氮氣(qi)、儀表空氣(qi)等公用物料管道及工藝氣(qi)體管道宜布(bu)置在上層。
⑨. 液化(hua)(hua)烴和腐(fu)蝕性(xing)介(jie)(jie)質(zhi)(zhi)管(guan)道(dao)宜布(bu)置(zhi)(zhi)在下(xia)層(ceng)，但(dan)腐(fu)蝕性(xing)介(jie)(jie)質(zhi)(zhi)管(guan)道(dao)不(bu)應(ying)布(bu)置(zhi)(zhi)在電動機的正上(shang)方。低溫(wen)介(jie)(jie)質(zhi)(zhi)管(guan)道(dao)宜布(bu)置(zhi)(zhi)在下(xia)層(ceng)。液化(hua)(hua)烴和腐(fu)蝕性(xing)介(jie)(jie)質(zhi)(zhi)管(guan)道(dao)布(bu)置(zhi)(zhi)在下(xia)層(ceng)，一旦(dan)發生泄漏，不(bu)會影響到管(guan)廊上(shang)的其他管(guan)道(dao)，減(jian)小事故的危害(hai)。
⑩. 低溫介質管道、液化烴管道和其(qi)他(ta)應避免受熱的管道不(bu)(bu)應布(bu)置在熱介質管道的正上方或與不(bu)(bu)保溫的熱介質管道相鄰布(bu)置。
?. 工藝管(guan)道(dao)應根據(ju)兩(liang)端所(suo)連接設(she)備管(guan)口的標高(gao)可布置在上層(ceng)或(huo)下(xia)層(ceng)，以便做到“步(bu)步(bu)低”或(huo)“步(bu)步(bu)高(gao)”。
?. 氫氣管道(dao)與(yu)其他管道(dao)共架敷(fu)設或分層布(bu)置時，氫氣管道(dao)宜(yi)布(bu)置在(zai)外側并在(zai)上(shang)層。
?. 電纜(lan)槽(cao)架(jia)和儀表槽(cao)架(jia)宜布(bu)置(zhi)在上層(ceng)，以便于分(fen)層(ceng)管理。槽(cao)架(jia)的附近或正下方不應布(bu)置(zhi)有熱(re)影響的管道。
?. 氧(yang)氣(qi)管(guan)(guan)道(dao)(dao)(dao)(dao)(dao)(dao)(dao)與可燃(ran)(ran)氣(qi)體(ti)(ti)、可燃(ran)(ran)液體(ti)(ti)管(guan)(guan)道(dao)(dao)(dao)(dao)(dao)(dao)(dao)共架敷設(she)時(shi)應(ying)布置在一側，不(bu)宜布置在可燃(ran)(ran)氣(qi)體(ti)(ti)、可燃(ran)(ran)液體(ti)(ti)管(guan)(guan)道(dao)(dao)(dao)(dao)(dao)(dao)(dao)的正上方或(huo)正下方；平行布置時(shi)凈(jing)距不(bu)應(ying)小于500mm，交叉布置時(shi)凈(jing)距不(bu)應(ying)小于250mm。當管(guan)(guan)道(dao)(dao)(dao)(dao)(dao)(dao)(dao)采用(yong)焊接(jie)連接(jie)結構并無(wu)閥(fa)門時(shi)，平行布置時(shi)凈(jing)距可取(qu)250mm。兩(liang)類(lei)管(guan)(guan)道(dao)(dao)(dao)(dao)(dao)(dao)(dao)之間宜用(yong)公用(yong)工程管(guan)(guan)道(dao)(dao)(dao)(dao)(dao)(dao)(dao)隔(ge)開。GB50160《石油化工企(qi)業設(she)計(ji)防火規范》和(he)GB 50316《工業金屬管(guan)(guan)道(dao)(dao)(dao)(dao)(dao)(dao)(dao)設(she)計(ji)規范》也是這(zhe)樣規定的。
?. 管道上的閥(fa)門、法蘭或(huo)活接頭應靠近(jin)管廊梁布置。
?. 管(guan)(guan)廊(lang)上有坡度要求的管(guan)(guan)道，可(ke)采取調整(zheng)管(guan)(guan)托高(gao)度、管(guan)(guan)托上加型鋼或(huo)鋼板上加墊枕等措施。
?. 管(guan)(guan)(guan)廊(lang)上排放(fang)系(xi)統總管(guan)(guan)(guan)的(de)(de)(de)布置宜(yi)符合(he)下列(lie)規(gui)定：管(guan)(guan)(guan)道(dao)宜(yi)布置在管(guan)(guan)(guan)廊(lang)的(de)(de)(de)頂層或柱子上方(fang)；管(guan)(guan)(guan)道(dao)的(de)(de)(de)坡度(du)不(bu)宜(yi)小于(yu)0.003，且坡向分液罐；管(guan)(guan)(guan)道(dao)宜(yi)采(cai)用自然補償的(de)(de)(de)方(fang)式；考慮到(dao)兩相(xiang)流的(de)(de)(de)特點，且有(you)利于(yu)防振和降低壓降，公稱直徑(jing)等于(yu)或大于(yu)50mm的(de)(de)(de)支(zhi)管(guan)(guan)(guan)，應(ying)順介質(zhi)流向45°斜接至排放(fang)系(xi)統總管(guan)(guan)(guan)的(de)(de)(de)頂部(bu)。
?. 當管道直徑改變時，為保持管底(di)標高一致，應采用底(di)平偏心大小頭。
?. 支管的引出。
a. 氣相介質管道宜從(cong)總管上部引(yin)出。
b. 液相介質管道宜從總(zong)管下部引(yin)出(chu)。
c. 泄壓總(zong)(zong)(zong)管或火炬總(zong)(zong)(zong)管上的支管應順介質(zhi)流(liu)向與總(zong)(zong)(zong)管成(cheng)45°斜接。

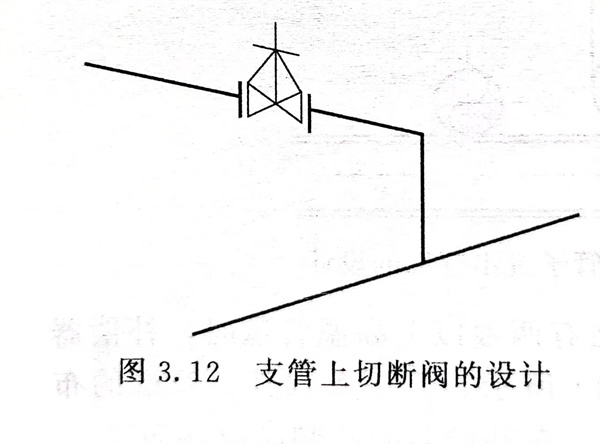

d. 支管上若安裝切斷閥(fa)時(shi)，閥(fa)門應安裝在靠近主管的水平段上，見圖3.12。
二、管廊界區(qu)管道接點及梯子平臺的設計(ji)

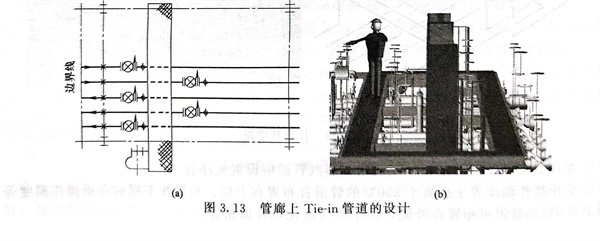

進入(ru)裝置(zhi)界區處(chu)的(de)第一(yi)個(ge)管架宜作為固定架，在此處(chu)集中設(she)切斷閥(fa)(fa)、儀表、盲板、平臺和梯子，如(ru)圖3.13所(suo)示。管子上的(de)閥(fa)(fa)門布置(zhi)在平臺兩側。有的(de)項(xiang)目(mu)為了(le)方便操(cao)作閥(fa)(fa)門，還設(she)計了(le)閥(fa)(fa)門伸長桿。
界區閥門(men)附近(jin)一般有排凈(jing)閥門(men)，有的項目為了(le)便于操作維護這(zhe)些(xie)閥門(men)，在(zai)這(zhe)一跨(kua)管廊管道底(di)部通(tong)鋪(pu)了(le)箅子板(ban)。
