1. 某工程施工時，由于某管(guan)(guan)道(dao)的三通未采購到(dao)，業(ye)主發聯絡單讓管(guan)(guan)道(dao)設計(ji)人員判(pan)斷在主管(guan)(guan)直接(jie)開孔焊接(jie)支管(guan)(guan)是(shi)否可行。
2. 支管(guan)連接形式的選用(yong)
支(zhi)管(guan)(guan)直接(jie)焊接(jie)在(zai)主管(guan)(guan)上(shang)的支(zhi)管(guan)(guan)連接(jie)，除下列情(qing)況(kuang)外(wai)，應進行(xing)開孔(kong)補強校核，并(bing)根據校核結(jie)果采取相(xiang)應的補強措施(shi)；支(zhi)管(guan)(guan)通過加強度接(jie)頭與主管(guan)(guan)連接(jie)；支(zhi)管(guan)(guan)連接(jie)處作為一個整體(ti)受(shou)壓元(yuan)件設計、制(zhi)造并(bing)經(jing)檢(jian)驗合格。
直接(jie)(jie)焊接(jie)(jie)在主管上(shang)的(de)支(zhi)管連接(jie)(jie)應(ying)符合下(xia)列要求：不應(ying)用(yong)于(yu)有(you)機械振動(dong)、壓力脈動(dong)和(he)溫度急劇(ju)變(bian)化的(de)部位的(de)管道(dao)；不宜用(yong)于(yu)設(she)計溫度超過425℃的(de)管道(dao)；當支(zhi)管連接(jie)(jie)處(chu)承受由于(yu)支(zhi)管熱變(bian)形、外荷載及支(zhi)架(jia)位移等引起的(de)應(ying)力時(shi)，應(ying)對(dui)附加荷載在支(zhi)管連接(jie)(jie)處(chu)產生(sheng)的(de)影響進行分析(xi)并采取(qu)必要的(de)加強(qiang)措施。
下(xia)列工況的支管連(lian)接應(ying)采用三通、45°斜三通或四通；承(cheng)受機械(xie)振動、壓力脈動和(he)溫(wen)度急(ji)劇變(bian)化的管道分支。設計壓力等于或大于2.0MPa、設計溫(wen)度超過250℃以(yi)及支管外徑(jing)與主管外徑(jing)之比大于0.8。

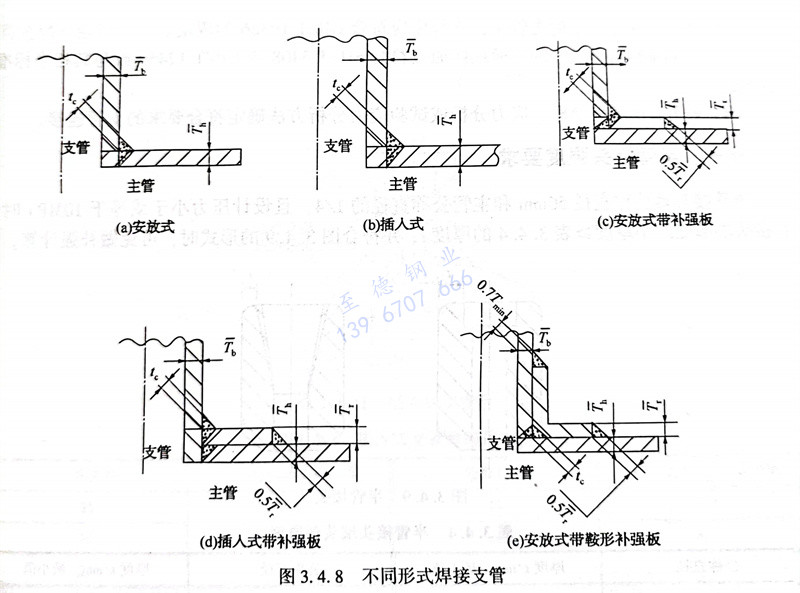

3. 支管(guan)與主管(guan)的焊接結(jie)構見(jian)圖3.4.8。
4. 等面積補強法的要求(qiu)
①. 支(zhi)管連接的(de)補強(qiang)計算可采(cai)用等(deng)面積(ji)補強(qiang)法(fa)，等(deng)面積(ji)補強(qiang)法(fa)是開(kai)孔補強(qiang)計算的(de)最低要求，等(deng)面積(ji)補強(qiang)法(fa)計算時(shi)應符合下列規定；
a. 當主(zhu)(zhu)(zhu)(zhu)管(guan)外(wai)徑(jing)與(yu)主(zhu)(zhu)(zhu)(zhu)管(guan)最小(xiao)壁厚(hou)之比(bi)小(xiao)于(yu)100時，支(zhi)管(guan)外(wai)徑(jing)與(yu)主(zhu)(zhu)(zhu)(zhu)管(guan)外(wai)徑(jing)之比(bi)不應(ying)大于(yu)1.0；當主(zhu)(zhu)(zhu)(zhu)管(guan)外(wai)徑(jing)與(yu)主(zhu)(zhu)(zhu)(zhu)管(guan)最小(xiao)壁厚(hou)之比(bi)等于(yu)或大于(yu)100時，支(zhi)管(guan)外(wai)徑(jing)與(yu)主(zhu)(zhu)(zhu)(zhu)管(guan)外(wai)徑(jing)之比(bi)應(ying)小(xiao)于(yu)0.5；
b. 支(zhi)管軸線和主管軸線相交，其夾(jia)角β不應(ying)小于45°。
②. 外加補強材料應符(fu)合以下規定：
a. 外(wai)加(jia)補強材(cai)料(liao)可不同于(yu)主(zhu)管材(cai)料(liao)，但應和(he)主(zhu)管、支管材(cai)料(liao)具(ju)有相似的焊接性能、熱(re)處理(li)要求、電位差和(he)熱(re)膨脹系數等；
b. 當外加(jia)補強(qiang)材料(liao)(liao)的許(xu)(xu)(xu)用(yong)應力(li)(li)低于(yu)(yu)主(zhu)管(guan)材料(liao)(liao)的許(xu)(xu)(xu)用(yong)應力(li)(li)時，用(yong)于(yu)(yu)補強(qiang)的截(jie)面積A，應乘以二者許(xu)(xu)(xu)用(yong)應力(li)(li)的比(bi)值后再進行校核；當補強(qiang)材料(liao)(liao)的許(xu)(xu)(xu)用(yong)應力(li)(li)高于(yu)(yu)主(zhu)管(guan)材料(liao)(liao)的許(xu)(xu)(xu)用(yong)應力(li)(li)時，材料(liao)(liao)強(qiang)度(du)的影響可不予考慮。
③. 對于(yu)GC1級壓力管道(dao)和(he)劇烈循環工況(kuang)，不宜采用補(bu)強(qiang)板進行補(bu)強(qiang)。
④. 下列(lie)管件或連接結構不得用于劇(ju)烈(lie)循環工(gong)況：
a. 非軋制(zhi)或非鍛造成型的三通；
b. 圖3.4.8所示（a）和（c）的支管連接結構；
c. 管表號(hao)為(wei)Sch10S及以下的管件(jian)。
5. 當用(yong)于(yu)劇烈循(xun)環(huan)工(gong)況時(shi)，應采(cai)用(yong)圖3.4.8（b）或（d）的結構，補(bu)強(qiang)板上設(she)置(zhi)排氣(qi)孔。
6. 如(ru)果主管(guan)道壁(bi)厚設計有足夠的裕量，經(jing)核算則(ze)支管(guan)可直接開孔焊接在主管(guan)上，不需要另外的補(bu)強(qiang)板（注意補(bu)強(qiang)和另外補(bu)強(qiang)的區別，補(bu)強(qiang)不一(yi)定非得設計另外的補(bu)強(qiang)板，管(guan)道本身的富裕厚度也可補(bu)強(qiang)）。
7. 有的規(gui)范規(gui)定(ding)，有支管(guan)連接的管(guan)子因開孔而被削(xue)弱(ruo)，除(chu)非管(guan)子周向應力(li)小于管(guan)材屈服強(qiang)度的20％，否則必須進行(xing)補強(qiang)板(ban)（圈）結構補強(qiang)。
