1. 再(zai)沸器的分類
①. 再(zai)(zai)沸(fei)(fei)(fei)(fei)器(qi)(qi)(qi)也稱重(zhong)沸(fei)(fei)(fei)(fei)器(qi)(qi)(qi)，是使(shi)液體再(zai)(zai)一次汽(qi)化(hua)(hua)的(de)(de)設(she)備。它的(de)(de)結構與(yu)冷(leng)凝器(qi)(qi)(qi)差(cha)不(bu)(bu)多，不(bu)(bu)過(guo)(guo)冷(leng)凝器(qi)(qi)(qi)是用來降溫(wen)的(de)(de)，而再(zai)(zai)沸(fei)(fei)(fei)(fei)器(qi)(qi)(qi)是用來升溫(wen)汽(qi)化(hua)(hua)的(de)(de)。再(zai)(zai)沸(fei)(fei)(fei)(fei)器(qi)(qi)(qi)是一個能夠交(jiao)換(huan)熱(re)量，同時有汽(qi)化(hua)(hua)空間的(de)(de)一種特殊換(huan)熱(re)器(qi)(qi)(qi)。再(zai)(zai)沸(fei)(fei)(fei)(fei)器(qi)(qi)(qi)多與(yu)分(fen)餾塔合用，再(zai)(zai)沸(fei)(fei)(fei)(fei)器(qi)(qi)(qi)中物料液位和分(fen)餾塔液位在同一高度(du)。從(cong)塔底線(xian)提供液相進入再(zai)(zai)沸(fei)(fei)(fei)(fei)器(qi)(qi)(qi)中。通常在再(zai)(zai)沸(fei)(fei)(fei)(fei)器(qi)(qi)(qi)中有部分(fen)液相被(bei)汽(qi)化(hua)(hua)。被(bei)汽(qi)化(hua)(hua)的(de)(de)兩相流回(hui)到分(fen)餾塔中，返回(hui)塔中的(de)(de)氣相組(zu)分(fen)向上通過(guo)(guo)塔盤，液相組(zu)分(fen)回(hui)到塔底。由于靜壓差(cha)的(de)(de)作用，塔底將會不(bu)(bu)斷補充(chong)被(bei)蒸(zheng)發掉的(de)(de)那部分(fen)液位。

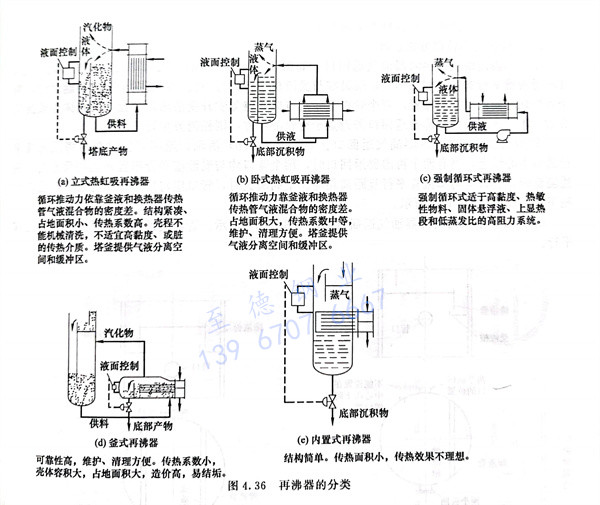

②. 再沸器分(fen)立式(shi)(shi)和臥式(shi)(shi)兩種(zhong)。立式(shi)(shi)再沸器包括(kuo)熱虹吸(xi)式(shi)(shi)、強制循(xun)(xun)環式(shi)(shi)。臥式(shi)(shi)再沸器包括(kuo)熱虹吸(xi)式(shi)(shi)、強制循(xun)(xun)環式(shi)(shi)、釜式(shi)(shi)、內置式(shi)(shi)，如圖4.36所示。
2. 再沸(fei)器的(de)安(an)裝工(gong)藝(yi)
①. 立式安裝在塔身上，這時要特別注意上方應留出檢修空間。臥式再沸器應靠近塔而布置，二者之間的距離應滿足不(bu)銹鋼管道的布置要求。再沸器抽管束的一端應有檢修場地和通道。與再沸器連接的進出管口方位應根據塔板的結構形式和再沸器的布置來決定。

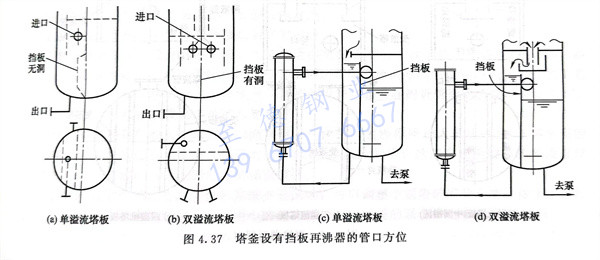

②. 如果(guo)塔(ta)釜設(she)有擋(dang)(dang)板，擋(dang)(dang)板上沒(mei)有開孔的(de)單溢(yi)流(liu)(liu)塔(ta)板，再沸(fei)器返回(hui)塔(ta)的(de)管口應位于降液管一側(ce)，即與塔(ta)底(di)再沸(fei)器的(de)液相管同(tong)側(ce)，最好平(ping)行于擋(dang)(dang)板，見圖4.37（a）。圖4.37（b）為雙溢(yi)流(liu)(liu)塔(ta)與再沸(fei)器連接的(de)進出管口方位示意圖。
3. 再沸器(qi)返回管口方位設(she)計

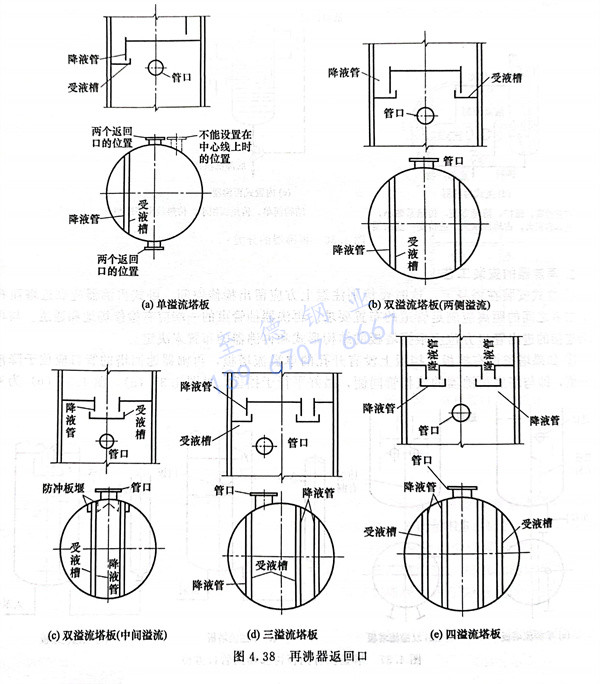

①. 例單溢(yi)(yi)流塔(ta)板的(de)(de)再沸(fei)器油氣返回(hui)(hui)口(kou)。如圖4.38（a）所(suo)示，返回(hui)(hui)口(kou)應(ying)設在(zai)塔(ta)中心線上，并與(yu)受(shou)液槽(cao)(cao)平行(xing)布(bu)置(zhi)(zhi)。如果不能，就設在(zai)與(yu)受(shou)液槽(cao)(cao)平行(xing)的(de)(de)另一側(ce)，當有兩(liang)(liang)個(ge)(ge)再沸(fei)器返回(hui)(hui)時，兩(liang)(liang)個(ge)(ge)管(guan)口(kou)均與(yu)受(shou)液槽(cao)(cao)平行(xing)布(bu)置(zhi)(zhi)，兩(liang)(liang)個(ge)(ge)管(guan)口(kou)呈相對方向，避(bi)免(mian)吹開(kai)受(shou)液槽(cao)(cao)即封盤上的(de)(de)液體導致封閉失(shi)敗。單溢(yi)(yi)流塔(ta)板的(de)(de)再沸(fei)器返回(hui)(hui)口(kou)若(ruo)設置(zhi)(zhi)于封盤的(de)(de)下方，則任何方位皆可。
②. 雙溢(yi)流塔(ta)板的(de)再沸器油氣返回(hui)(hui)口(kou)(kou)。如(ru)圖4.38（b）所(suo)示，返回(hui)(hui)口(kou)(kou)應(ying)設在與塔(ta)受(shou)液槽平(ping)行(xing)(xing)的(de)塔(ta)中心線上，當有兩個再沸器返回(hui)(hui)口(kou)(kou)時，兩個管口(kou)(kou)均與受(shou)液槽平(ping)行(xing)(xing)布置并呈相反方向。兩邊溢(yi)流時，管口(kou)(kou)應(ying)與降(jiang)(jiang)流管平(ping)行(xing)(xing)且距離相等。中間溢(yi)流時，管口(kou)(kou)應(ying)與降(jiang)(jiang)流管平(ping)行(xing)(xing)且置于(yu)受(shou)液槽稍(shao)下方，如(ru)圖4.38（c）所(suo)示。
③. 三溢流(liu)塔板的再沸器油(you)氣返回口如圖4.38（d）所示。管口應設在受液槽之間，并(bing)與其平行。
④. 四溢流塔板的再(zai)沸器油氣返回口(kou)如圖4.38（e）所示。管口(kou)應(ying)設在受液槽之間(jian)，并與其平行。
4. 再沸器進(jin)料管口方位(wei)設(she)計

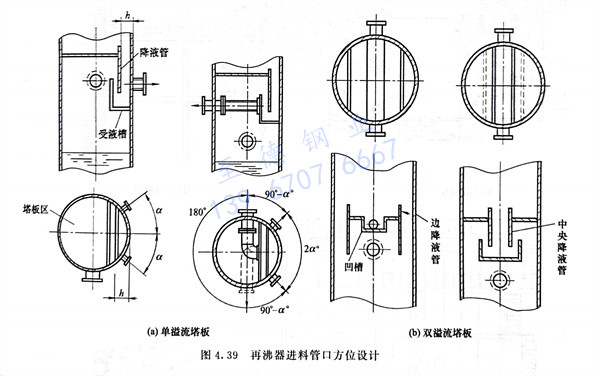

①. 對于單溢流塔(ta)板，如圖(tu)4.39（a）左圖(tu)所(suo)示(shi)，管(guan)口可(ke)設在2a范(fan)圍內，亦可(ke)利(li)用內部管(guan)子(zi)轉至(zhi)圖(tu)4.39（b）右圖(tu)所(suo)示(shi)180°的范(fan)圍內。
②. 對于雙(shuang)溢(yi)流塔板，圖(tu)4.39（b）左圖(tu)所示為邊降液(ye)式，管(guan)口(kou)從凹槽(cao)端引(yin)出。圖(tu)4.39（b）右(you)圖(tu)所示為中間降液(ye)，管(guan)口(kou)開在(zai)塔中心(xin)線(xian)上。上述兩(liang)種情況在(zai)塔槽(cao)較大時兩(liang)端同時裝(zhuang)管(guan)口(kou)，引(yin)出外部配管(guan)采用對稱配管(guan)。
③. 再沸器進(jin)料口也常由(you)塔(ta)底部(bu)引出。若底部(bu)有底部(bu)擋(dang)板存在時，管(guan)口通常設(she)置于(yu)塔(ta)底抽出管(guan)口及液(ye)位計管(guan)口的相反(fan)側。
