不銹鋼管道分支處補(bu)強方式(shi)的(de)選(xuan)擇，一般是通過定(ding)性分析和(he)定(ding)量計(ji)算相結合的(de)方式(shi)來確(que)定(ding)。定(ding)量計(ji)算的(de)詳(xiang)細講(jiang)述(shu)見(jian)本書第(di)三章中支管連接(jie)形式(shi)的(de)選(xuan)用與強度計(ji)算工(gong)程應用。
1. 分支(zhi)(zhi)(zhi)管(guan)連接方(fang)式(shi)的(de)選(xuan)用，主要(yao)根據管(guan)道的(de)設(she)(she)計溫(wen)度、設(she)(she)計壓力(li)、腐蝕余量等設(she)(she)計條件(jian)確定。分支(zhi)(zhi)(zhi)的(de)方(fang)法(fa)基本為兩種，對于低壓大直(zhi)徑管(guan)則直(zhi)接把分支(zhi)(zhi)(zhi)管(guan)焊于主管(guan)上；其(qi)他多(duo)數是利(li)用分支(zhi)(zhi)(zhi)管(guan)件(jian)進行分支(zhi)(zhi)(zhi)。
①. 當(dang)從主(zhu)(zhu)(zhu)管(guan)引出(chu)支(zhi)管(guan)，支(zhi)管(guan)直徑(jing)與主(zhu)(zhu)(zhu)管(guan)直徑(jing)的(de)比值大(da)于(yu)(yu)等(deng)于(yu)(yu)0.5時，采(cai)用(yong)異(yi)徑(jing)三(san)通或等(deng)徑(jing)三(san)通；當(dang)主(zhu)(zhu)(zhu)支(zhi)管(guan)為(wei)等(deng)徑(jing)時，應(ying)采(cai)用(yong)三(san)通。GB 50316規定：公稱壓(ya)力大(da)于(yu)(yu)或等(deng)于(yu)(yu)10MPa的(de)管(guan)道，主(zhu)(zhu)(zhu)支(zhi)管(guan)為(wei)異(yi)徑(jing)時，不宜(yi)采(cai)用(yong)焊接(jie)支(zhi)管(guan)，宜(yi)采(cai)用(yong)三(san)通或在主(zhu)(zhu)(zhu)管(guan)上(shang)開孔并焊接(jie)支(zhi)管(guan)臺。當(dang)主(zhu)(zhu)(zhu)管(guan)直徑(jing)大(da)于(yu)(yu)DN65而支(zhi)管(guan)直徑(jing)為(wei)DN40和以下時，根據設(she)計(ji)壓(ya)力的(de)大(da)小，采(cai)用(yong)支(zhi)管(guan)臺或半管(guan)接(jie)頭。
有(you)的規范規定(ding)，一般(ban)主管(guan)尺(chi)寸的一半(ban)并降低兩個尺(chi)寸系列(lie)，就沒(mei)有(you)三(san)通可(ke)供使(shi)用了，如(ru)主管(guan)為12”，標(biao)準(zhun)三(san)通一般(ban)可(ke)做到5＂（不常用的口徑(jing)），再(zai)低就沒(mei)有(you)三(san)通可(ke)供選(xuan)用了。
②. 普(pu)通(tong)無腐蝕(shi)性的(de)低溫介質（如LNG），在中、低壓條(tiao)件下（一(yi)般(ban)不大(da)于(yu)9MPa），小尺(chi)寸的(de)分支（≤2”），選(xuan)用(yong)(yong)半(ban)管接(jie)頭（half coupling），在高壓條(tiao)件下（一(yi)般(ban)大(da)于(yu)9MPa），小尺(chi)寸的(de)分支（≤2＂）選(xuan)用(yong)(yong)對焊(han)支管座（weldolet）。
③. 普(pu)通無腐蝕性的(de)低溫介質（如LNG），在(zai)中、低壓條(tiao)件(jian)下(xia)（一(yi)般(ban)＜6MPa），大(da)尺寸的(de)分支（＞2”），選用補強(qiang)板連接（reinforcing pad）；在(zai)高壓條(tiao)件(jian)下(xia)（一(yi)般(ban)大(da)于6MPa），大(da)尺寸的(de)分支（＞2”）選用對焊支管座（Weldolet）。
④. 等級表中(zhong)低溫管(guan)道的分支形(xing)式(shi)主要包括標準(zhun)三通、半(ban)管(guan)接頭、對(dui)焊支管(guan)座、補強板連接、直(zhi)接開口(kou)（較少）等形(xing)式(shi)。
⑤. 其他工況支管連接方式的選(xuan)用：
a. 主(zhu)管直徑(jing)小于(yu)DN50時(shi)，支管小于(yu)主(zhu)管，則(ze)用異(yi)徑(jing)三通或等徑(jing)三通加異(yi)徑(jing)短管。
b. 設(she)計壓力等于(yu)(yu)或大于(yu)(yu)2.0MPa、設(she)計溫(wen)(wen)度(du)超過250℃以及支(zhi)(zhi)管(guan)與主(zhu)管(guan)公(gong)(gong)稱直(zhi)徑(jing)(jing)之比大于(yu)(yu)0.8，或承(cheng)受機械振動、壓力脈動和溫(wen)(wen)度(du)急劇變化的(de)管(guan)道分支(zhi)(zhi)，應(ying)(ying)采用(yong)等徑(jing)(jing)異徑(jing)(jing)三(san)通；公(gong)(gong)稱直(zhi)徑(jing)(jing)小于(yu)(yu)或等于(yu)(yu)40mm的(de)管(guan)道，應(ying)(ying)采用(yong)承(cheng)插焊(han)（或螺紋）鍛(duan)制三(san)通；公(gong)(gong)稱直(zhi)徑(jing)(jing)等于(yu)(yu)或大于(yu)(yu)50mm的(de)管(guan)道，應(ying)(ying)采用(yong)對(dui)(dui)焊(han)三(san)通、對(dui)(dui)焊(han)加強管(guan)接頭(tou)（對(dui)(dui)焊(han)支(zhi)(zhi)管(guan)臺(tai)）或嵌入式(shi)（鞍(an)形）支(zhi)(zhi)管(guan)接頭(tou)。
c. 支(zhi)管(guan)通過加強管(guan)接頭(tou)（支(zhi)管(guan)臺(tai)(tai)）與主(zhu)管(guan)連(lian)接是指將(jiang)一(yi)個螺紋、承插(cha)焊(han)或對焊(han)的(de)管(guan)接頭(tou)或半(ban)管(guan)接頭(tou)（支(zhi)管(guan)臺(tai)(tai)）直(zhi)接焊(han)于(yu)主(zhu)管(guan)上而制成(cheng)，螺紋、承插(cha)焊(han)支(zhi)管(guan)臺(tai)(tai)用于(yu)直(zhi)徑≤DN40（NPS1 1/2）的(de)支(zhi)管(guan)連(lian)接。螺紋、承插(cha)焊(han)支(zhi)管(guan)臺(tai)(tai)在任(ren)何情況下其額定等級(ji)應大于(yu)等于(yu)2000lb。
d. 其他支(zhi)管(guan)(guan)連(lian)接(jie)可用直接(jie)焊接(jie)，但必須經校核(he)后(hou)明確是否增加(jia)補強(qiang)。直接(jie)焊接(jie)在主管(guan)(guan)上的(de)支(zhi)管(guan)(guan)連(lian)接(jie)，不宜用于有機械振(zhen)動、壓(ya)力(li)脈動和溫度急劇變化的(de)部位(wei)及設(she)計(ji)溫度超過425℃的(de)管(guan)(guan)道，當支(zhi)管(guan)(guan)連(lian)接(jie)處承受由于支(zhi)管(guan)(guan)熱(re)變形(xing)，外荷(he)載(zai)及支(zhi)架位(wei)移等引起(qi)的(de)應力(li)時(shi)，應對附加(jia)荷(he)載(zai)在支(zhi)管(guan)(guan)連(lian)接(jie)處產生的(de)影(ying)響(xiang)進行分析并采取必要的(de)加(jia)強(qiang)措施。
⑥. 依(yi)據管道等級(ji)中已經確定的法蘭壓力等級(ji)或公稱壓力來選用(yong)支管連接(jie)件(jian)。
一般，當(dang)法蘭(lan)的(de)公(gong)稱(cheng)(cheng)壓力(li)公(gong)稱(cheng)(cheng)壓力(li)≤2.5MPa（磅級系列≤150lb）時，綜(zong)合考慮其他工(gong)況后，支(zhi)管(guan)可直(zhi)接焊(han)(han)接在主管(guan)上；當(dang)公(gong)稱(cheng)(cheng)壓力(li)≥4.0MPa（磅級系列公(gong)稱(cheng)(cheng)壓力(li)≥300lb）時，則(ze)根據主管(guan)支(zhi)管(guan)公(gong)稱(cheng)(cheng)直(zhi)徑的(de)不同(tong)按對(dui)焊(han)(han)三通(tong)、對(dui)焊(han)(han)加強管(guan)接頭、承(cheng)插焊(han)(han)或(huo)螺紋(wen)連接三通(tong)、承(cheng)插焊(han)(han)或(huo)螺紋(wen)加強管(guan)接頭的(de)順(shun)序選(xuan)用(yong)。
2. 管件壁厚
在確定(ding)支管(guan)(guan)連接(jie)(jie)(jie)件(jian)(jian)的(de)(de)管(guan)(guan)子(zi)(zi)(zi)表(biao)(biao)號時(shi)，應根據管(guan)(guan)子(zi)(zi)(zi)與(yu)管(guan)(guan)件(jian)(jian)等強(qiang)度(du)的(de)(de)原則(ze)以(yi)及(ji)管(guan)(guan)件(jian)(jian)與(yu)管(guan)(guan)子(zi)(zi)(zi)連接(jie)(jie)(jie)方式而定(ding)。例如，當管(guan)(guan)子(zi)(zi)(zi)與(yu)管(guan)(guan)件(jian)(jian)采用對焊(han)連接(jie)(jie)(jie)時(shi)，管(guan)(guan)子(zi)(zi)(zi)與(yu)管(guan)(guan)件(jian)(jian)的(de)(de)管(guan)(guan)子(zi)(zi)(zi)表(biao)(biao)號應一(yi)致；而當管(guan)(guan)子(zi)(zi)(zi)與(yu)管(guan)(guan)件(jian)(jian)采用承(cheng)(cheng)插焊(han)或(huo)螺(luo)紋(wen)連接(jie)(jie)(jie)時(shi)，標準(zhun)的(de)(de)承(cheng)(cheng)插焊(han)和螺(luo)紋(wen)管(guan)(guan)件(jian)(jian)的(de)(de)管(guan)(guan)子(zi)(zi)(zi)表(biao)(biao)號只有(you)Sch80、Sch60、XXS，最低的(de)(de)管(guan)(guan)子(zi)(zi)(zi)表(biao)(biao)號就(jiu)是Sch80，也就(jiu)是說只要當承(cheng)(cheng)插焊(han)或(huo)螺(luo)紋(wen)管(guan)(guan)件(jian)(jian)所(suo)連接(jie)(jie)(jie)的(de)(de)管(guan)(guan)子(zi)(zi)(zi)表(biao)(biao)號不大于(yu)Sch80時(shi)，承(cheng)(cheng)插焊(han)或(huo)螺(luo)紋(wen)管(guan)(guan)件(jian)(jian)的(de)(de)管(guan)(guan)子(zi)(zi)(zi)表(biao)(biao)號就(jiu)選Sch80。而當所(suo)連接(jie)(jie)(jie)的(de)(de)管(guan)(guan)子(zi)(zi)(zi)表(biao)(biao)號大于(yu)Sch80時(shi)，承(cheng)(cheng)插焊(han)或(huo)螺(luo)紋(wen)管(guan)(guan)件(jian)(jian)的(de)(de)管(guan)(guan)子(zi)(zi)(zi)表(biao)(biao)號就(jiu)選Sch60或(huo)XXS。
當對焊三通(tong)主(zhu)管(guan)、支管(guan)所(suo)連接的管(guan)子(zi)(zi)(zi)的管(guan)子(zi)(zi)(zi)表(biao)號不同時(shi)，應(ying)注意(yi)三通(tong)主(zhu)管(guan)、支管(guan)端(duan)部的管(guan)子(zi)(zi)(zi)表(biao)號應(ying)分別與(yu)其所(suo)連接的管(guan)子(zi)(zi)(zi)的管(guan)子(zi)(zi)(zi)表(biao)號相(xiang)同，這樣就非常方(fang)便管(guan)道施工，管(guan)件不必現(xian)場再打坡口。
3. 支管直接焊(han)于主管的補(bu)強計算
GB／T 20801、SH／T 3059、GB 50316 等(deng)規范與ASME B31.3關于面積補強(qiang)法的計算基本相(xiang)同(tong)。

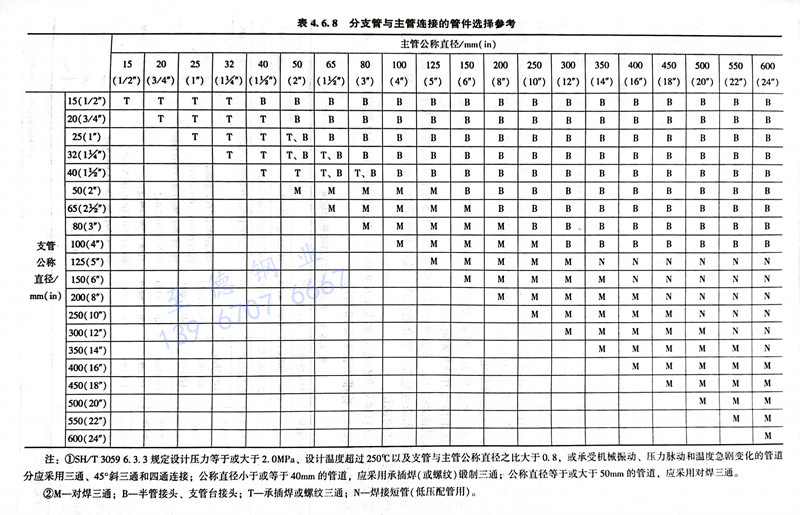

4. 分支管(guan)(guan)與主管(guan)(guan)連接的管(guan)(guan)件選(xuan)擇(ze)參(can)見表4.6.8。
