某大學對022Cr22Ni5Mo3N 雙相不銹鋼鋼焊接接頭應力腐蝕進行試驗，為氣田集輸管的設計、制造和維護提供了可靠的理論依據。

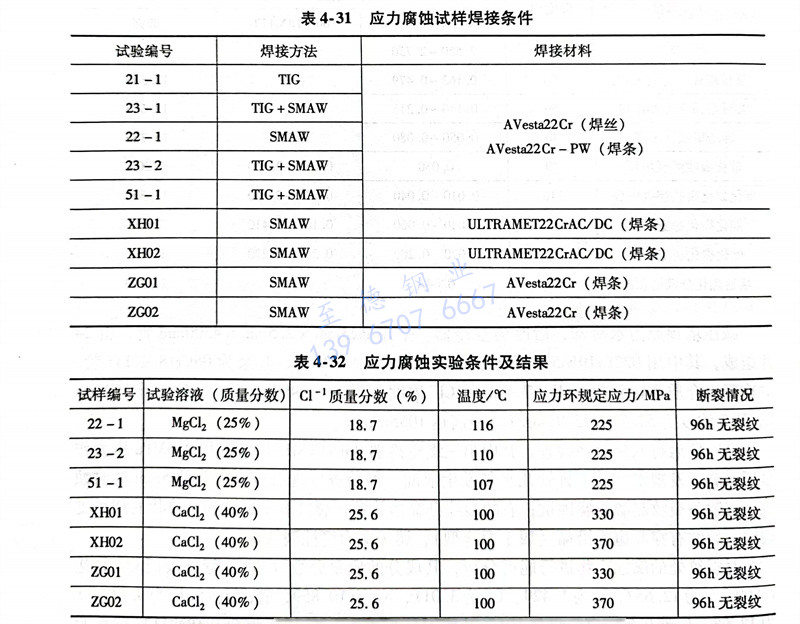

  試驗材料選用022Cr22Ni5Mo3N雙相(xiang)不銹鋼，經過鑄造和熱軋，再經過1050℃，1h的固溶處理，最后進行水淬。試樣為φ6mm的圓鋼，按TIG、SMAW、TIG＋SMAW等三種焊接方法焊接成9組，最后用不同廠家焊接材料的焊接試樣上取樣加工成焊接試樣，試樣焊接條件見表4-31。

  應(ying)力(li)(li)腐(fu)(fu)蝕(shi)試驗(yan)在(zai)美國某(mou)公(gong)司的應(ying)力(li)(li)環試驗(yan)系統中(zhong)進(jin)(jin)行，按ASTM G36標準(zhun)進(jin)(jin)行應(ying)力(li)(li)環腐(fu)(fu)蝕(shi)試驗(yan)，標準(zhun)介質為溶液25％MgCl2，在(zai)溶液中(zhong)經過96h應(ying)力(li)(li)環試驗(yan)后(hou)，所得(de)到(dao)的應(ying)力(li)(li)腐(fu)(fu)蝕(shi)結果見(jian)表(biao)4-32。說(shuo)明(ming)022Cr22Ni5Mo3N雙(shuang)相不銹(xiu)鋼在(zai)試驗(yan)條(tiao)件下具有良好的抗應(ying)力(li)(li)腐(fu)(fu)蝕(shi)性能，可在(zai)氣(qi)田(tian)集輸(shu)管網(wang)工程中(zhong)應(ying)用(yong)。
