①. 儲罐在進出口管段上合理選用防沉降、抗震金屬軟管或波紋補償器，以減輕儲罐沉降或地震破壞，罐前管線一般情況應采用撓性或彈性連接。

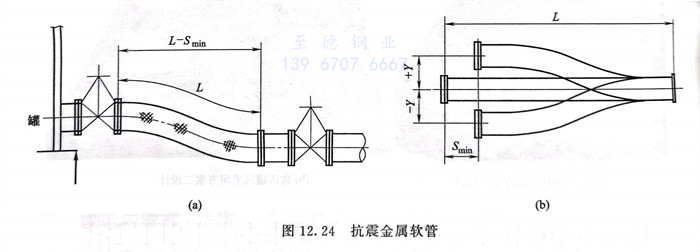

 ②. 金(jin)屬軟管應布(bu)置在靠近(jin)罐(guan)壁的(de)第一道(dao)閥(fa)門(men)和第二道(dao)閥(fa)門(men)之間，其安(an)裝形式見圖12.24，圖中L表(biao)示(shi)金(jin)屬軟管長度，ΔX表(biao)示(shi)沉降后的(de)水平最小(xiao)位(wei)移）。

 ③. 金(jin)屬軟管宜采用波紋管兩端(duan)帶法(fa)蘭，外部(bu)有網套的結(jie)構。波紋補(bu)償(chang)器應采用大拉桿橫向型結(jie)構。

   a. 地震烈度大于等于7度，地質(zhi)松軟的情況下，管徑大于等于150mm時可安(an)裝金屬(shu)軟管和(he)波紋補償器。

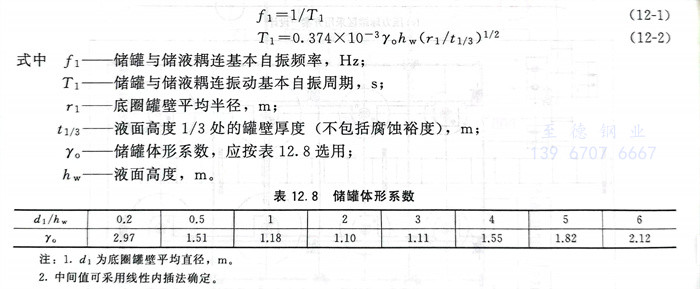

   b. 選用的(de)金(jin)屬(shu)軟管(guan)(guan)或(huo)波(bo)紋補(bu)(bu)(bu)償(chang)器的(de)基本自(zi)(zi)振(zhen)頻率(lv)應高于(yu)儲(chu)罐(guan)基本自(zi)(zi)振(zhen)頻率(lv)的(de)50％。當儲(chu)罐(guan)的(de)基本自(zi)(zi)振(zhen)頻率(lv)小于(yu)等于(yu)7Hz時，按標準(zhun)選用的(de)金(jin)屬(shu)軟管(guan)(guan)或(huo)波(bo)紋補(bu)(bu)(bu)償(chang)器可不考(kao)慮儲(chu)罐(guan)與(yu)金(jin)屬(shu)軟管(guan)(guan)或(huo)波(bo)紋補(bu)(bu)(bu)償(chang)器的(de)共(gong)(gong)振(zhen)影響。當儲(chu)罐(guan)的(de)基本自(zi)(zi)振(zhen)頻率(lv)大于(yu)7Hz時，應考(kao)慮儲(chu)罐(guan)與(yu)金(jin)屬(shu)軟管(guan)(guan)或(huo)波(bo)紋補(bu)(bu)(bu)償(chang)器的(de)共(gong)(gong)振(zhen)影響。儲(chu)罐(guan)與(yu)儲(chu)液(ye)耦(ou)連振(zhen)動基本自(zi)(zi)振(zhen)頻率(lv)為：

   c. 在(zai)選(xuan)用金屬軟管(guan)或波紋(wen)補(bu)(bu)償器(qi)時(shi)，應綜合考慮沉降量(liang)、設防烈度(du)、場地類別、工藝布置、工作溫度(du)、輸送介質、氣候(hou)條件、管(guan)徑大(da)小(xiao)和(he)最(zui)大(da)位移(yi)補(bu)(bu)償量(liang)等因素。

   d. 金(jin)屬軟(ruan)管或(huo)波紋補償器的(de)(de)最大橫向位(wei)移補償量應包括儲(chu)罐的(de)(de)地基(ji)沉降(jiang)(jiang)、溫度(du)變形、安(an)裝偏(pian)差和(he)地展引起的(de)(de)附(fu)加位(wei)移或(huo)沉降(jiang)(jiang)等(deng)，選(xuan)用金(jin)屬軟(ruan)管或(huo)波紋補償器。由儲(chu)罐的(de)(de)地基(ji)沉降(jiang)(jiang)、溫度(du)變形、安(an)裝偏(pian)差和(he)地震(zhen)引起的(de)(de)附(fu)加位(wei)移或(huo)沉降(jiang)(jiang)等(deng)引起的(de)(de)軸向位(wei)移由管線布置(zhi)補償。

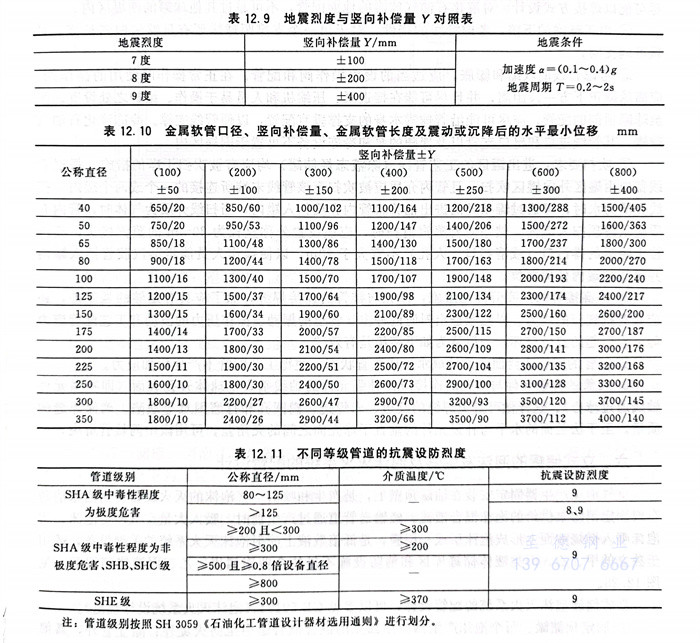

 ④. 金屬(shu)(shu)軟(ruan)管(guan)的(de)(de)豎向(xiang)(xiang)補(bu)(bu)償(chang)量Y值與地震(zhen)(zhen)烈度有關，可(ke)(ke)(ke)參照(zhao)表12.9所(suo)列數(shu)值（并(bing)參見圖12.24）。若(ruo)同(tong)(tong)時考(kao)慮地質條件不(bu)(bu)良(liang)而(er)引起的(de)(de)的(de)(de)下沉量，則(ze)豎向(xiang)(xiang)補(bu)(bu)償(chang)量Y值應考(kao)慮為(wei)兩者的(de)(de)綜合值。金屬(shu)(shu)軟(ruan)管(guan)與管(guan)線(xian)的(de)(de)連接(jie)，應采(cai)取(qu)法蘭(lan)連接(jie)，便于(yu)安裝(zhuang)、調節和(he)更換。金屬(shu)(shu)軟(ruan)管(guan)的(de)(de)直(zhi)(zhi)(zhi)徑(jing)，不(bu)(bu)應小于(yu)儲罐的(de)(de)進出(chu)油(you)接(jie)管(guan)的(de)(de)直(zhi)(zhi)(zhi)徑(jing)，一(yi)般(ban)可(ke)(ke)(ke)與儲罐的(de)(de)進出(chu)油(you)接(jie)管(guan)的(de)(de)直(zhi)(zhi)(zhi)徑(jing)相等；金屬(shu)(shu)軟(ruan)管(guan)承受壓力應大于(yu)等于(yu)1.0MPa。管(guan)線(xian)直(zhi)(zhi)(zhi)徑(jing)（金屬(shu)(shu)軟(ruan)管(guan)直(zhi)(zhi)(zhi)徑(jing)）與金屬(shu)(shu)軟(ruan)管(guan)長度（L）同(tong)(tong)豎向(xiang)(xiang)補(bu)(bu)償(chang)量（Y）、安裝(zhuang)距離（震(zhen)(zhen)動或沉降后的(de)(de)水(shui)平最小位移ΔX）的(de)(de)對應數(shu)值，可(ke)(ke)(ke)參考(kao)表12.10或由制造廠家提供。SH／T 3039《石油(you)化(hua)工非埋地管(guan)道(dao)(dao)(dao)抗震(zhen)(zhen)設(she)計通則(ze)》規定了管(guan)道(dao)(dao)(dao)抗震(zhen)(zhen)驗算的(de)(de)等級，見表12.11不(bu)(bu)同(tong)(tong)等級管(guan)道(dao)(dao)(dao)的(de)(de)抗震(zhen)(zhen)設(she)防(fang)烈度。

注：管(guan)道級別按照SH 3059《石油(you)化工管(guan)道設計器材選(xuan)用通則》進(jin)行劃(hua)分。
