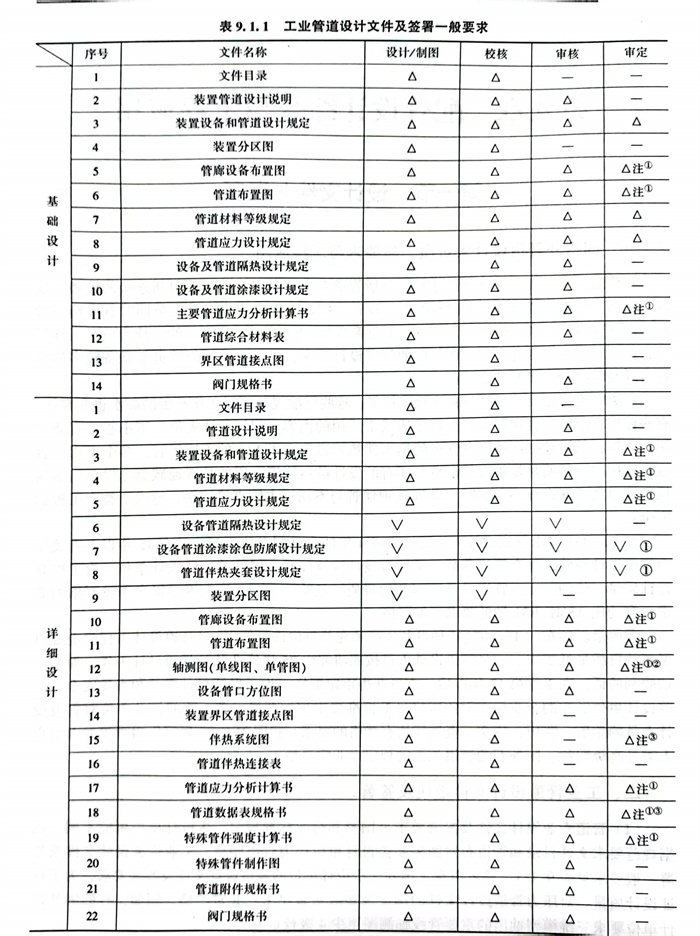

管道(dao)專業(ye)設(she)計(ji)(ji)(ji)(ji)文件及簽(qian)(qian)署(shu)(shu)要求(qiu)(qiu)見國家和(he)行業(ye)標(biao)準規定，各設(she)計(ji)(ji)(ji)(ji)單(dan)位可能不同。根據規范要求(qiu)(qiu)文件目錄和(he)管道(dao)布(bu)置(zhi)圖需(xu)要蓋設(she)計(ji)(ji)(ji)(ji)單(dan)位壓力(li)管道(dao)印(yin)章。工業(ye)管道(dao)設(she)計(ji)(ji)(ji)(ji)文件及簽(qian)(qian)署(shu)(shu)一般(ban)要求(qiu)(qiu)見表9.1.1。浙江至德鋼業(ye)有限公司技術人員(yuan)考察(cha)了(le)(le)國外一些(xie)設(she)計(ji)(ji)(ji)(ji)單(dan)位的管道(dao)設(she)計(ji)(ji)(ji)(ji)文件及簽(qian)(qian)署(shu)(shu)要求(qiu)(qiu)，為了(le)(le)保證設(she)計(ji)(ji)(ji)(ji)質(zhi)量，對壓力(li)管道(dao)設(she)計(ji)(ji)(ji)(ji)文件的深度及多級簽(qian)(qian)署(shu)(shu)要求(qiu)(qiu)均非(fei)常嚴格，例如，有的國外設(she)計(ji)(ji)(ji)(ji)單(dan)位要求(qiu)(qiu)三(san)維模型抽(chou)出的重(zhong)要管線軸測圖至少(shao)4級校審簽(qian)(qian)署(shu)(shu)。

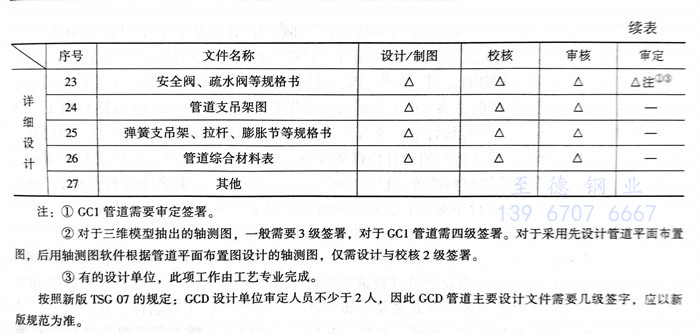

注：①. GC1管(guan)道需要審(shen)定簽署(shu)。
②. 對(dui)于(yu)(yu)三維模型抽出的軸測(ce)圖，一般需(xu)要(yao)3級簽(qian)(qian)署，對(dui)于(yu)(yu)GC1管(guan)道(dao)需(xu)四級簽(qian)(qian)署。對(dui)于(yu)(yu)采用(yong)先設計(ji)(ji)管(guan)道(dao)平(ping)面布置(zhi)圖，后(hou)用(yong)軸測(ce)圖軟件(jian)根據管(guan)道(dao)平(ping)面布置(zhi)圖設計(ji)(ji)的軸測(ce)圖，僅需(xu)設計(ji)(ji)與校核2級簽(qian)(qian)署。
③. 有(you)的設計(ji)單位，此(ci)項工作由工藝專業完成。
按照新版TSG 07的規定：GCD設計單位審定人(ren)員不少(shao)于(yu)2人(ren)，因此(ci)GCD管(guan)道主(zhu)要設計文件需要幾級(ji)簽字(zi)，應以新版規范為準。
管道器材選(xuan)用有(you)關設計文(wen)件：
①. 管(guan)道(dao)材料設計說明
包含管(guan)(guan)道材(cai)料(liao)(liao)施工、隔熱施工、涂漆施工說明。應滿(man)足整個工程(cheng)中(zhong)所能涉及(ji)的管(guan)(guan)道材(cai)料(liao)(liao)的標(biao)準、規(gui)范、單位、材(cai)料(liao)(liao)、標(biao)記、試驗、檢驗等(deng)條款，對常用管(guan)(guan)子、管(guan)(guan)件(jian)、閥(fa)門、法蘭、墊片、螺栓、螺柱（母）的尺寸及(ji)公差進行選擇(ze)并做(zuo)出規(gui)定
②. 管(guan)道材(cai)料等(deng)級規定
管(guan)(guan)(guan)道(dao)材(cai)(cai)料(liao)等(deng)級規(gui)(gui)定(ding)（包括(kuo)管(guan)(guan)(guan)道(dao)材(cai)(cai)料(liao)等(deng)級索引(yin)、管(guan)(guan)(guan)道(dao)材(cai)(cai)料(liao)等(deng)級表、管(guan)(guan)(guan)道(dao)壁厚表，管(guan)(guan)(guan)道(dao)分支管(guan)(guan)(guan)連接表，管(guan)(guan)(guan)道(dao)與儀表材(cai)(cai)料(liao)分界規(gui)(gui)定(ding)）。
管(guan)道材(cai)料等(deng)級索引：一般應包括管(guan)道等(deng)級、適用(yong)介(jie)質、使用(yong)溫(wen)度(du)范圍、法蘭壓力等(deng)級、基(ji)本材(cai)料和腐蝕裕(yu)量等(deng)內容。在(zai)基(ji)礎工(gong)程設計(ji)階段，可供(gong)工(gong)藝系統(tong)、儀(yi)表(biao)和設備等(deng)專業使用(yong)。
管(guan)(guan)道材料等級表：針(zhen)對某(mou)個(ge)管(guan)(guan)道等級，所使(shi)用的全部(bu)管(guan)(guan)道組成件(jian)包括(kuo)管(guan)(guan)子、管(guan)(guan)件(jian)、閥門(men)、法蘭、墊片及螺栓（母）以及其(qi)他附件(jian)所使(shi)用的標(biao)準、材料、尺寸、型(xing)號等作出規(gui)定。
管(guan)道(dao)壁(bi)厚表(biao)：針對具體等級(ji)，將(jiang)工程中(zhong)所使用的各種(zhong)等級(ji)管(guan)徑的管(guan)道(dao)壁(bi)厚進(jin)行規定并列出表(biao)格。
管道支(zhi)(zhi)管連(lian)接(jie)表：針(zhen)對每(mei)個(ge)具體等級，對從主(zhu)管上引出支(zhi)(zhi)管所采用(yong)的根部連(lian)接(jie)形式(shi)進(jin)行規定。
管(guan)道(dao)與(yu)儀(yi)表(biao)(biao)(biao)材料分界規(gui)定：將管(guan)道(dao)上的(de)儀(yi)表(biao)(biao)(biao)測(ce)量元(yuan)件(jian)按(an)儀(yi)表(biao)(biao)(biao)種類、管(guan)道(dao)的(de)等級對管(guan)道(dao)和儀(yi)表(biao)(biao)(biao)專業進行“元(yuan)件(jian)”歸屬(shu)分工(gong)，以保(bao)證管(guan)道(dao)和儀(yi)表(biao)(biao)(biao)各自使用元(yuan)件(jian)的(de)不(bu)錯、不(bu)漏，相互匹(pi)配。
③. 隔熱設計規定
對(dui)隔(ge)熱(re)等級、隔(ge)熱(re)材料、隔(ge)熱(re)厚(hou)度(du)、隔(ge)熱(re)結構的要求做具體的規定。
④. 防(fang)腐與(yu)涂漆(qi)設計規(gui)定
對防(fang)腐等(deng)(deng)級、防(fang)腐材料、防(fang)腐要(yao)求和涂漆涂色(se)的要(yao)求做具體的規定。鋼材表面原始銹(xiu)蝕等(deng)(deng)級，鋼材表面處理(li)，表面除銹(xiu)質量等(deng)(deng)級。設備、管(guan)道及鋼結構(gou)的表面色(se)及標(biao)志。埋地設備及管(guan)道的涂漆外防(fang)腐。
⑤. 管道隔熱材料匯總表(biao)
工程設計中(zhong)對所有(you)需隔熱的管道隔熱所用的主、輔材料的統(tong)計表。
⑥. 管道涂(tu)漆材料匯總表
工程設計中(zhong)對所(suo)有(you)需外部防腐的管(guan)道涂漆(qi)所(suo)用材料的統計表(biao)。
⑦. 管道(dao)綜合材(cai)料(liao)匯總表
包括：a. 管道(dao)綜合(he)材(cai)(cai)(cai)料(liao)(liao)匯總表(biao)（分區材(cai)(cai)(cai)料(liao)(liao)表(biao)，如(ru)果有）。供管道(dao)材(cai)(cai)(cai)料(liao)(liao)控(kong)制專(zhuan)業和用戶采(cai)(cai)購詢(xun)價用，按管道(dao)安(an)裝(zhuang)材(cai)(cai)(cai)料(liao)(liao)分類(lei)、分區、并(bing)有設計量(liang)和采(cai)(cai)購量(liang)的匯總材(cai)(cai)(cai)料(liao)(liao)表(biao)。
b. 管架材料匯總表（分區材料表，如果(guo)有(you)）。
c.設(she)(she)備(bei)、管(guan)道隔熱材料匯總表(biao)（分區材料表(biao)，如果(guo)有）。工程設(she)(she)計(ji)(ji)中對所有需隔熱的設(she)(she)備(bei)、管(guan)道隔熱所用(yong)的主、輔(fu)材料的統(tong)計(ji)(ji)表(biao)。（有的工程公(gong)司設(she)(she)備(bei)的材料統(tong)計(ji)(ji)由機(ji)械(xie)設(she)(she)備(bei)專業負責統(tong)計(ji)(ji)數量，然后把材料量提交給管(guan)道專業匯總。設(she)(she)備(bei)涂漆材料的統(tong)計(ji)(ji)程序也相同）。
d.設備、管(guan)道(dao)涂(tu)漆材(cai)料(liao)匯(hui)總表(biao)（分區(qu)材(cai)料(liao)表(biao)，如果有(you)）。工(gong)程設計(ji)中對(dui)所有(you)需外部防腐的(de)管(guan)道(dao)涂(tu)漆所用材(cai)料(liao)的(de)統(tong)計(ji)表(biao)。
⑧. 非(fei)標管(guan)件圖(tu)
工程設計中管道所用到的非標(biao)管件的制造、檢驗的設計圖。
⑨. 管道(dao)材料請購(gou)文件
工程設(she)計中編寫的一套用于采購(gou)(gou)(gou)的設(she)計文件，包括(kuo)：請購(gou)(gou)(gou)單、圖紙（如果有(you)）、設(she)計數據表以(yi)及管道(dao)材料請購(gou)(gou)(gou)說明書等。對于本工程采用的工程標準(zhun)和(he)(he)所采購(gou)(gou)(gou)的材料在制造(zao)、檢(jian)驗和(he)(he)試驗等方面(mian)要求的文件。
a. 請購(gou)單(dan)：工程名稱(cheng)、用戶名稱(cheng)、請購(gou)單(dan)號、工程代號、材(cai)(cai)料名稱(cheng)、規格、材(cai)(cai)料、標準、數量以(yi)及供(gong)(gong)貨方需(xu)要提(ti)供(gong)(gong)文件的(de)份(fen)數等買方的(de)具體要求。
b. 設計(ji)數據(ju)表(biao)(biao)：對(dui)所采購材料更具體的要求(qiu)，如疏(shu)水閥數據(ju)表(biao)(biao)、特(te)殊管件數據(ju)表(biao)(biao)。
c. 請購說明書(shu)：概(gai)述、圖紙(zhi)和(he)數據、采購技術(shu)要(yao)求、試驗(yan)(yan)和(he)檢(jian)驗(yan)(yan)、標記等。
