一、裝卸(xie)碼頭總(zong)管的布(bu)置
①. 在引(yin)堤或(huo)棧橋上(shang)敷設管(guan)(guan)道(dao)，宜沿引(yin)堤或(huo)棧橋一側或(huo)兩(liang)側布(bu)置(zhi)。當(dang)管(guan)(guan)道(dao)較多需分層布(bu)置(zhi)時，大管(guan)(guan)徑管(guan)(guan)道(dao)及檢修(xiu)頻繁的(de)管(guan)(guan)道(dao)應(ying)布(bu)置(zhi)在下層，兩(liang)層管(guan)(guan)道(dao)的(de)凈距不應(ying)小于(yu)0.8m，下層與地面(mian)的(de)凈引(yin)距不應(ying)小于(yu)0.4m。
②. 引(yin)堤(di)或棧橋一般(ban)較長，其上敷設的(de)(de)管道應有足(zu)夠的(de)(de)柔性，在(zai)引(yin)堤(di)或棧橋布置(zhi)之初(chu)，就應考慮設置(zhi)I形彎的(de)(de)需要。
③. 陸上輸油管道(dao)應沿道(dao)路呈帶狀布置，并減少交叉。管道(dao)應采用低支(zhi)墩敷(fu)設(she)，特(te)殊(shu)情況下可采用埋地(di)敷(fu)設(she)。
④. 碼頭上應(ying)有暢通(tong)的通(tong)道，供檢(jian)修和操作通(tong)行。
二、鶴管的配置
①. 裝卸(xie)碼頭采用的船用鶴管種類(lei)有自支(zhi)承(cheng)-單(dan)(dan)管手動(dong)、混支(zhi)承(cheng)-單(dan)(dan)管手動(dong)、分支(zhi)承(cheng)-單(dan)(dan)管手動(dong)、分支(zhi)承(cheng)-雙管手動(dong)等類(lei)型。
a. 自支承(cheng)雙配(pei)重單(dan)管(guan)船(chuan)用鶴(he)管(guan)是以(yi)物料管(guan)道自身作為支承(cheng)體(ti)，內外臂的(de)長度受到(dao)限制，最大長度不超過10m，適合安(an)裝在水位穩定的(de)河(he)流上。其管(guan)徑(jing)規格(ge)較小，可用于裝卸小型的(de)槽船(chuan)。
b. 混支承(cheng)單(dan)配(pei)重單(dan)管船(chuan)(chuan)用鶴管是物料管和支承(cheng)結構(gou)采用混合形式(shi)，略優于自支承(cheng)結構(gou)。但內外(wai)臂總長(chang)度也(ye)不(bu)超過18m，可用于裝卸中、小(xiao)型(xing)的(de)槽船(chuan)(chuan)。
c. 分(fen)支承單(dan)配重單(dan)管(guan)(guan)（雙(shuang)管(guan)(guan)）船用鶴管(guan)(guan)是(shi)一種大(da)型裝卸臂，這種形式是(shi)工(gong)作(zuo)管(guan)(guan)道與支承結構相互獨立，工(gong)作(zuo)管(guan)(guan)道受力較小，適(shi)合(he)于(yu)裝卸高溫、低溫的液體(ti)。它(ta)具有工(gong)作(zuo)管(guan)(guan)道口徑范(fan)圍廣，內外臂伸出長，適(shi)應槽(cao)船漂移范(fan)圍大(da)的特點，除部分(fen)手(shou)動操作(zuo)之外，大(da)部分(fen)配有液壓傳(chuan)動系統，廣泛用于(yu)大(da)型槽(cao)船的裝卸。
②. 不(bu)允許(xu)放(fang)空的(de)介質應(ying)采用密(mi)閉(bi)裝卸(xie)(xie)，鶴管(guan)(guan)的(de)氣(qi)相(xiang)(xiang)管(guan)(guan)應(ying)與儲罐的(de)氣(qi)相(xiang)(xiang)管(guan)(guan)相(xiang)(xiang)接，將排(pai)放(fang)氣(qi)排(pai)入儲罐，該氣(qi)相(xiang)(xiang)管(guan)(guan)避(bi)免出現(xian)下(xia)袋，以防凝(ning)液(ye)(ye)聚集，當(dang)配管(guan)(guan)不(bu)可(ke)避(bi)免出現(xian)下(xia)袋時，則(ze)必須(xu)在袋形最低點處設(she)集液(ye)(ye)包(bao)及(ji)排(pai)液(ye)(ye)管(guan)(guan)，并(bing)按工藝要求收集處理(li)或對集液(ye)(ye)包(bao)局(ju)部伴熱，使(shi)凝(ning)液(ye)(ye)蒸發，避(bi)免產生液(ye)(ye)封現(xian)象(xiang)。無毒害(hai)、非易(yi)燃易(yi)爆的(de)物料裝卸(xie)(xie)時，可(ke)設(she)放(fang)空管(guan)(guan)排(pai)放(fang)。
三(san)、裝卸碼頭管道(dao)布置(zhi)設計工程實例(li)

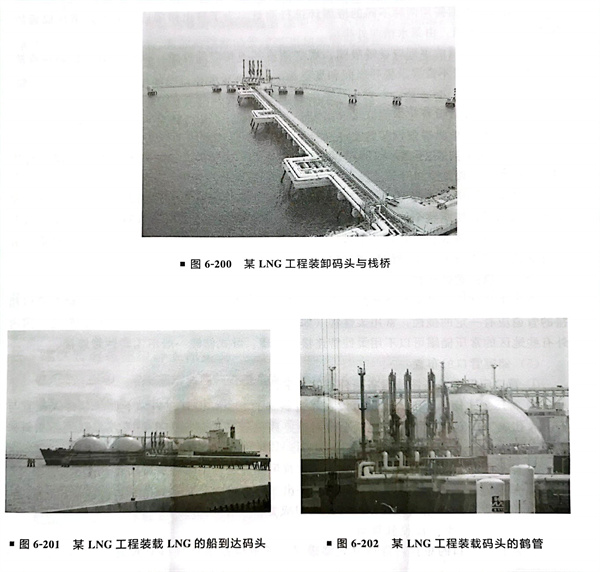

某LNG工程裝(zhuang)卸(xie)碼頭與棧橋（圖(tu)6-200～圖(tu)6-202）
