滲(shen)(shen)(shen)硼是模具(ju)制造行業常用(yong)的一種高(gao)溫化學熱處理(li)工藝(yi)。滲(shen)(shen)(shen)硼硬度(du)高(gao)達(da)1300～2000HV，耐磨性(xing)高(gao)，優于其他表面熱處理(li)；滲(shen)(shen)(shen)硼層熱穩定性(xing)好(hao)，在800℃以下能保持高(gao)硬度(du)，耐蝕性(xing)和(he)抗氧化性(xing)能較(jiao)好(hao)。
按(an)所用介質的(de)物理狀態，滲硼(peng)可分為固體(ti)(ti)滲硼(peng)、液(ye)體(ti)(ti)滲硼(peng)、膏劑滲硼(peng)、氣體(ti)(ti)滲硼(peng)和電解(jie)滲硼(peng)等。
1. 固體滲硼

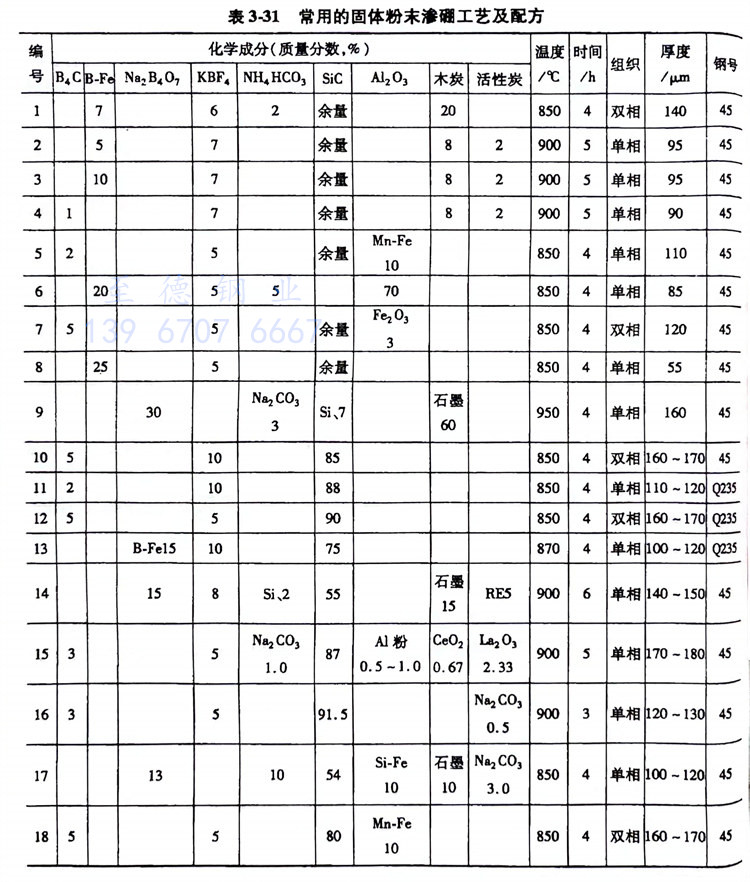

固體滲(shen)硼的(de)溫度為800～950℃，保溫時間2～6h，優點(dian)是設備簡單、操(cao)作方(fang)便、工(gong)件表(biao)面易清洗，因(yin)而(er)應用較(jiao)廣(guang)。常用的(de)固體粉末(mo)滲(shen)硼工(gong)藝及(ji)配方(fang)見表(biao)3-31。
2. 膏劑滲硼(peng)

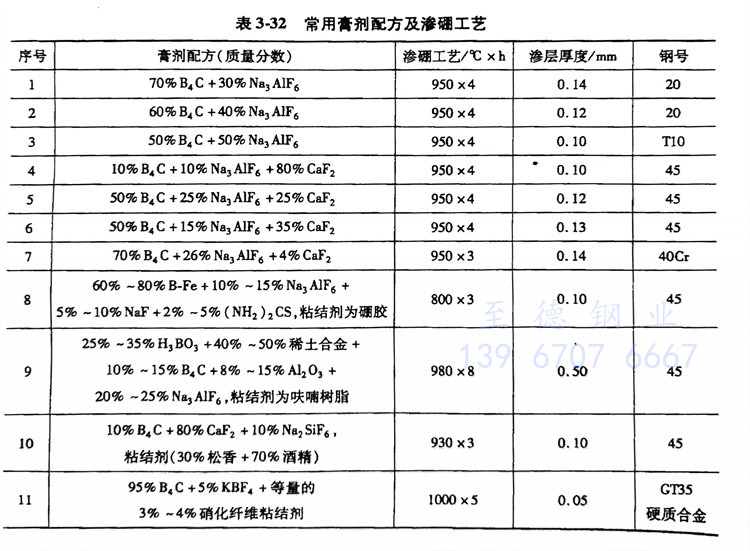

膏(gao)劑(ji)(ji)(ji)滲(shen)硼(peng)(peng)(peng)是固(gu)體滲(shen)硼(peng)(peng)(peng)的(de)一種發展。滲(shen)硼(peng)(peng)(peng)劑(ji)(ji)(ji)是由固(gu)體滲(shen)硼(peng)(peng)(peng)劑(ji)(ji)(ji)粉末與(yu)粘合(he)劑(ji)(ji)(ji)調制而(er)成(cheng)。在被滲(shen)零(ling)(ling)件表(biao)面涂(tu)上厚1～2mm的(de)滲(shen)硼(peng)(peng)(peng)劑(ji)(ji)(ji)，裝箱(xiang)加(jia)熱(re)或在保(bao)(bao)護氣氛中(zhong)加(jia)熱(re)保(bao)(bao)溫。膏(gao)劑(ji)(ji)(ji)滲(shen)硼(peng)(peng)(peng)既保(bao)(bao)持了固(gu)體滲(shen)硼(peng)(peng)(peng)的(de)優點，又(you)減少了滲(shen)硼(peng)(peng)(peng)劑(ji)(ji)(ji)的(de)消耗量，而(er)且易于局(ju)部滲(shen)硼(peng)(peng)(peng)，因而(er)特別適宜于耐磨(mo)零(ling)(ling)件的(de)滲(shen)硼(peng)(peng)(peng)。常用膏(gao)劑(ji)(ji)(ji)配方與(yu)滲(shen)硼(peng)(peng)(peng)工藝見表(biao)3-32。
3. 鹽浴(yu)滲(shen)硼

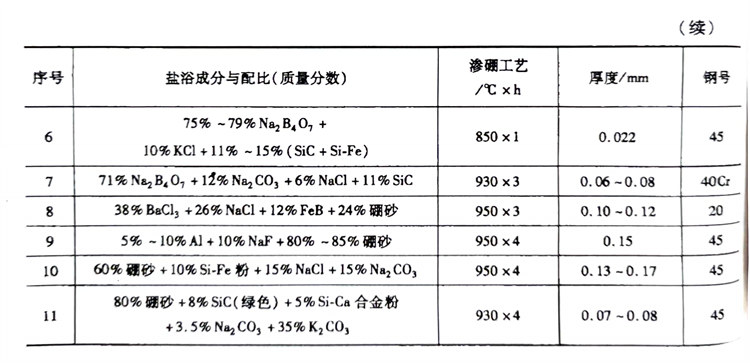

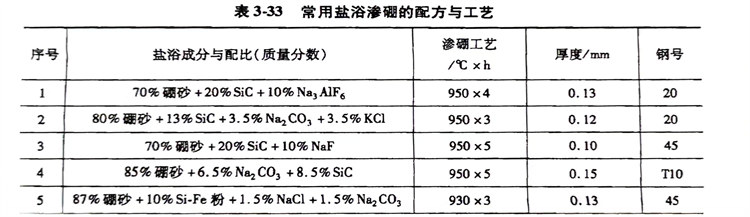

液體滲(shen)(shen)(shen)硼(peng)(peng)是在坩堝爐內進行。硼(peng)(peng)砂為(wei)主鹽(yan)，約占(zhan)70％（質量分數(shu)）以上，適(shi)當(dang)添加碳酸鹽(yan)、氯化(hua)物、氟(fu)化(hua)鈉及氟(fu)氯酸鈉等，可以改善鹽(yan)浴(yu)的流動(dong)性，并以金(jin)剛砂、鋁粉(fen)、硅(gui)(gui)鈣(gai)合金(jin)、硅(gui)(gui)鐵等作為(wei)還原劑(ji)。熔(rong)鹽(yan)滲(shen)(shen)(shen)硼(peng)(peng)的溫度一般(ban)為(wei)950～1000℃，時(shi)間一般(ban)不超過(guo)6h，時(shi)間過(guo)長易使滲(shen)(shen)(shen)硼(peng)(peng)層變(bian)脆，熔(rong)鹽(yan)滲(shen)(shen)(shen)硼(peng)(peng)設(she)備比較簡(jian)單，操作方(fang)(fang)便(bian)，工(gong)件沾鹽(yan)后不易清洗，帶有(you)小(xiao)孔、不通孔的零件不宜采用(yong)熔(rong)鹽(yan)滲(shen)(shen)(shen)硼(peng)(peng)。常用(yong)鹽(yan)浴(yu)滲(shen)(shen)(shen)硼(peng)(peng)的配方(fang)(fang)與工(gong)藝見表(biao)3-33。
氣體(ti)滲(shen)硼和電解滲(shen)硼等(deng)，由(you)于(yu)工業(ye)上使用較(jiao)少(shao)，故不再(zai)介(jie)紹。
滲(shen)硼(peng)工藝廣泛應用于各種冷作模具和(he)熱作模具。

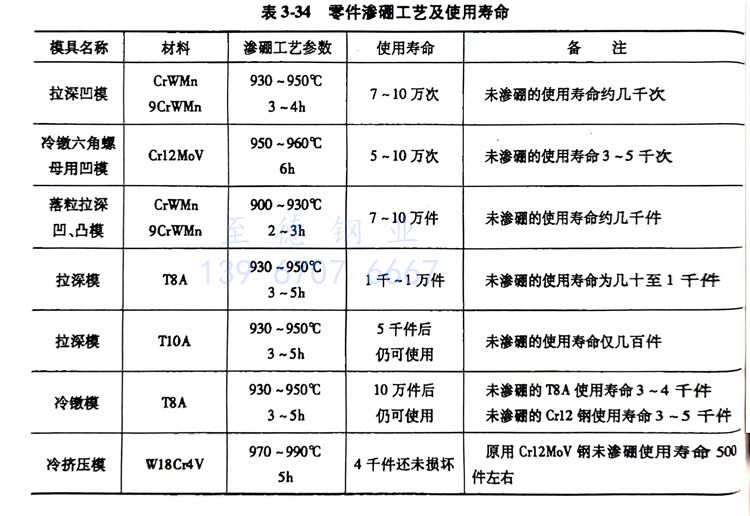

零件(jian)滲(shen)硼的缺點是滲(shen)層(ceng)脆(cui)性高，淬火(huo)時(shi)易產生裂紋。因此(ci)最好是滲(shen)硼溫度(du)與淬火(huo)溫度(du)相近時(shi)，滲(shen)硼與淬火(huo)結合進行。零件(jian)滲(shen)硼工(gong)藝及(ji)使用壽命情況見(jian)表3-34。
