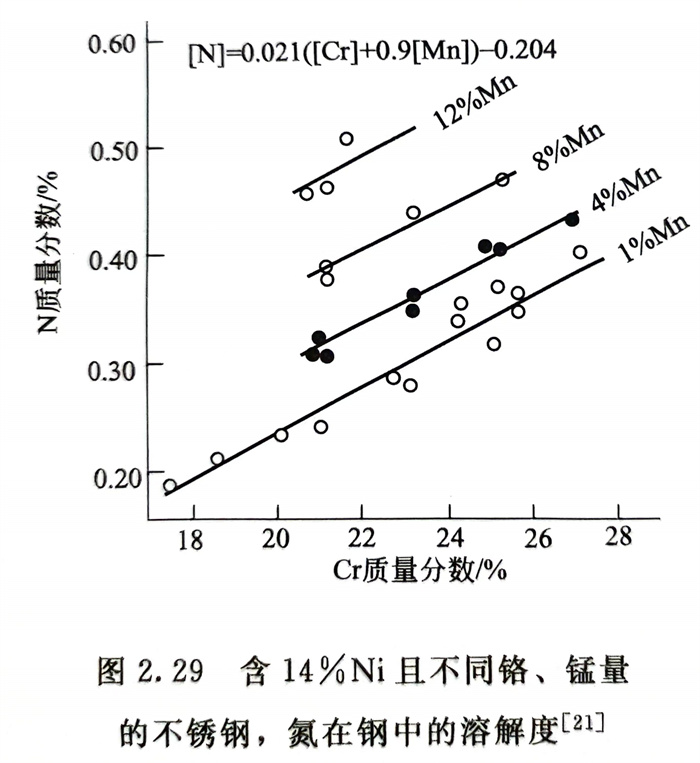

前面已提到，錳是較弱的奧氏體形成元素，它在不銹鋼中是一種脫氧劑，鋼中錳量一般≤1％或≤2％。隨不銹鋼中錳量的增加，可顯著提高氮在鋼中的溶解度（圖2.29）；錳、氮復合加入常常用來代替鋼中昂貴、稀缺的鎳。需要指出，向不銹鋼中復合加入錳、氮，僅能從組織上為獲得奧氏體組織而代鎳，但并不能在不銹耐蝕性方面代鎳，這也是由于錳元素本身特性所決定的，錳既不能提高不銹鋼的熱力學穩定性，也不能對鋼的鈍化行為產生任何有益的影響。

  早期，以錳、氮(dan)復合加入代(dai)替17-7型和(he)18-8型不(bu)銹(xiu)鋼中的(de)鎳，美國(guo)發展了(le)AISI 200系Cr-Mn-N不(bu)銹(xiu)鋼，近代(dai)，在開(kai)發超級奧氏體(ti)和(he)超級雙(shuang)相不(bu)銹(xiu)鋼的(de)過程中，也(ye)開(kai)始向鋼中加入少量(liang)錳，既可提高鋼中的(de)含氮(dan)量(liang)，穩定(ding)或(huo)控制(zhi)適宜相比例，又(you)可改善(shan)鋼的(de)性能(neng)，同時還可節約鎳元素。為了(le)同一目(mu)的(de)，最近出(chu)現的(de)幾種經濟型雙(shuang)相不(bu)銹(xiu)鋼也(ye)開(kai)始加入少量(liang)錳。

  錳(meng)(meng)(meng)(meng)對(dui)不銹鋼(gang)(gang)(gang)的(de)不銹耐蝕(shi)(shi)(shi)性(xing)(xing)的(de)影響(xiang)，基本上都是負面的(de)。并列入了(le)耐點(dian)(dian)蝕(shi)(shi)(shi)指(zhi)數 公(gong)式中(zhong)(zhong)(zhong)。圖(tu)2.30（A）、圖(tu)2.30（B）和(he)圖(tu)2.31則系錳(meng)(meng)(meng)(meng)對(dui)  奧氏體(ti)和(he)雙(shuang)相不銹鋼(gang)(gang)(gang)耐點(dian)(dian)蝕(shi)(shi)(shi)、耐縫(feng)隙腐(fu)蝕(shi)(shi)(shi)性(xing)(xing)能的(de)影響(xiang)。可以看出(chu)，隨(sui)錳(meng)(meng)(meng)(meng)量(liang)增加，鋼(gang)(gang)(gang)的(de)耐點(dian)(dian)蝕(shi)(shi)(shi)性(xing)(xing)、耐縫(feng)隙腐(fu)蝕(shi)(shi)(shi)性(xing)(xing)能下降(jiang)。這與錳(meng)(meng)(meng)(meng)和(he)硫(liu)形成MnS，或隨(sui)鋼(gang)(gang)(gang)中(zhong)(zhong)(zhong)錳(meng)(meng)(meng)(meng)量(liang)增加，MnS量(liang)增加，MnS中(zhong)(zhong)(zhong)的(de)鉻(ge)量(liang)低，MnS夾(jia)雜在腐(fu)蝕(shi)(shi)(shi)介質中(zhong)(zhong)(zhong)溶解，常常成為(wei)點(dian)(dian)蝕(shi)(shi)(shi)、縫(feng)隙腐(fu)蝕(shi)(shi)(shi)源有關。一些(xie)試驗指(zhi)出(chu)，當將18-8不銹鋼(gang)(gang)(gang)中(zhong)(zhong)(zhong)的(de)錳(meng)(meng)(meng)(meng)量(liang)降(jiang)到(dao)約0.1％，此鋼(gang)(gang)(gang)的(de)耐點(dian)(dian)蝕(shi)(shi)(shi)能力將有可能達到(dao)含2％Mo的(de)0Cr18Ni12Mo2（316）的(de)水平(ping)。

  為(wei)了發(fa)展以錳、氮代(dai)鎳(nie)不銹鋼(gang)和(he)為(wei)增加鋼(gang)中氮的(de)溶解度，進一步發(fa)揮(hui)氮在鋼(gang)中的(de)有(you)益作用，開(kai)發(fa)加少(shao)量(liang)錳的(de)奧氏體不銹鋼(gang)和(he)雙相不銹鋼(gang)時都要充分注意(yi)錳在不銹鋼(gang)中對耐蝕性(xing)(xing)，特別是耐點蝕性(xing)(xing)的(de)不利影(ying)響(xiang)。

  錳在(zai)不銹(xiu)鋼(gang)(gang)中(zhong)(zhong)的有益作用(yong)一是形成MnS，抑制(zhi)含鎳(nie)的不銹(xiu)鋼(gang)(gang)中(zhong)(zhong)硫的有害作用(yong)，提高鋼(gang)(gang)的熱(re)塑性；二是在(zai)焊接材料中(zhong)(zhong)加入2％以(yi)上(shang)的錳，可(ke)提高奧氏體(ti)不銹(xiu)鋼(gang)(gang)的焊縫抗熱(re)裂紋的敏感性。

  錳(meng)在不銹(xiu)鋼(gang)中還會促進σ相等脆(cui)性相的(de)(de)析出（圖2.32），降低鋼(gang)的(de)(de)塑、韌性，這也為錳(meng)在高鉻、鉬不銹(xiu)鋼(gang)中的(de)(de)應(ying)用帶來不利影(ying)響。
