高純鐵素體不銹鋼 Cr18Mo2 性(xing)能與特點

a. 力學性能和脆性轉(zhuan)變溫度

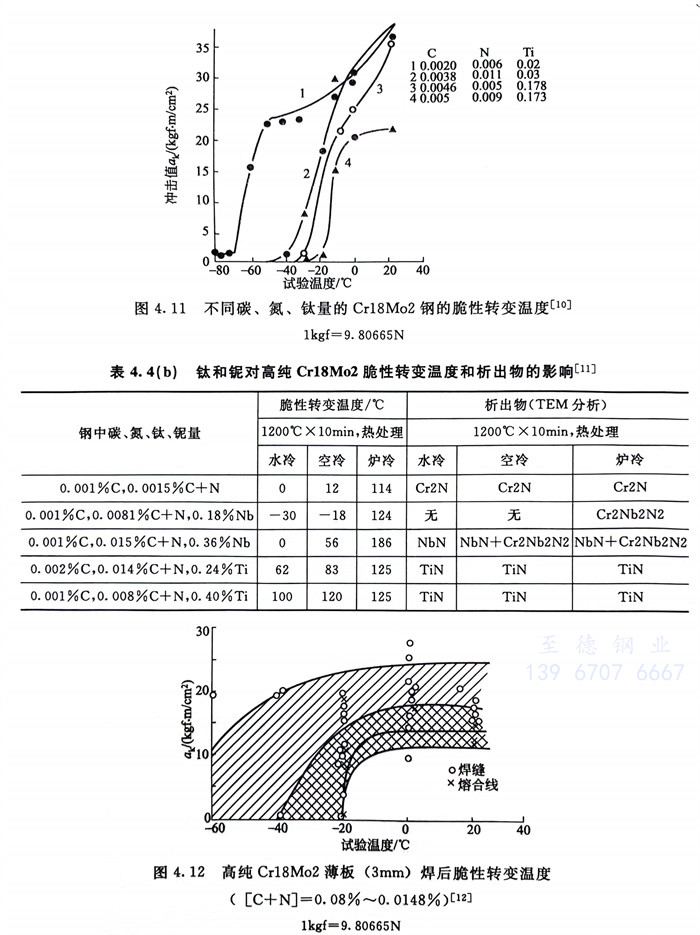

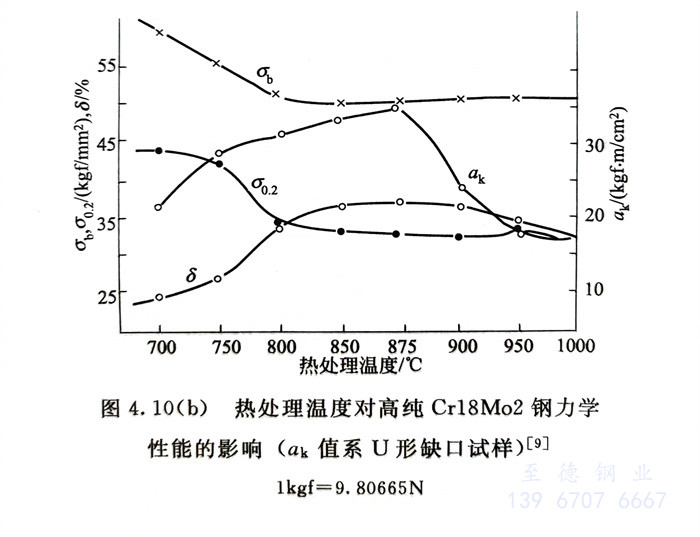

   一(yi)些結果見圖(tu)4.10（b）～圖(tu)4.12。可(ke)以(yi)(yi)看出(chu)，適宜的熱處理可(ke)以(yi)(yi)獲得滿(man)意的塑、韌性(xing)［圖(tu)4.10（b）］；盡量(liang)降低(di)鋼(gang)中的碳、氮含(han)(han)量(liang)，適量(liang)的鈦含(han)(han)量(liang)，可(ke)使此(ci)鋼(gang)的脆(cui)性(xing)轉變溫(wen)度(du)(du)降到-20℃以(yi)(yi)下（圖(tu)4.11）；在模擬焊接(jie)條件(jian)（1200℃×10min）并以(yi)(yi)不同(tong)(tong)速度(du)(du)冷卻(que)，所試(shi)驗(yan)的高純(chun)Cr18Mo2鋼(gang)中僅(jin)含(han)(han)0.001％～0.002％C，但C + N含(han)(han)量(liang)均≤0.015％，不論是(shi)否添加穩定(ding)元素Ti、Nb，只要有氮化物(wu)析出(chu)，也同(tong)(tong)樣會顯著提(ti)高鋼(gang)的脆(cui)性(xing)轉變溫(wen)度(du)(du)［表4.4（b）］，而(er)薄(bo)截面尺寸（3mm）的高純(chun)Cr18Mo2的焊接(jie)接(jie)頭（焊縫和熔合線(xian)）脆(cui)性(xing)轉變溫(wen)度(du)(du)也可(ke)低(di)于-20℃以(yi)(yi)下（圖(tu)4.12）。

b. 耐(nai)蝕性(xing)

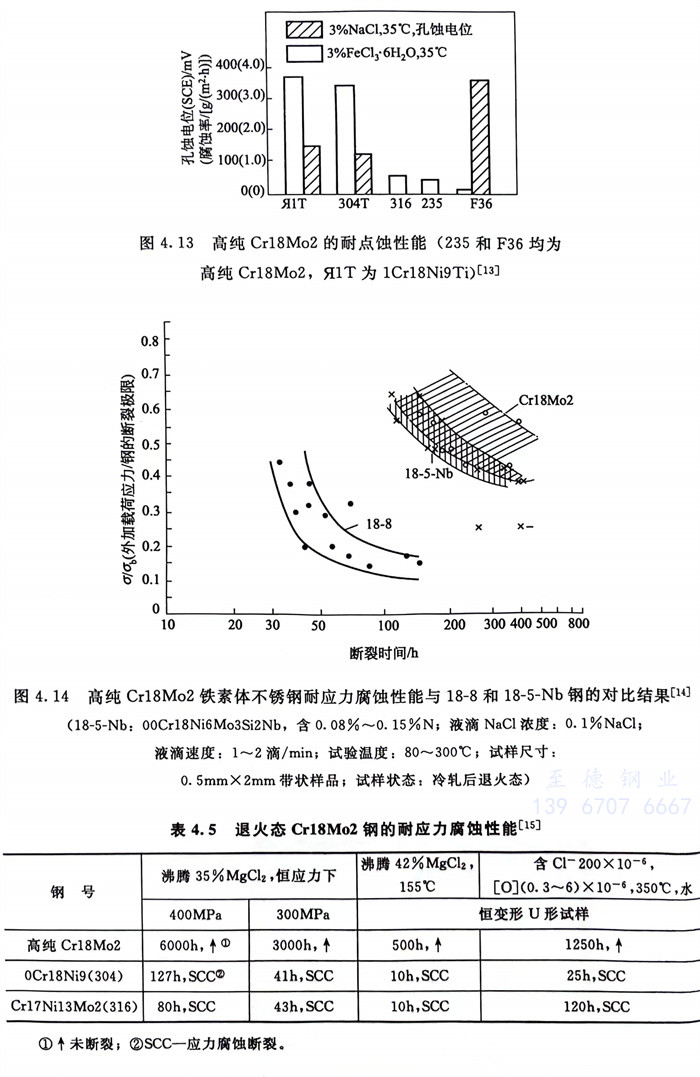

  高純Cr18Mo2的耐全面腐蝕和耐局部腐蝕性均優于0Cr18Mo2和00Cr18Mo2，在許多條件下與316（0Cr17Ni14Mo2）不銹鋼(gang)相當或稍優。高純Cr18Mo2不銹鋼耐氯化物應力腐蝕性能優良。一些經驗結果見圖4.13、圖 4.14 和表 4.5 。

c. 冷成型性

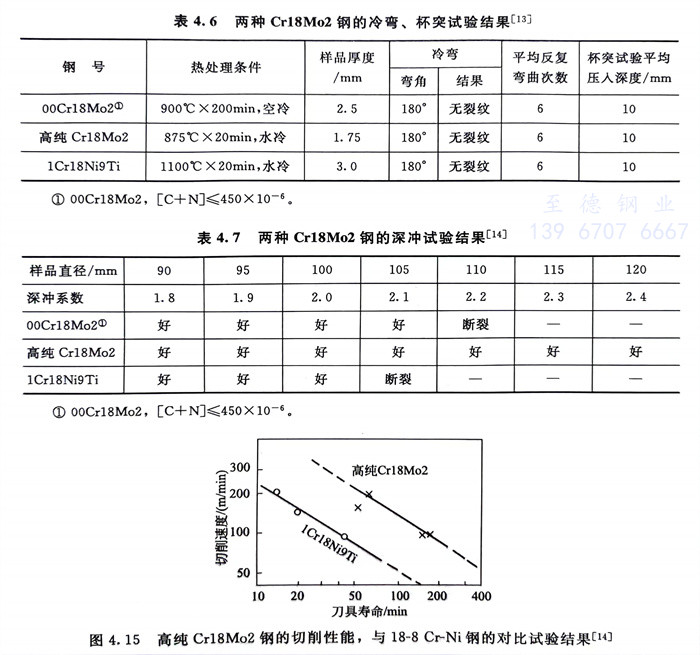

  高(gao)純(chun)Cr18Mo2具有(you)良(liang)好(hao)的冷成型性，一(yi)些試驗結果見表4.6和表4.7。此鋼(gang)還具有(you)良(liang)好(hao)的切削性，見圖4.15。

  表4.6 兩種(zhong)Cr18Mo2鋼的冷彎(wan)、杯突試驗結(jie)果

  表4.7 兩種Cr18Mo2鋼的深(shen)沖(chong)試驗結(jie)果

  圖4.15 高純Cr18Mo2鋼(gang)的(de)切削性(xing)能(neng)，與18-8 Cr-Ni鋼(gang)的(de)對比試驗(yan)結(jie)果

d. 焊接(jie)性

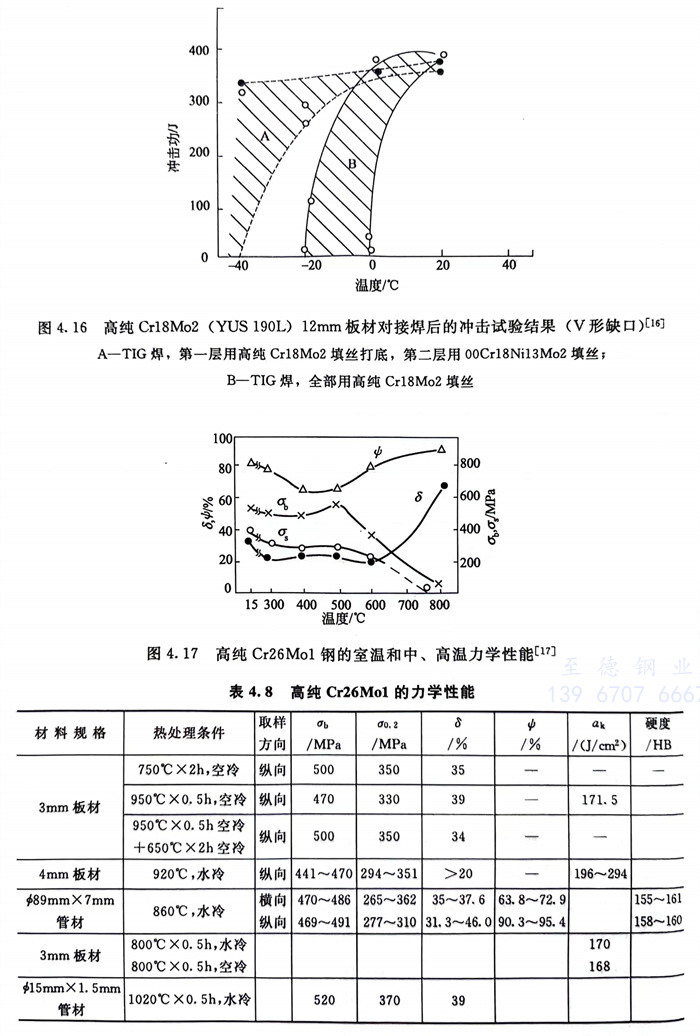

  高純Cr18Mo2焊接性良好，焊后脆性轉變溫度≤-20℃（圖4.12），含穩定化元素Ti、Nb時，沒有晶間腐蝕敏感性。當采用奧氏體不銹鋼作為焊接填絲時，焊后可獲更為滿意的脆性轉變溫度和韌性（圖4.16）。
