·熱軋1Cr18Ni9Ti 不銹鋼中(zhong)板一般系熱處(chu)理、酸洗后交貨,但使用中(zhong)發現在(zai)原(yuan)表面殘(can)留(liu)有局部氧化皮處(chu)出現嚴重銹蝕。

·對1Cr18Ni9T i 熱軋不(bu)銹(xiu)鋼(gang)中板經熱軋并熱處理后的表面氧化皮進行了分析:氧化皮通常有三層。內層為Cr₂O₃和Cr₂O₃·FeO,中間層為Fe₃O₄,外層為Fe₂O₃.

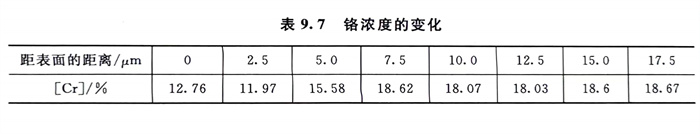

  隨距(ju)表面距(ju)離的(de)不同,鉻(ge)濃度的(de)變化見表9.7(基體(ti)鉻(ge)量為(wei)18.65%)。

  從表9.7中可知,由于(yu)氧化(hua)皮的形成,表面有貧鉻區(qu)產(chan)生。這是導致氧化(hua)皮處嚴重(zhong)銹蝕的原因。

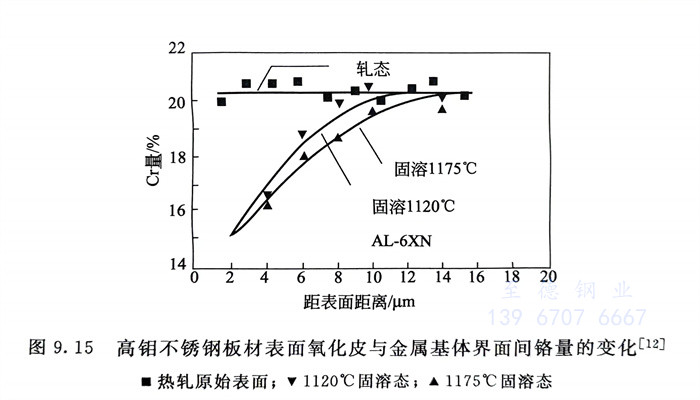

  ·國外曾(ceng)對00Cr21Ni25Mo6N高鉬不銹鋼(gang)(gang)熱軋板表面氧化(hua)(hua)皮(pi)(pi)和基體間的鉻(ge)量變化(hua)(hua)進(jin)行了分(fen)析,結果(guo)表明(圖9.15);貧鉻(ge)層(ceng)有12μm厚,鉻(ge)量最(zui)低(di)處(chu)濃度(du)約(yue)為15%。氧化(hua)(hua)皮(pi)(pi)的存在,表面層(ceng)的鉻(ge)量降低(di),使此鋼(gang)(gang)的耐(nai)點蝕性能下(xia)降。
