00Cr12NiTi（3CR12）系南非在20世紀80年代初開發的牌號，除超低碳、氮外，還含有少量（0.5％～1.5％）鎳和少量鈦，由于此鋼在適宜熱處理態具有鐵素體和超低碳馬氏體的雙相組織，因此，此鋼除具有上述現代低鉻鐵素體不銹鋼(gang)的性能外，還具有良好的強韌性，且成型性、焊接性和耐磨性優良，由于鈦的加入，焊后也沒有晶間腐蝕敏感性，此鋼即使厚度達30mm，焊后在0℃以下仍

  具有足夠的(de)韌性。在(zai)我國，此牌號(hao)已開始(shi)生產和(he)使(shi)用(yong)(yong)，在(zai)歐、美諸國和(he)地區也有類似牌號(hao)在(zai)大量(liang)生產和(he)應(ying)用(yong)(yong)。

一、力學性能(neng)

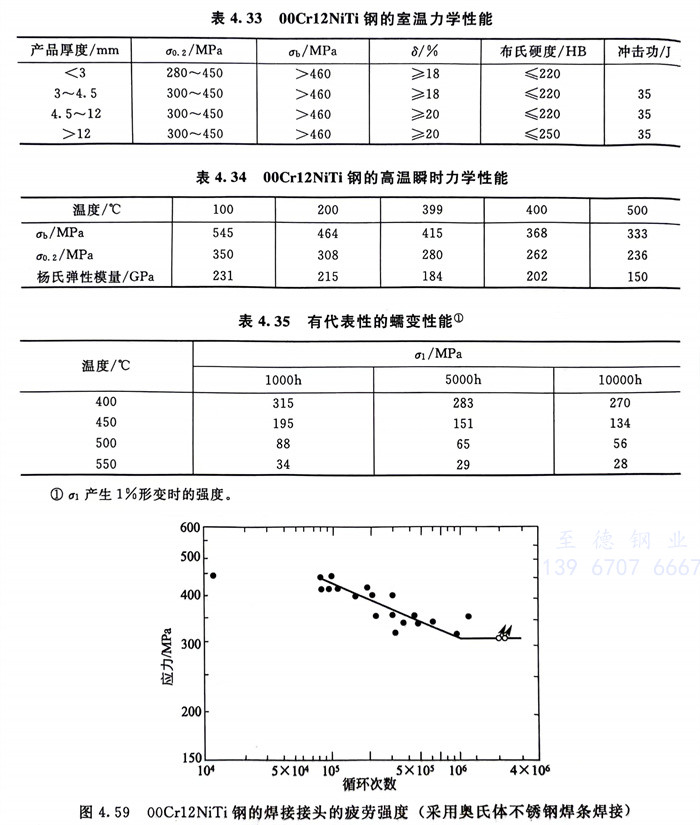

 00Cr12NiTi鋼的各(ge)種(zhong)力學性能見表(biao)4.33～表(biao)4.35和圖4.59。

 圖(tu)4.59 00Cr12NiTi鋼的焊接(jie)(jie)接(jie)(jie)頭的疲勞強度(du)（采(cai)用奧氏體不銹(xiu)鋼焊條焊接(jie)(jie)）

二、耐(nai)腐蝕和(he)磨蝕性能

  此鋼的耐(nai)蝕性(xing)雖然(ran)低(di)于(yu)含鉻量(liang)高(gao)的一些(xie)牌號，例(li)如(ru)430（1Cr17），但是其(qi)耐(nai)蝕性(xing)遠高(gao)于(yu)低(di)碳(tan)鋼和耐(nai)蝕低(di)合金鋼，此鋼主要用于(yu)不以表面美(mei)觀為主要要求(qiu)的弱腐蝕環境中。

 1. 在大氣中的耐(nai)蝕性(xing)

    圖4.60系在南非(fei)大氣條件進(jin)行(xing)20年試驗所取得的(de)結果，從圖4.60中(zhong)的(de)結果可以看出，00Cr12NiTi鋼(gang)的(de)耐蝕(shi)性比低碳(tan)鋼(gang)和CORTENO（科爾坦合(he)金）高幾(ji)個數量級。但(dan)是，不推薦(jian)將00Cr12NiTi鋼(gang)用(yong)(yong)于腐蝕(shi)環(huan)境中(zhong)的(de)裝飾用(yong)(yong)途，因為00Cr12NiTi表面常會(hui)形成(cheng)一(yi)層雖不影(ying)(ying)響結構穩(wen)定性的(de)銹(xiu)蝕(shi)影(ying)(ying)響美(mei)觀。如果使用(yong)(yong)時美(mei)觀很重要(yao)，當選用(yong)(yong)00Cr12NiTi鋼(gang)時表面需加涂層。

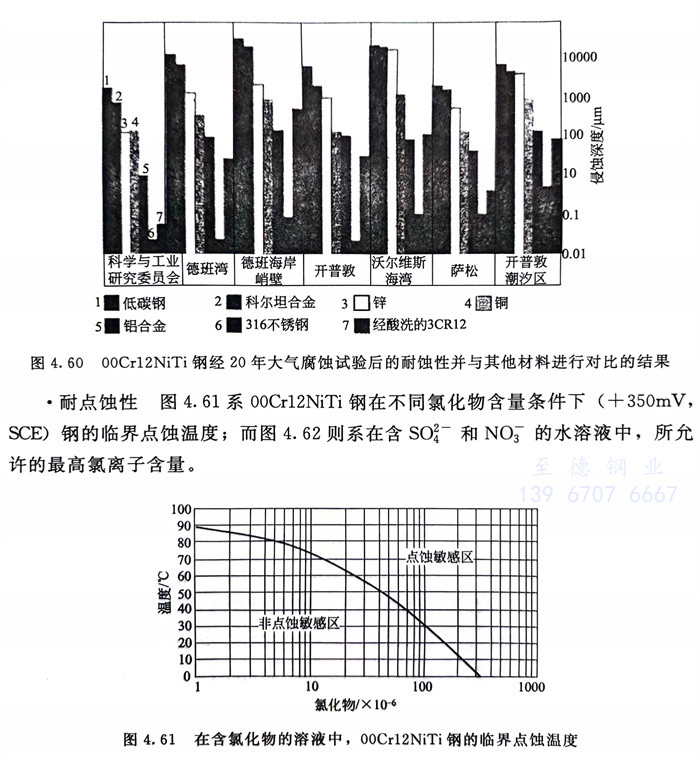

    圖4.60 00Cr12NiTi鋼經20年大(da)氣(qi)腐蝕(shi)試驗后(hou)的耐蝕(shi)性并(bing)與其(qi)他材料進(jin)行對比的結(jie)果

 2. 耐點蝕性

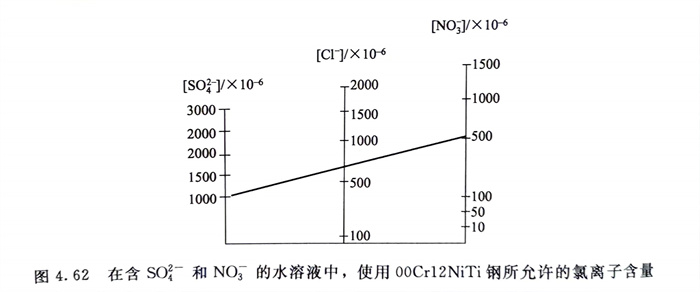

    圖(tu)4.61系00Cr12NiTi鋼(gang)(gang)在不同氯化物含(han)量條件下（＋350mV，SCE）鋼(gang)(gang)的(de)(de)臨界點蝕(shi)溫度；而(er)圖(tu)4.62則系在含(han) 和 的(de)(de)水溶液中，所(suo)允許的(de)(de)最高氯離子含(han)量。

 3. 耐(nai)晶間腐(fu)蝕性

    00Cr12NiTi經適宜焊接后，沒(mei)有晶間腐蝕的敏(min)感性。

 4. 耐應力腐蝕性

    在含硫化(hua)物環境中，00Cr12NiTi鋼(gang)會產生(sheng)應(ying)力(li)腐蝕，故不推薦無涂層的00Cr12NiTi鋼(gang)在這種用途(tu)中使(shi)用。

 5. 耐磨蝕性

    00Cr12NiTi鋼(gang)的(de)(de)耐(nai)磨(mo)蝕性(xing)遠(yuan)遠(yuan)優于(yu)(yu)表面無涂(tu)層和有涂(tu)層的(de)(de)低(di)(di)碳鋼(gang)和低(di)(di)合金鋼(gang)。圖4.63系耐(nai)磨(mo)試驗結果(guo)，由于(yu)(yu)此鋼(gang)耐(nai)濕(shi)態(tai)滑動磨(mo)損性(xing)優良(liang)，所以特別適用(yong)于(yu)(yu)礦石等的(de)(de)貯存、處理(li)和運(yun)輸等的(de)(de)設(she)備(bei)。但此鋼(gang)不適用(yong)于(yu)(yu)干(gan)磨(mo)損條件(jian)。

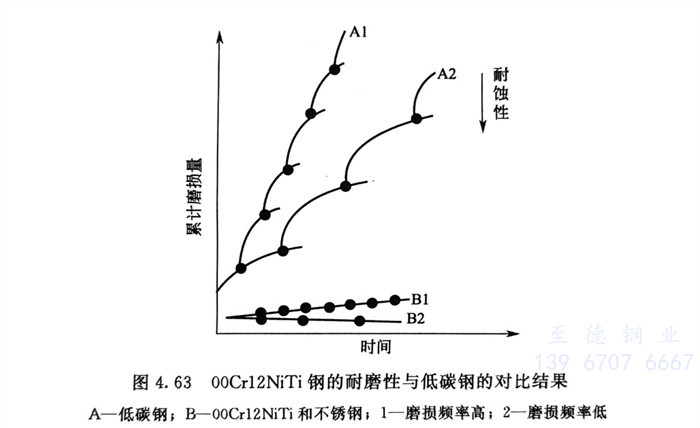

    圖4.63 00Cr12NiTi鋼(gang)的耐磨性與低(di)碳鋼(gang)的對比結果

三、冷熱(re)加工和(he)成型(xing)性能

  00Cr12NiTi具有良好的(de)冷(leng)、熱加工和成(cheng)型性(xing)(xing)。此鋼有良好的(de)冷(leng)成(cheng)型性(xing)(xing)，但彎曲(qu)時回彈(dan)性(xing)(xing)較大，苛(ke)刻的(de)冷(leng)成(cheng)型過(guo)程中需中間(jian)退火。

四(si)、焊接性

 具(ju)有良好的焊(han)(han)接性，可(ke)采(cai)用(yong)通用(yong)的焊(han)(han)接方法(fa)（MMA／SMAW，MIG／GMAW，TIG／GAW，FCAW和(he)PAW）進行焊(han)(han)接，且可(ke)與低碳鋼和(he)不(bu)銹(xiu)鋼進行焊(han)(han)接，建議采(cai)用(yong)AWS309C型焊(han)(han)條，00Cr12NiTi不(bu)銹(xiu)鋼同材(cai)焊(han)(han)接，可(ke)采(cai)用(yong)E308L和(he)E316L焊(han)(han)接材(cai)料，熱輸入應控制在0.5～1.5kJ／mm之間(jian)，焊(han)(han)后需經(jing)酸洗(xi)鈍化(hua)處理以去掉焊(han)(han)接接頭表面的氧(yang)化(hua)皮和(he)貧鉻(ge)層。

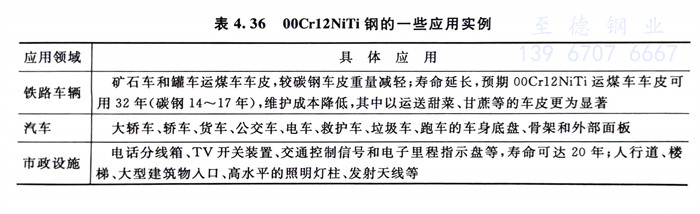

  00Cr12NiTi鋼(gang)(gang)易于生產，且成本低(di)(di)廉(lian)，使(shi)用(yong)性能優(you)良且使(shi)用(yong)工藝(yi)易于掌握。主要(yao)用(yong)于不(bu)銹(xiu)、耐磨蝕等(deng)用(yong)途，代替有(you)涂(tu)層和(he)不(bu)加(jia)涂(tu)層的(de)低(di)(di)碳鋼(gang)(gang)和(he)耐蝕低(di)(di)合金鋼(gang)(gang)，且壽(shou)命周期成本較低(di)(di)。目前(qian)，此鋼(gang)(gang)及相近牌號在英、美和(he)韓(han)國(guo)(guo)等(deng)國(guo)(guo)已廣(guang)泛應用(yong)，我國(guo)(guo)也已在推廣(guang)中，00Cr12NiTi鋼(gang)(gang)是(shi)一(yi)種具有(you)廣(guang)闊(kuo)發(fa)展前(qian)景的(de)現代低(di)(di)鉻不(bu)銹(xiu)鋼(gang)(gang)，表4.36列入了國(guo)(guo)外00Cr12NiTi鋼(gang)(gang)的(de)一(yi)些應用(yong)實例，供參考。
