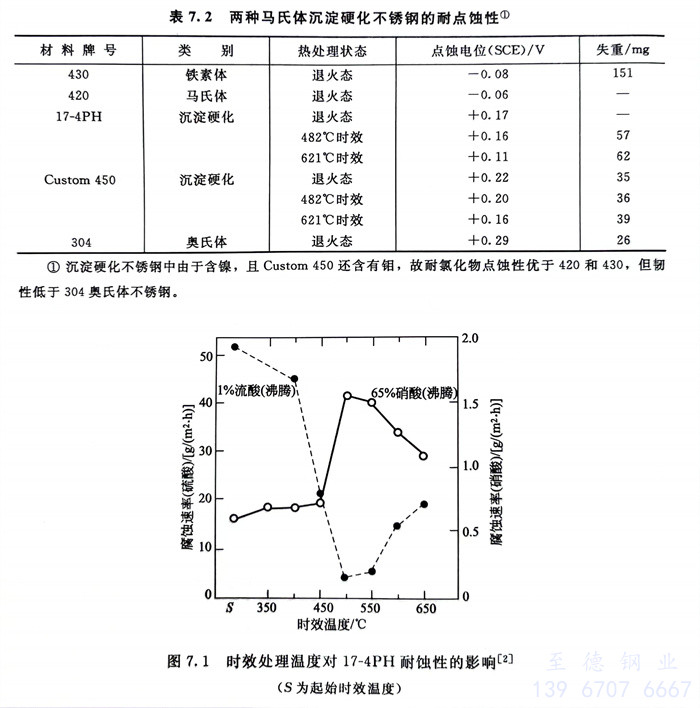

馬氏體沉淀硬化不銹鋼(gang)以17-4PH（0Cr17Ni4Cu4Nb）為代表，它是在馬氏體基體上析出富銅的ε相而強化。此類鋼的性能特點是強度高 ，具有不銹性和對弱介質的耐蝕性。表7.2和圖7.1列入了一些試驗結果。馬氏體沉淀硬化不銹(xiu)鋼熱處理相對比較簡單，也較容易焊接。但是，即使在軟化狀態下，冷成型性也不能滿足深沖用途的需求，同時在350～400℃間長期使用有脆化傾向，沖擊韌性較低。

  由于馬氏體(ti)時(shi)效不銹(xiu)(xiu)鋼含碳(tan)量低(di)（≤0.03％），（表7.3中Custom 455和IN-736便屬(shu)于超低(di)碳(tan)馬氏體(ti)時(shi)效不銹(xiu)(xiu)鋼）、含鎳量高（6％～10％）或10％～20％Co，固溶(rong)處(chu)理后可獲得高強、高韌(ren)(ren)的(de)(de)馬氏體(ti)基體(ti)，經(jing)時(shi)效處(chu)理后，在此基體(ti)上析出金屬(shu)間化(hua)合(he)物而使之強化(hua)，Custom 455的(de)(de)σb可達1700MPa（見表7.3）。它的(de)(de)性(xing)(xing)能特點是(shi)具有高的(de)(de)屈強比，強、韌(ren)(ren)性(xing)(xing)配合(he)好(hao)，低(di)溫韌(ren)(ren)性(xing)(xing)好(hao)，易冷、熱加工和焊接，焊前(qian)不需預熱，焊后不需熱處(chu)理。但缺(que)點是(shi)由于含鉻量低(di)，不銹(xiu)(xiu)耐蝕性(xing)(xing)要低(di)于其他(ta)類型的(de)(de)沉淀硬化(hua)不銹(xiu)(xiu)鋼。

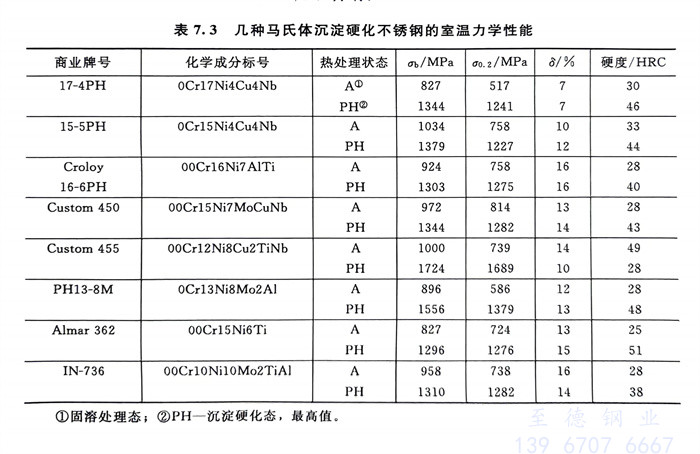

  表7.3 幾種馬(ma)氏(shi)體沉淀硬化不(bu)銹(xiu)鋼(gang)的室溫力學(xue)性能
