此類不(bu)銹鋼(gang)有：0Cr17Ni12Mo2（316），0Cr17Ni12Mo2N（316N）、00Cr17Ni14Mo2(316L)、00Cr17Ni13Mo2N(316LN)、0Cr19Ni13Mo3(317)、00Cr19Ni13Mo3(317L),、0Cr17Ni12Mo2Ti(316Ti)、0Cr17Ni12Mo2Nb(316Nb)、00Cr18Ni14Mo2Cu2(SUS 316J1L)。
0Cr17Ni12Mo2（316）是最常用的含鉬的鉻鎳奧氏體不銹(xiu)鋼，其產量在鉻鎳奧氏體不銹鋼中僅次于前述的0Cr18Ni9（304）。

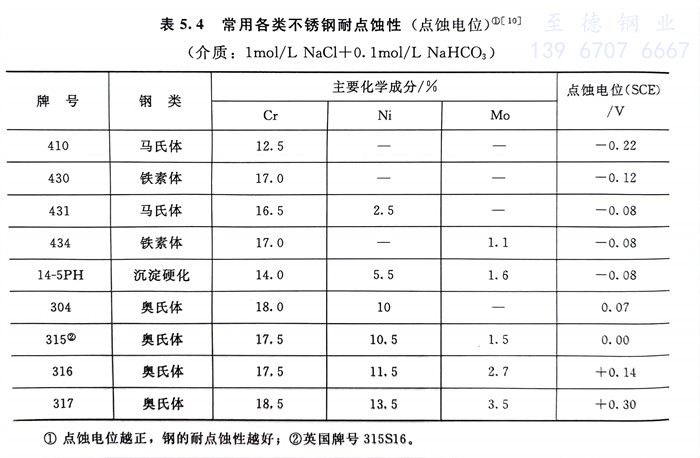

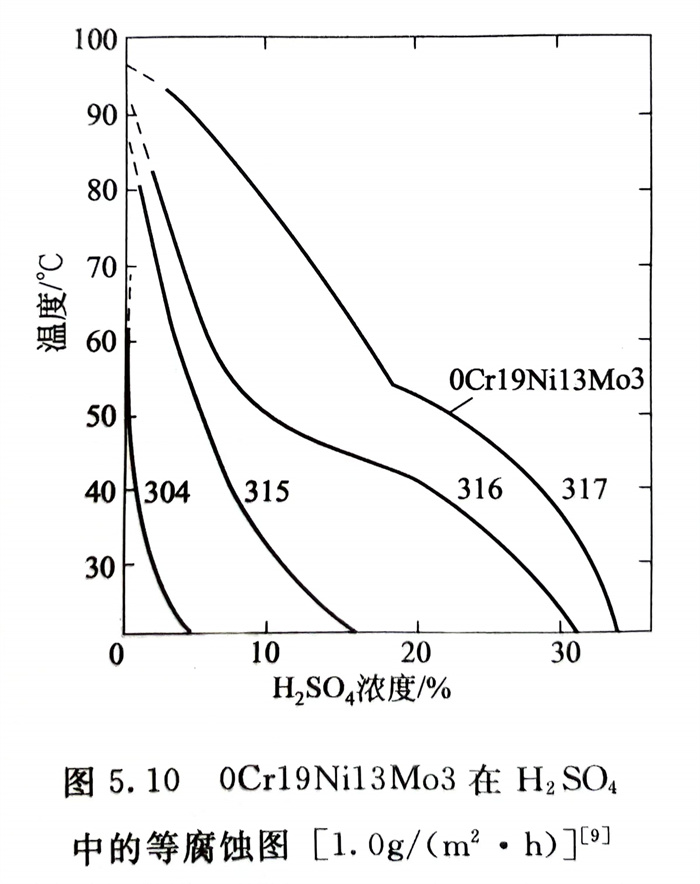

在前述18-8型鉻鎳奧氏體不銹鋼基礎上分別加入2％～3％和3％～4％Mo，主要是為了提高鋼的耐蝕性，特別是擴大了耐還原性酸，如H2SO4（圖5.10）、 和有機酸，如醋酸、甲酸等的耐全面腐蝕性及耐氯化物點蝕（見表5.4）和縫隙腐蝕的性能。而且隨鋼中鉬量的增加，在海洋性大氣和海水中的耐蝕性也有所提高，在含Cl的水介質中，0Cr17Ni12Mo2（316）的耐應力腐蝕范圍較0Cr18Ni9（304）明顯擴大（見前面圖5.6）。
17-12-Mo型(xing)鋼(gang)較18-8型(xing)鋼(gang)的(de)(de)含(han)(han)鎳量適(shi)量提高，其目的(de)(de)是(shi)平(ping)衡(heng)由于加入強烈(lie)形成鐵(tie)素(su)體(ti)(ti)元素(su)2％～4％Mo的(de)(de)作用(yong)，以保證鋼(gang)具有單(dan)一、穩定(ding)的(de)(de)奧(ao)氏(shi)體(ti)(ti)組(zu)織(zhi)。含(han)(han)氮(dan)的(de)(de)17-12-Mo型(xing)鋼(gang)，如0Cr17Ni12Mo2N和(he)00Cr17Ni13Mo2N比不(bu)含(han)(han)氮(dan)的(de)(de)鋼(gang)具有更(geng)高的(de)(de)強度和(he)更(geng)穩定(ding)的(de)(de)奧(ao)氏(shi)體(ti)(ti)組(zu)織(zhi)以及更(geng)佳(jia)的(de)(de)耐(nai)蝕性。
超低碳17-12-Mo型鋼，如00Cr17Ni14Mo2和00Cr17Ni13Mo3以及含鈦、鈮(ni)的0Cr17Ni12Mo2Ti和0Cr17Ni12Mo2Nb均具有良好的耐敏(min)化態晶間腐(fu)蝕(shi)性能，可用于大截面尺寸的焊(han)接件用途。
17-12-Mo型(xing)鉻鎳(nie)奧氏體不(bu)銹(xiu)鋼(gang)(gang)仍具有優良(liang)的(de)塑、韌性(xing)和焊接(jie)性(xing)，由于鉬的(de)加入(ru)，鋼(gang)(gang)的(de)室溫(wen)強度和高(gao)溫(wen)強度有所增加，但(dan)冷成型(xing)性(xing)較18-8型(xing)鉻鎳(nie)奧氏體不(bu)銹(xiu)鋼(gang)(gang)有所降低。
0Cr18Ni14Mo2Cu2鋼由(you)于鉬(mu)與銅復合的(de)作用，此鋼耐稀硫酸等還原性酸介質能力較單獨加鉬(mu)者(zhe)又(you)有所(suo)提高(gao)，由(you)于銅的(de)存在，此鋼的(de)冷(leng)成型性也有所(suo)改善，但(dan)熱加工性稍有降低。
