國內外大量采用二氧化碳汽提工藝來生產尿素（一種高效化肥）。一般是在高壓（140～250atm，1atm＝101325Pa）和溫度180～210℃條件下，由二氧化碳與氨合成。在高溫、高壓下，尿素生產過程中的中間反應物-氨基甲酸銨（尿素甲銨液）等，對不銹鋼有強烈的腐蝕性-破壞不銹鋼的鈍化膜并有去鈍化作用。在缺氧的條件下，00Cr17Ni14Mo2（316L）的腐蝕率可高達50mm/a，但若向尿素中加氧，由于可使不銹鋼鈍化，從而使00Cr17Ni14Mo2不銹鋼在尿素生產裝置上的應用成為了可能。但使用后發現普通00Cr17Ni14Mo2耐蝕性尚不足，隨后開發了專用于尿素生產的尿素級不銹鋼（316UG）。

  316UG要求鋼中(zhong)鉻量(liang)要≥18％，由于C、S、P等元素和殘余δ-鐵(tie)(tie)(tie)素體(ti)的(de)有(you)害作(zuo)用，要求C含量(liang)≤0.02％，P和S 含量(liang)≤0.015％，δ-鐵(tie)(tie)(tie)素體(ti)≤0.6％。為保證δ鐵(tie)(tie)(tie)素，鋼中(zhong)鎳量(liang)應在中(zhong)、上限，316UG已(yi)廣泛用于二(er)氧(yang)化碳汽提法(fa)生(sheng)產尿素的(de)合(he)成塔(ta)等四大高(gao)壓設備的(de)塔(ta)體(ti)和構件。

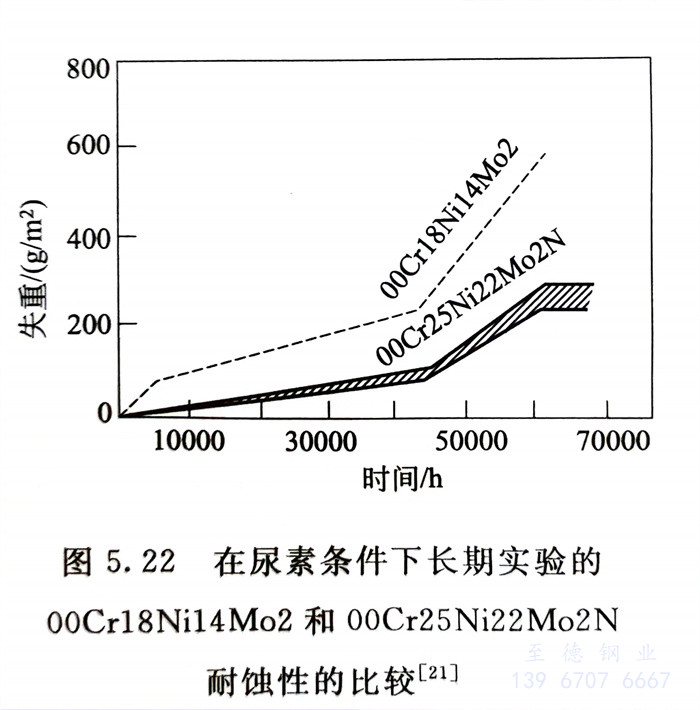

  00Cr25Ni22Mo2N（2RE69）是(shi)目前優于(yu)316UG的(de)最好的(de)一種(zhong)耐高溫、高壓下尿素腐蝕的(de)一種(zhong)高牌號不銹鋼。由于(yu)316UG長期使用后(hou)耐蝕性仍顯不足（圖5.22），00Cr25Ni22Mo2N的(de)使用范圍(wei)在不斷擴大。

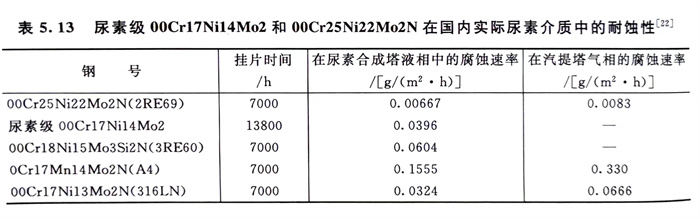

  表5.13列出了尿素級316L（316UG）和00Cr25Ni22Mo2在(zai)國內大(da)型尿素生產廠實際掛片試驗結果。可以看(kan)出，在(zai)尿素合成塔(ta)和汽提塔(ta)中，00Cr25Ni22Mo2N的(de)耐蝕(shi)(shi)性(xing)是(shi)最好(hao)的(de)。而無鎳的(de)鉻錳氮不銹鋼(gang)0Cr17Mn14Mo2N （A4）的(de)耐蝕(shi)(shi)性(xing)則是(shi)最差的(de)。
