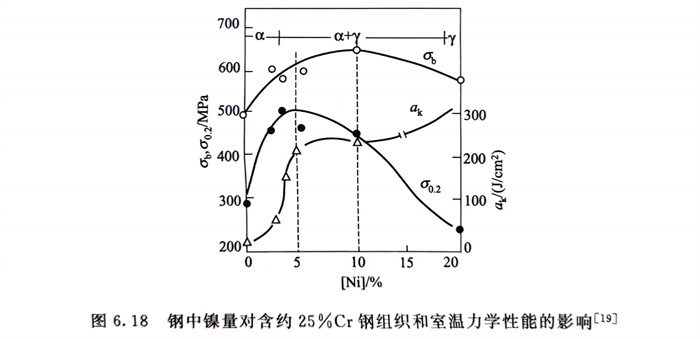

圖6.18系浙江至德鋼業有限公司試驗取得的結果。在含25％Cr雙相不銹鋼管的情況下，加入不同鎳量，調整不同的鉻當量／鎳當量以獲得不同的相比例并測定了它們的力學性能。可以看出，隨鋼中鎳量的增加，此鋼從單相鐵素體向α＋γ雙相組織過渡，當含鎳量約達18％時，又基本上系單相奧氏體。在雙相區內，當含鎳量在約5％時，鋼的屈服強度達到最高值，此時的a／γ比例并不到1：1，鎳量再增加，y量加大，則屈服強度明顯下降；當含鎳量約達10％，此時γ量已超過50％，鋼的抗拉強度達到最高值，隨后稍有下降；而鋼的沖擊韌性值則隨鎳量增加、γ相量的增多而提高，達單一奧氏體組織時，此鋼具有最高的沖擊韌性值。

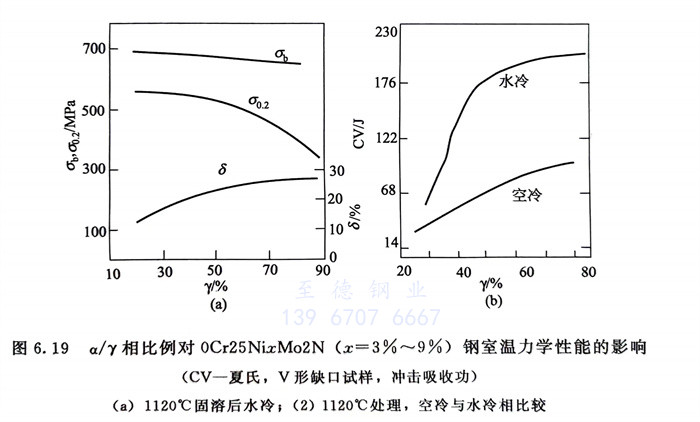

  圖6.19系含(han)3％～9％Ni的(de)0Cr25NixMo2N雙(shuang)相不(bu)銹鋼管，經(jing)不(bu)同(tong)固溶處理(li)后的(de)相比例對鋼的(de)力學(xue)性能的(de)影(ying)響。可(ke)以(yi)看出，隨γ奧氏(shi)體(ti)量增加，屈服強度明(ming)顯(xian)下降，而伸長(chang)率(lv)和沖(chong)(chong)擊(ji)功(gong)則明(ming)顯(xian)上(shang)升，此結(jie)果與圖6.18的(de)結(jie)果基本一(yi)致。圖中(zhong)(zhong)冷(leng)卻速度（水冷(leng)、空(kong)冷(leng)）不(bu)同(tong)，鋼的(de)沖(chong)(chong)擊(ji)功(gong)差別較大(da)，這顯(xian)示了鋼中(zhong)(zhong)鐵素體(ti)的(de)存(cun)在，碳、氮化(hua)物(wu)析出的(de)影(ying)響。

  研究表明，雙相(xiang)(xiang)(xiang)(xiang)(xiang)不銹鋼(gang)管(guan)的(de)力學性能(neng)中的(de)強度，在(zai)很大程度上取決于(yu)α相(xiang)(xiang)(xiang)(xiang)(xiang)量(liang)，而塑、韌性則(ze)取決于(yu)γ相(xiang)(xiang)(xiang)(xiang)(xiang)量(liang)。但是，同一種(zhong)雙相(xiang)(xiang)(xiang)(xiang)(xiang)不銹鋼(gang)，由于(yu)固溶(rong)溫(wen)度不同，雖然也(ye)會具有(you)不同相(xiang)(xiang)(xiang)(xiang)(xiang)比(bi)例(li)(li)(li)，但是，此(ci)時不僅(jin)(jin)相(xiang)(xiang)(xiang)(xiang)(xiang)比(bi)例(li)(li)(li)有(you)變化，而且(qie)還會有(you)其他相(xiang)(xiang)(xiang)(xiang)(xiang)的(de)溶(rong)解和析出(chu)以及(ji)兩相(xiang)(xiang)(xiang)(xiang)(xiang)中合金元(yuan)素(su)(su)的(de)重新分配(pei)等的(de)變化，與(yu)僅(jin)(jin)以合金元(yuan)素(su)(su)即(ji)鉻當量(liang)／鎳當量(liang)來(lai)調整鋼(gang)的(de)相(xiang)(xiang)(xiang)(xiang)(xiang)比(bi)例(li)(li)(li)相(xiang)(xiang)(xiang)(xiang)(xiang)比(bi)，用(yong)熱(re)處理(li)溫(wen)度來(lai)調整相(xiang)(xiang)(xiang)(xiang)(xiang)比(bi)例(li)(li)(li)影(ying)響的(de)因素(su)(su)較(jiao)多。故雙相(xiang)(xiang)(xiang)(xiang)(xiang)不銹鋼(gang)管(guan)多用(yong)合金元(yuan)素(su)(su)來(lai)調整鋼(gang)的(de)相(xiang)(xiang)(xiang)(xiang)(xiang)比(bi)例(li)(li)(li)。
