此處包括低鎳、高錳量的AISI 205和(he)在(zai)AISI 201、AISI 202基礎上開發的非AISI牌(pai)號。

一(yi)、低鎳高錳的AISI 205（1Cr17Mn15Ni1.5N0.3）

     此鋼較AISI 201加工(gong)硬化傾向小(xiao)，希(xi)望用于旋壓和特殊的深(shen)拉伸以及無(wu)磁、低溫(wen)等用途。

二、低冷加工硬化鋼(gang)211（0Cr16.5Mn6Ni5.5Cu1.7）

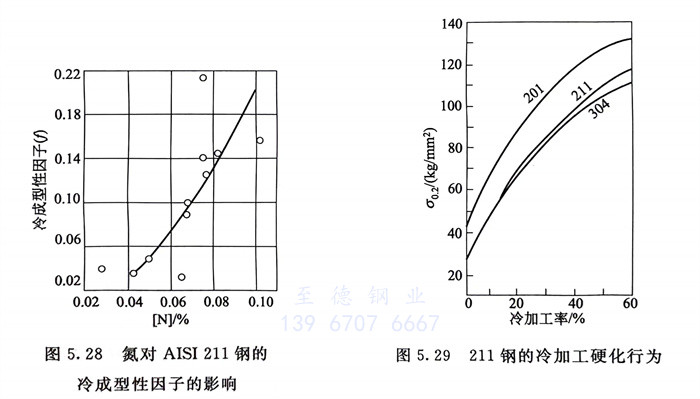

     211鋼(gang)(gang)(gang)系在 AISI 201的(de)基礎上(shang)提(ti)鎳、去氮(dan)和(he)加銅。提(ti)鎳和(he)加銅可降(jiang)(jiang)低鋼(gang)(gang)(gang)的(de)冷加工硬化(hua)傾向。鎳和(he)銅均(jun)可穩定(ding)奧氏體(ti)，提(ti)高鋼(gang)(gang)(gang)的(de)層錯能(neng)。去氮(dan)，把(ba)鋼(gang)(gang)(gang)中氮(dan)量降(jiang)(jiang)到(dao)≤0.05％，可使氮(dan)的(de)固溶(rong)強化(hua)作用下降(jiang)(jiang)，以降(jiang)(jiang)低鋼(gang)(gang)(gang)的(de)冷成型性因(yin)子（f）（見圖5.28），有益于改善鋼(gang)(gang)(gang)的(de)冷成型性。

     圖5.29系(xi)211鋼的冷(leng)加工(gong)硬化(hua)行為(wei)。可以看出，211鋼的冷(leng)加工(gong)硬化(hua)敏(min)感(gan)性低于AISI 201，但與(yu)AISI 304相近。211鋼的沖(chong)孔、打印、彎曲(qu)、拉(la)伸等(deng)也與(yu)AISI 304相同(tong)，是(shi)一種在冷(leng)成型性方面可與(yu)304互換的鉻錳系(xi)鋼。

三、204Cu （0Cr17Mn8Ni2.5Cu3N）

     此(ci)鋼 204Cu系(xi)在改進型201鋼基礎上(shang)加入了2.0％～4.0％Cu，雖含氮(dan)量(liang)要(yao)(yao)求(qiu)在0.05％～0.25％范圍內，但由于氮(dan)對冷成型性的(de)不利影響(xiang)，而(er)又(you)希望(wang)氮(dan)量(liang)盡量(liang)低的(de)一(yi)種牌號。為了節(jie)鎳，此(ci)鋼的(de)含鎳量(liang)在1.5％～3.5％區間內，此(ci)鋼國內外(wai)均主要(yao)(yao)用(yong)于冷鐓用(yong)途。
