不銹鋼中的硫和磷，除在易切削不銹鋼中作為合金元素外，一般是作為有害雜質對待的。標準中一般規定，

一、硫

  硫(liu)在不銹(xiu)鋼中的(de)溶解度很低，室溫，過量的(de)硫(liu)將大量形成(cheng)硫(liu)化物非金(jin)屬夾雜。

  硫可與(yu)不銹鋼中(zhong)的(de)鐵、鎳等(deng)形成低(di)熔(rong)點（＜1000℃）的(de)共晶并沿晶界分布(bu)。

  在不銹鋼熱加工過程中，由(you)于(yu)硫化物共晶已呈熔融狀態，常(chang)常(chang)導致鋼的(de)熱塑性下降并引起沿晶界的(de)開裂。輕則表面缺陷增多，磨削(xue)量(liang)加大(da)，成材率降低，重(zhong)則造(zao)成大(da)量(liang)廢品。

  硫可增(zeng)加(jia)鋼的(de)易切削性，但硫的(de)加(jia)入(ru)將顯著降(jiang)低鋼的(de)耐點(dian)蝕性（見表9.2）

  在具有特(te)殊要求的硝酸級(ji)和(he)尿素級(ji)不(bu)銹鋼(gang)中，對(dui)鋼(gang)中硫含量(liang)規定應(ying)≤0.010％或≤0.015％，實(shi)際控制都希望(wang)在≤0.005％。

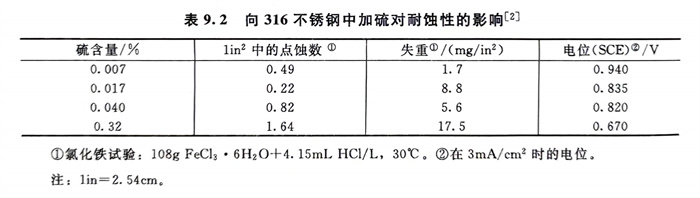

  表9.2 向316不銹鋼中加硫對耐蝕性的影響

二、磷

  磷(lin)(lin)在(zai)不銹鋼中(zhong)(zhong)有相當的(de)溶解度。不銹鋼中(zhong)(zhong)磷(lin)(lin)量(liang)一般要求≤0.035％，但由于(yu)磷(lin)(lin)可(ke)(ke)(ke)提高鋼的(de)強度，所以(yi)在(zai)某些(xie)高強度不銹鋼中(zhong)(zhong)含磷(lin)(lin)量(liang)可(ke)(ke)(ke)達0.25％～0.30％。由于(yu)磷(lin)(lin)可(ke)(ke)(ke)提高鋼的(de)易(yi)切削性，因而，有的(de)不銹鋼中(zhong)(zhong)也加入(ru)少(shao)量(liang)磷(lin)(lin)。

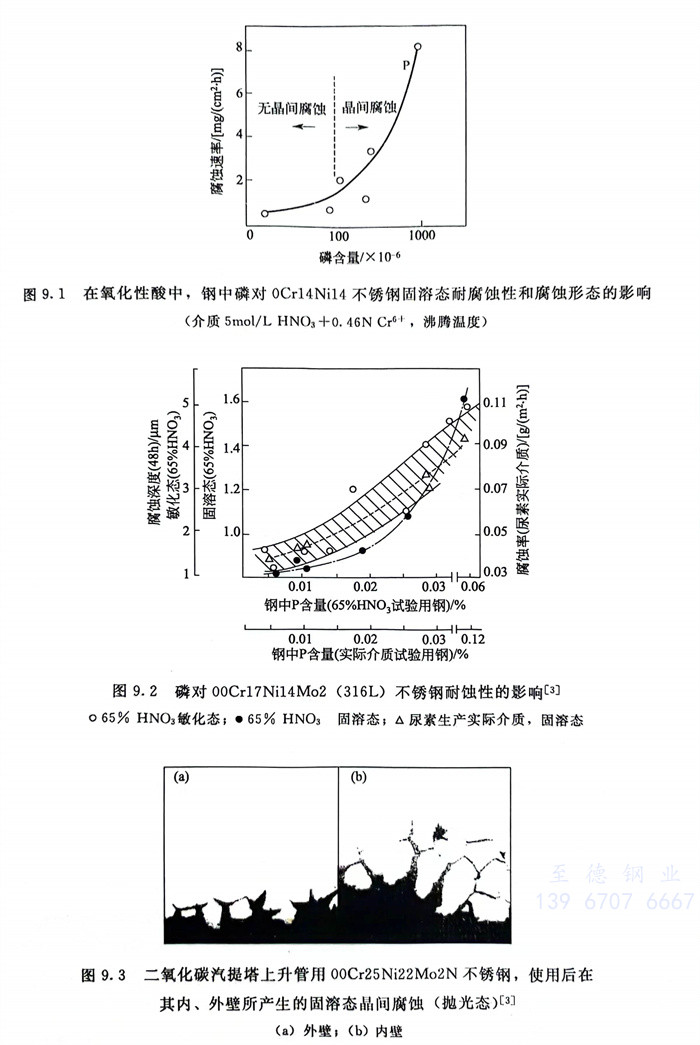

  研究和實踐表(biao)明：在硝酸和尿素腐蝕條件下，磷對不(bu)(bu)銹(xiu)鋼(gang)的耐蝕性非常有害（圖(tu)9.1～圖(tu)9.3）；結果(guo)表(biao)明，（0.01％）的不(bu)(bu)銹(xiu)鋼(gang)，由于(yu)鋼(gang)中(zhong)磷沿(yan)晶(jing)界(jie)的偏(pian)析，即使在固溶態(tai)(tai)亦可(ke)(ke)產生晶(jing)間(jian)腐蝕（圖(tu)9.3），從(cong)圖(tu)9.3可(ke)(ke)知，固溶態(tai)(tai)晶(jing)間(jian)腐蝕形態(tai)(tai)與敏化態(tai)(tai)晶(jing)間(jian)腐蝕有很大的不(bu)(bu)同，而且晶(jing)界(jie)無析出物(wu)。

  經微區分析，含磷為(wei)0.024％的尿(niao)素用00Cr17Ni14Mo2不銹鋼其晶(jing)界磷量高(gao)達(da)0.93％，而產生固溶態(tai)晶(jing)間腐蝕后，晶(jing)界的磷濃度比(bi)晶(jing)內高(gao)達(da)三個(ge)數量級。

  目(mu)前(qian)，對(dui)尿素級不銹(xiu)鋼(gang)國內用(yong)戶已提(ti)出0％的技術(shu)要(yao)(yao)求，但(dan)對(dui)實物，還要(yao)(yao)求低于0.010％。
