早期人們曾經認為雙相不(bu)銹鋼中兩相的存在，在腐蝕介質作用下，兩相電位的差異會加速鋼的腐蝕，在一定程度上曾影響雙相不(bu)銹鋼的發展和在一些條件下的應用。然而，研究和實踐表明：在使用環境中，只要雙相不銹鋼中的兩相均能處于穩定的鈍態，雙相不銹鋼的耐腐蝕性能還是相當不錯的。目前，大量雙相不銹鋼的實際工程應用已充分說明了這一點。但是這并不等于說雙相不銹鋼中的兩相不存在選擇性腐蝕的問題。例如，在還原性介質中，在不含鉬的雙相不銹鋼中便能明顯地反映出來。

   研究了(le)含20％～40％Cr的(de)(de)Fe-Cr-10％Ni鋼(gang)(gang)，經不同(tong)熱(re)處理后(hou)(hou)，這些鋼(gang)(gang)具(ju)有不同(tong)的(de)(de)α，γ相(xiang)比例，其結(jie)果如表(biao)6.8。然(ran)后(hou)(hou)，在0.5mol／L 沸騰中(zhong)進行腐蝕試驗，得(de)出(chu)(chu)了(le)圖6.27和圖6.28的(de)(de)結(jie)果。從圖6.27中(zhong)的(de)(de)結(jie)果可知，純(chun)鐵素體組織(zhi)的(de)(de)40％Cr-10％Ni鋼(gang)(gang)和純(chun)奧氏體組織(zhi)的(de)(de)20％Cr-10％Ni鋼(gang)(gang)的(de)(de)耐蝕性與熱(re)處理溫度無關；在固溶(rong)處理溫度1066℃時，隨鋼(gang)(gang)中(zhong)第(di)二相(xiang)的(de)(de)出(chu)(chu)現(xian)，耐蝕性下降，直到鋼(gang)(gang)中(zhong)(zhong)α與γ相(xiang)(xiang)(xiang)之比近于(yu)1時，腐(fu)(fu)蝕(shi)(shi)(shi)速度達到最大(da)值(zhi)(zhi)（即(ji)鉻(ge)含量(liang)約(yue)30％）；經(jing)1200℃固溶處理后，當(dang)鉻(ge)量(liang)約(yue)27％，即(ji)α與γ相(xiang)(xiang)(xiang)比例也近于(yu)1時，腐(fu)(fu)蝕(shi)(shi)(shi)速度也出(chu)現最大(da)值(zhi)(zhi)。這說明(ming)，第二相(xiang)(xiang)(xiang)的出(chu)現對(dui)耐蝕(shi)(shi)(shi)性(xing)(xing)是有害的，且當(dang)α、γ間(jian)的相(xiang)(xiang)(xiang)比例近于(yu)1時最為不(bu)利。圖(tu)6.28的結果表(biao)明(ming)，i雙相(xiang)(xiang)(xiang)鋼(gang)(gang)中(zhong)(zhong)的鐵素體相(xiang)(xiang)(xiang)腐(fu)(fu)蝕(shi)(shi)(shi)速度最高；純(chun)鐵素體組織的i鋼(gang)(gang)的腐(fu)(fu)蝕(shi)(shi)(shi)速度最低，而(er)α＋γFe-Cr-10％Ni雙相(xiang)(xiang)(xiang)鋼(gang)(gang)的腐(fu)(fu)蝕(shi)(shi)(shi)速度則(ze)介于(yu)二者之間(jian)，可以明(ming)顯看出(chu)，α＋γ雙相(xiang)(xiang)(xiang)鋼(gang)(gang)中(zhong)(zhong)γ相(xiang)(xiang)(xiang)，即(ji)奧氏體相(xiang)(xiang)(xiang)存在的不(bu)良作用，它加速了(le)α相(xiang)(xiang)(xiang)即(ji)鐵素體相(xiang)(xiang)(xiang)的選擇性(xing)(xing)腐(fu)(fu)蝕(shi)(shi)(shi)，從而(er)降低了(le)雙相(xiang)(xiang)(xiang)不(bu)銹鋼(gang)(gang)的耐蝕(shi)(shi)(shi)性(xing)(xing)。表(biao)6.9中(zhong)(zhong)還(huan)列出(chu)了(le)Fe-32％Cr-10％Ni 雙相(xiang)(xiang)(xiang)鋼(gang)(gang)，當(dang)它為α＋y和純(chun)α組織時，在一些(xie)還(huan)原性(xing)(xing)介質中(zhong)(zhong)產生的選擇性(xing)(xing)腐(fu)(fu)蝕(shi)(shi)(shi)而(er)引起的耐蝕(shi)(shi)(shi)性(xing)(xing)下降。

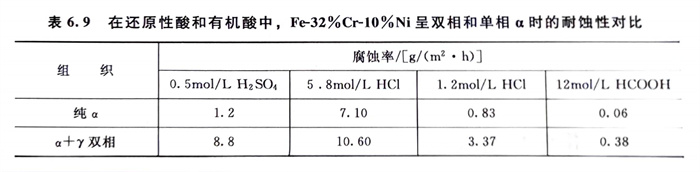

 表6.9 在還原性酸和(he)有機酸中(zhong)，Fe-32％Cr-10％Ni呈(cheng)雙相(xiang)和(he)單相(xiang)α時的耐蝕性對(dui)比

上述試驗(yan)結果表明，在一些條件(jian)下(xia)，α＋γ雙相不(bu)銹鋼(gang)的(de)確存在著選擇(ze)性腐蝕(shi)(shi)，而人們希望將α＋γ雙相不(bu)銹鋼(gang)中的(de)兩相比例控(kong)制在近(jin)于1：1，也并不(bu)是在所(suo)有腐蝕(shi)(shi)介質中均適(shi)宜。
