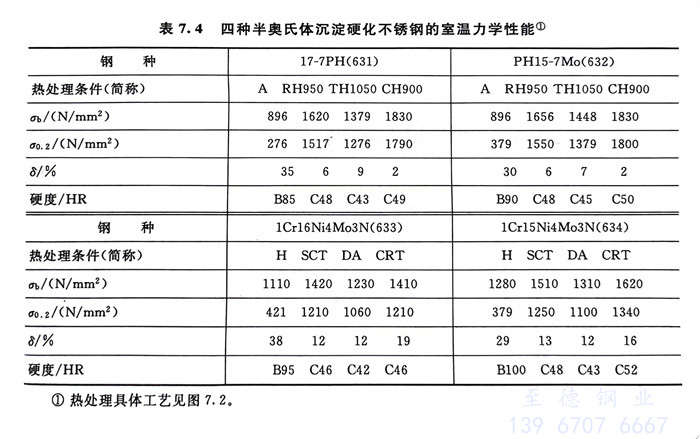

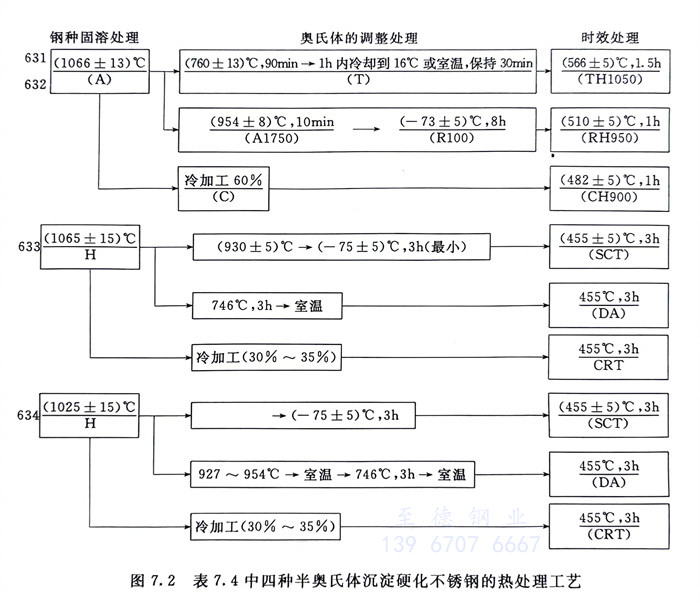

表7.4列入了四種半奧氏體沉淀硬化不(bu)銹鋼不同熱處理狀態的力學性能熱處理的具體工藝見圖7.2。
由(you)于馬氏(shi)體和半奧氏(shi)體沉淀硬(ying)化不銹鋼(gang)(gang)具有高的強(qiang)度水(shui)平，因此(ci)常常對氫(qing)脆敏(min)感，為此(ci)人(ren)們多用(yong)過時效處(chu)理，降低鋼(gang)(gang)的強(qiang)度以防止氫(qing)脆的產生。
對于沉淀(dian)硬(ying)化(hua)不銹鋼焊后熱影響(xiang)區強度下降而引(yin)起的(de)軟化(hua)問題，焊接(jie)時需要予以(yi)注意。
