埋弧焊焊接奧氏體型不銹鋼(gang)管施焊工藝、程序基本與焊接碳鋼管相同，大致有以下幾種。

①. 焊(han)條電弧(hu)焊(han)與埋弧(hu)焊(han)組(zu)合施焊(han)

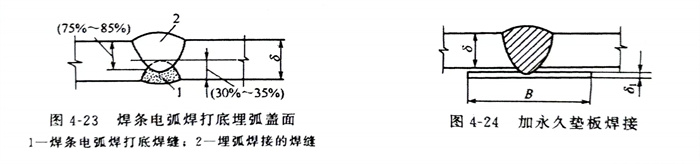

   先用焊(han)條電弧(hu)焊(han)打底(di)焊(han)（backing welding），要(yao)求(qiu)焊(han)條電弧(hu)焊(han)的熔深達(da)到(dao)板厚的1/3，焊(han)完以后，清理(li)焊(han)縫。清除掉焊(han)縫缺(que)陷后，在另一方面進(jin)行埋弧(hu)焊(han)，如(ru)圖4-23所示。

②. 永久墊(dian)板(ban)埋弧焊

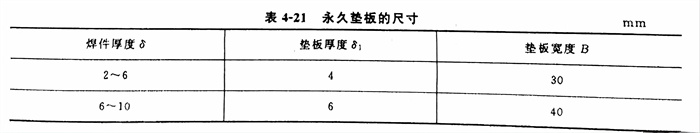

   焊(han)(han)(han)件裝(zhuang)配(pei)時(shi)(shi)將同種不銹鋼管(guan)的(de)(de)墊(dian)板緊密地貼在接(jie)(jie)頭(tou)下部用定位焊(han)(han)(han)固(gu)定，進(jin)行(xing)單面熔透焊(han)(han)(han)的(de)(de)一(yi)種埋弧焊(han)(han)(han)工藝。此時(shi)(shi)要求墊(dian)板與(yu)焊(han)(han)(han)件之間(jian)的(de)(de)間(jian)隙(xi)不得超過0.5～1.0mm，否則液態金(jin)(jin)(jin)屬或熔渣必然從(cong)間(jian)隙(xi)處流出(chu)或嵌入夾縫(feng)中間(jian)而造成焊(han)(han)(han)接(jie)(jie)缺陷。焊(han)(han)(han)接(jie)(jie)完畢，墊(dian)板有一(yi)部分(fen)金(jin)(jin)(jin)屬被(bei)熔入焊(han)(han)(han)縫(feng)形成焊(han)(han)(han)縫(feng)金(jin)(jin)(jin)屬，與(yu)焊(han)(han)(han)件牢固(gu)地焊(han)(han)(han)在一(yi)起。故要求墊(dian)板的(de)(de)化學(xue)(xue)成分(fen)、力學(xue)(xue)性能和耐腐(fu)蝕性能與(yu)焊(han)(han)(han)件相同。永(yong)久(jiu)墊(dian)板的(de)(de)尺寸見(jian)表4-21。永(yong)久(jiu)墊(dian)板焊(han)(han)(han)接(jie)(jie)時(shi)(shi)的(de)(de)裝(zhuang)配(pei)示意圖如(ru)圖4-24所示。焊(han)(han)(han)接(jie)(jie)壓力容器封(feng)頭(tou)與(yu)筒體的(de)(de)環焊(han)(han)(han)縫(feng)時(shi)(shi)，如(ru)果(guo)容器內部無法施焊(han)(han)(han)，且不會引起縫(feng)隙(xi)腐(fu)蝕時(shi)(shi)，可用永(yong)久(jiu)墊(dian)板焊(han)(han)(han)接(jie)(jie)工藝。

③. 純(chun)銅墊埋(mai)弧焊

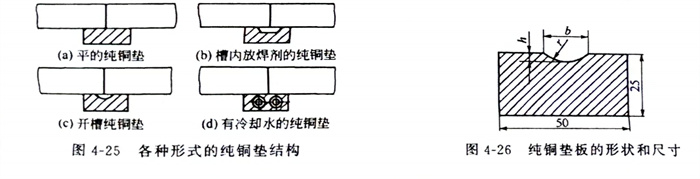

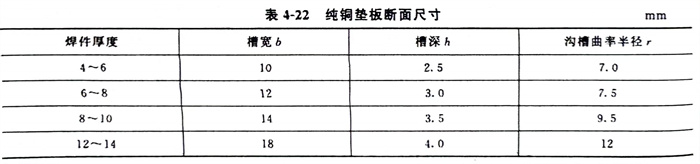

   這種焊(han)(han)(han)(han)接方法能使(shi)焊(han)(han)(han)(han)接構件(jian)達到單(dan)面(mian)(mian)(mian)焊(han)(han)(han)(han)背(bei)面(mian)(mian)(mian)成形(xing)的目(mu)的。純(chun)(chun)銅(tong)(tong)墊靠焊(han)(han)(han)(han)接夾具緊貼待焊(han)(han)(han)(han)接頭下面(mian)(mian)(mian)，它與(yu)焊(han)(han)(han)(han)件(jian)之間的間隙不(bu)允許大于0.5mm，各種形(xing)式的純(chun)(chun)銅(tong)(tong)墊結構如(ru)圖4-25所示，純(chun)(chun)銅(tong)(tong)墊板的形(xing)狀和尺寸見圖4-26和表4-22。在純(chun)(chun)銅(tong)(tong)墊接觸焊(han)(han)(han)(han)件(jian)的一面(mian)(mian)(mian)開槽，槽的中心要(yao)與(yu)坡口根間隙對準，如(ru)果(guo)在槽內(nei)放焊(han)(han)(han)(han)劑(ji)［見圖4-25（b）］，則檀的寬(kuan)度(du)和深度(du)都要(yao)相應地加寬(kuan)加深。

④. 鎖底對接接頭埋弧焊

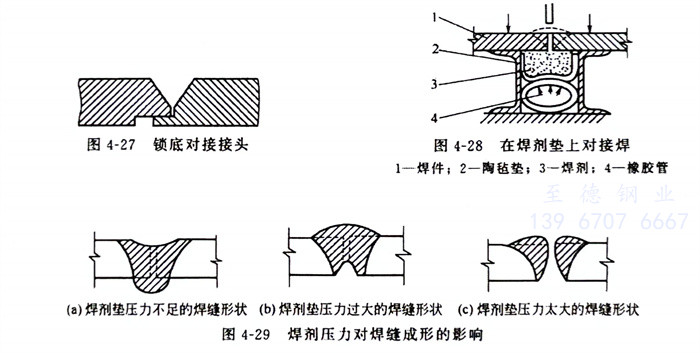

   這種焊接方法適(shi)用于厚(hou)度大于10mm的構(gou)件(jian)(jian)，常用在小直徑厚(hou)壁圓筒(tong)形焊件(jian)(jian)的環(huan)縫焊接，效果很好(hao)。鎖底對接接頭見圖4-27。

⑤. 焊劑墊埋弧焊

   這種焊(han)(han)(han)(han)(han)接(jie)方法也可使焊(han)(han)(han)(han)(han)件(jian)達到(dao)單面(mian)(mian)焊(han)(han)(han)(han)(han)背(bei)面(mian)(mian)成形的(de)(de)(de)目的(de)(de)(de)。根(gen)(gen)據焊(han)(han)(han)(han)(han)件(jian)厚(hou)度，在(zai)接(jie)縫(feng)(feng)下面(mian)(mian)墊上一層(ceng)厚(hou)度為30～100mm的(de)(de)(de)焊(han)(han)(han)(han)(han)劑(ji)，焊(han)(han)(han)(han)(han)劑(ji)下面(mian)(mian)是一層(ceng)絕(jue)緣(yuan)的(de)(de)(de)陶(tao)氈墊，陶(tao)氈墊下面(mian)(mian)是封閉的(de)(de)(de)橡(xiang)膠管，如圖(tu)4-28所示。坡口根(gen)(gen)部(bu)與焊(han)(han)(han)(han)(han)劑(ji)墊中心要對中，當橡(xiang)膠管一端通入壓(ya)縮空氣時，焊(han)(han)(han)(han)(han)劑(ji)被均勻(yun)地(di)向上頂(ding)緊坡口的(de)(de)(de)根(gen)(gen)部(bu)。焊(han)(han)(han)(han)(han)接(jie)時，電弧將熔(rong)(rong)透焊(han)(han)(han)(han)(han)件(jian)并熔(rong)(rong)化一些(xie)焊(han)(han)(han)(han)(han)劑(ji)，形成單面(mian)(mian)焊(han)(han)(han)(han)(han)雙面(mian)(mian)成形的(de)(de)(de)焊(han)(han)(han)(han)(han)縫(feng)(feng)。假若焊(han)(han)(han)(han)(han)劑(ji)向上頂(ding)的(de)(de)(de)壓(ya)力(li)過大或過小(xiao)，在(zai)焊(han)(han)(han)(han)(han)縫(feng)(feng)背(bei)面(mian)(mian)會形成凹槽或突(tu)起部(bu)分，嚴(yan)重者焊(han)(han)(han)(han)(han)縫(feng)(feng)不(bu)能成形，焊(han)(han)(han)(han)(han)劑(ji)壓(ya)力(li)對焊(han)(han)(han)(han)(han)縫(feng)(feng)成形的(de)(de)(de)影響見圖(tu)4-29。

⑥. 雙(shuang)面(mian)對接埋(mai)弧焊

   這(zhe)(zhe)是(shi)埋弧焊(han)(han)(han)(han)(han)焊(han)(han)(han)(han)(han)接(jie)(jie)對(dui)接(jie)(jie)焊(han)(han)(han)(han)(han)縫的(de)(de)一(yi)種基(ji)本(ben)方法(fa)，使用(yong)最廣。大多數(shu)中、厚板(ban)焊(han)(han)(han)(han)(han)接(jie)(jie)時均使用(yong)雙(shuang)面焊(han)(han)(han)(han)(han)。這(zhe)(zhe)種焊(han)(han)(han)(han)(han)接(jie)(jie)接(jie)(jie)頭的(de)(de)幾何連(lian)續(xu)性(xing)最好(hao)，承載后應力(li)狀態好(hao)，能適應工作(zuo)負荷復雜和(he)苛(ke)刻的(de)(de)工作(zuo)條件(jian)。故對(dui)焊(han)(han)(han)(han)(han)縫長度較長，分布規則的(de)(de)焊(han)(han)(han)(han)(han)縫，應盡量(liang)采用(yong)這(zhe)(zhe)種施焊(han)(han)(han)(han)(han)工藝方法(fa)。此時第一(yi)面施焊(han)(han)(han)(han)(han)也(ye)不(bu)用(yong)任何形(xing)式襯墊(dian)，在(zai)(zai)無墊(dian)焊(han)(han)(han)(han)(han)接(jie)(jie)時，對(dui)焊(han)(han)(han)(han)(han)件(jian)邊(bian)緣的(de)(de)準備和(he)裝(zhuang)配質量(liang)要求較高(gao)，希(xi)望坡口(kou)根(gen)部間隙(xi)為(wei)零(ling)，局部根(gen)部間隙(xi)不(bu)得超過1.0mm，否則液體金屬容(rong)易從間隙(xi)中流出而燒穿(chuan)焊(han)(han)(han)(han)(han)縫或形(xing)成焊(han)(han)(han)(han)(han)瘤。為(wei)了有一(yi)定的(de)(de)熔深，同時又不(bu)至于(yu)焊(han)(han)(han)(han)(han)穿(chuan)，通常在(zai)(zai)第一(yi)面焊(han)(han)(han)(han)(han)接(jie)(jie)時，要求熔深為(wei)鋼板(ban)厚度的(de)(de)60％～70％。如(ru)果被焊(han)(han)(han)(han)(han)件(jian)較薄(bo)，在(zai)(zai)第一(yi)面焊(han)(han)(han)(han)(han)接(jie)(jie)時，可(ke)以采取減小焊(han)(han)(han)(han)(han)接(jie)(jie)電(dian)流，提(ti)高(gao)焊(han)(han)(han)(han)(han)接(jie)(jie)速度或者焊(han)(han)(han)(han)(han)絲向后傾斜等措施來避免燒穿(chuan)。有關奧氏體型不(bu)銹鋼中等厚度板(ban)材的(de)(de)無墊(dian)雙(shuang)面埋弧焊(han)(han)(han)(han)(han)的(de)(de)焊(han)(han)(han)(han)(han)接(jie)(jie)參(can)數(shu)見表4-23。
