浙江至德鋼業有限公司埋弧(hu)焊焊接30㎡奧氏體不銹(xiu)鋼發酵罐工程實例

一(yi)、技術條件(jian)

   材(cai)料為(wei)0Cr18Ni9Ti，厚度為(wei)10mm；筒體直徑為(wei)2400mm，長度為(wei)9896mm；工作(zuo)壓力為(wei)0.25MPa，工作(zuo)介質(zhi)為(wei)發酵液(ye)蒸氣；工作(zuo)溫度為(wei)145℃。

二、焊接規范

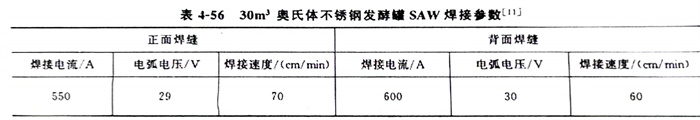

   采用I形坡口，坡口間隙為(wei)(wei)4mm，坡口及兩側(ce)50mm范圍內及焊(han)絲應清(qing)理干(gan)凈，不(bu)得有(you)油(you)污及雜質；焊(han)絲為(wei)(wei)H0Cr21Ni10，焊(han)絲直(zhi)徑為(wei)(wei)Φ4.0mm；焊(han)劑(ji)為(wei)(wei)HJ260，焊(han)劑(ji)烘焙溫度為(wei)(wei)250℃，保溫2h；電源(yuan)與極性為(wei)(wei)直(zhi)流反接；焊(han)接參(can)數見表(biao)4-56。

   為(wei)防(fang)止475℃脆化及(ji)。脆性(xing)相析(xi)出，焊接過程(cheng)中，采用反面吹風及(ji)正(zheng)面水(shui)冷的措施，快速冷卻焊縫。

   產品(pin)(pin)(pin)和產品(pin)(pin)(pin)焊(han)(han)(han)(han)接(jie)試(shi)(shi)板焊(han)(han)(han)(han)后進(jin)行(xing)(xing)(xing)焊(han)(han)(han)(han)縫(feng)外(wai)觀檢(jian)查，外(wai)觀合格(ge)(ge)后對產品(pin)(pin)(pin)A類(lei)(lei)、B類(lei)(lei)接(jie)頭20％的X射線檢(jian)測(ce)，產品(pin)(pin)(pin)焊(han)(han)(han)(han)接(jie)試(shi)(shi)板進(jin)行(xing)(xing)(xing)100％的X射線檢(jian)測(ce)，且射線底片透照質量(liang)不(bu)低于(yu)AB級，接(jie)頭質量(liang)符合JB4730-1994《壓(ya)力容器無損(sun)檢(jian)測(ce)》I級要求。同(tong)時對現場(chang)施(shi)焊(han)(han)(han)(han)工(gong)藝進(jin)行(xing)(xing)(xing)檢(jian)查；對產品(pin)(pin)(pin)焊(han)(han)(han)(han)接(jie)試(shi)(shi)板進(jin)行(xing)(xing)(xing)力學性能試(shi)(shi)驗，合格(ge)(ge)后進(jin)行(xing)(xing)(xing)整體(ti)水壓(ya)試(shi)(shi)驗（水的氯(lv)離子含量(liang)不(bu)大于(yu)25mg／L），試(shi)(shi)驗壓(ya)力為0.31MPa。

  注(zhu)：JB 4730-1994《壓(ya)力容器無損(sun)檢測》標準現已改(gai)為JB／T 4730-2005《承壓(ya)種設(she)備無損(sun)檢測》。
