04Cr12Ni5Ti 不銹鋼是低碳含鎳馬氏體不(bu)銹鋼(gang)，其退火狀態的屈服強度約為1Cr13不銹鋼的兩倍，且保留了奧(ao)氏體(ti)不銹鋼優良的成形性能和焊接性能。其特點是價格便宜，制造成本低，加工后不必進行消應力熱處理。該鋼適宜制作剛度要求較高的結構件，用于野外的某些結構，可不必采取涂裝油漆等保護措施。

一、化(hua)學成分

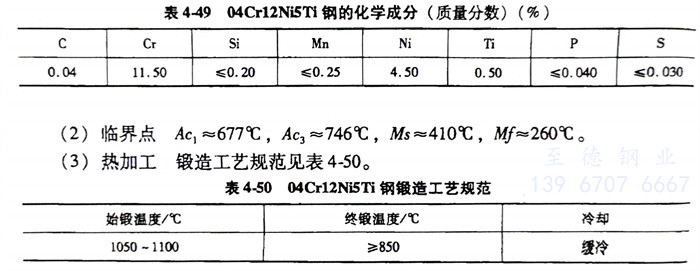

   04Cr12Ni5Ti 不銹鋼的化學成分見表4-49。

二、臨界點(dian)

   04Cr12Ni5Ti 不銹鋼的(de) A_c1≈677℃、A_c3≈746℃、Ms≈410℃Mf≈260℃。

三、熱(re)加工(gong)

   04Cr12Ni5Ti 不銹鋼鍛造工藝規范見表4-50。

四、預(yu)備熱處理

  預備(bei)熱(re)處理的(de)過程如(ru)下：

   1. 退火溫度：816～982℃，空冷(leng)。

   2. 消應力退(tui)火溫度為370℃，空冷，多數(shu)場合不(bu)需(xu)消應力退(tui)火。

五、力(li)學性(xing)能

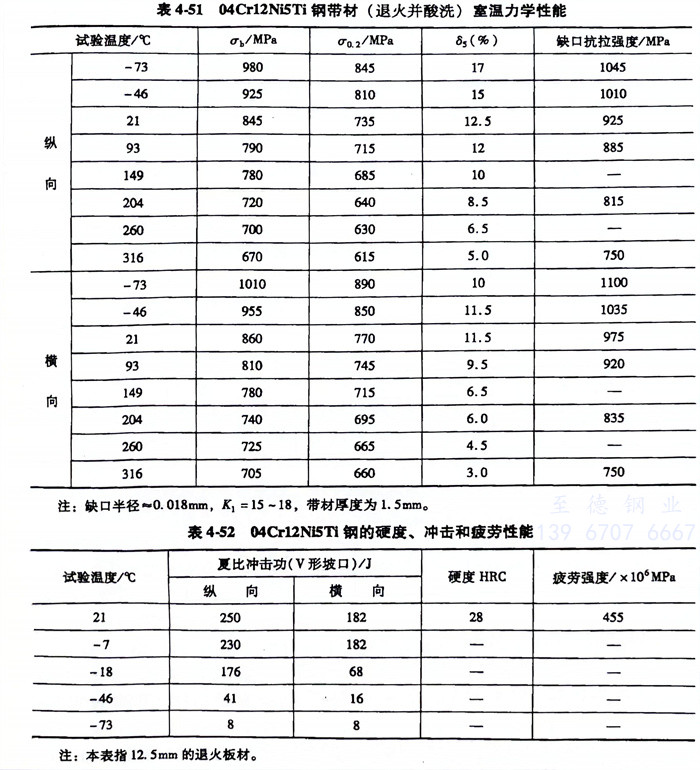

   04Cr12Ni5Ti 不銹鋼(gang)室溫力學性(xing)能見表4-51，硬度、沖擊和疲勞(lao)性(xing)能見表4-52。

六、耐蝕性比(bi)較(jiao)

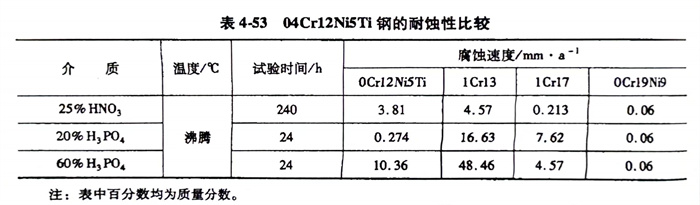

    04Cr12Ni5Ti鋼的耐蝕(shi)性比(bi)較(jiao)見表(biao)4-53。

   此鋼與其他三種鋼的耐蝕(shi)(shi)性比較（至(zhi)開(kai)始銹蝕(shi)(shi)的時間(jian)）：12Cr13：20～24h、10Cr17: 32~48h、 04Cr12Ni5Ti: 72~100h、06Cr19Ni9: 100~200h。
