68Cr17（7Cr17）、1.4109、S44002、440A不銹鋼是高鉻馬氏體不(bu)銹(xiu)鋼，比20Cr13（2Cr13）不銹(xiu)鋼(gang)具有更高的淬火硬度。在淬火、回火狀態下，具有高強度和硬度，并兼有不銹耐蝕性，因碳含量高，在硬化狀態下堅硬，較8Cr17、11Cr17的韌性高，但焊接性差。一般用于制造要求具有不銹性或耐稀氧化性酸、有機酸和鹽類腐蝕的刀具、模具、量具、軸承、軸類、閥門等耐腐蝕的部件。

一、化學成分(fen)

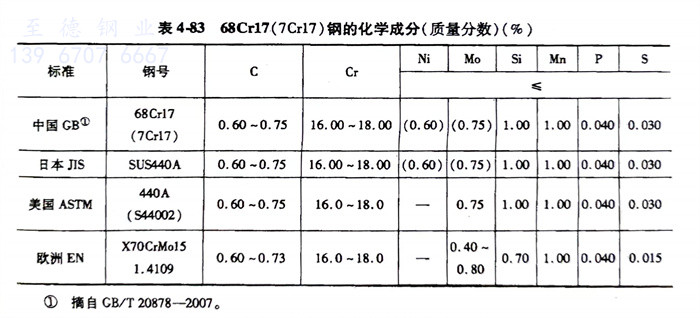

    68Cr17（7Cr17）、1.4109、S44002、440A不(bu)銹鋼的化學成分見表4-83。

二、熱加工

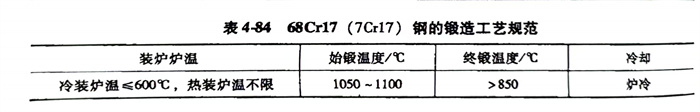

    68Cr17（7Cr17）、1.4109、S44002、440A不銹鋼鍛造工藝(yi)規范見(jian)表4-84。

    應特別注意(yi)(yi)鋼的熱加工工藝，最好采(cai)用冷裝(zhuang)加熱（＜600℃），加熱速(su)度(du)不(bu)宜太快，尤其在700℃以(yi)下(xia)時。同時，應該(gai)控(kong)制較高(gao)的停鍛、軋(ya)溫度(du)，并嚴(yan)格注意(yi)(yi)緩冷條件。

三、預備熱處理

  預備熱處理(li)的過程如下(xia)：

    1. 軟(ruan)化退(tui)火(huo)：加(jia)熱溫度(du)為(wei)800～840℃，爐(lu)冷到(dao)500℃以下(xia)時出爐(lu)空(kong)冷，退(tui)火(huo)組織為(wei)珠光體，硬度(du)≤255HBW。

    2. 完全退(tui)(tui)火(huo)：加(jia)熱溫度840～920℃，爐冷(leng)，退(tui)(tui)火(huo)后(hou)硬度≤255HBW。

四、淬火及回火

    淬火溫(wen)度(du)：1010～1070℃，油冷，硬度(du)≥56HRC；回火溫(wen)度(du)：160～180℃，空冷，硬度(du)≥56HRC。

五、力學(xue)性(xing)能

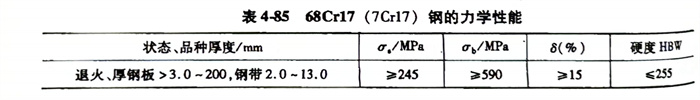

   68Cr17（7Cr17）、1.4109、S44002、440A不銹(xiu)鋼經(jing)退火(huo)處(chu)理(li)后的力學性能 見表(biao)4-85。
