10Cr12Ni3Mo2VN 不銹鋼是含鉻、鎳、鉬、釩、氮的馬氏體不銹鋼，具有良好的韌性和較高的強度，并有好的耐蝕性。該鋼主要用于航空用不銹鋼冷軋鋼板。
一、化(hua)學(xue)成分

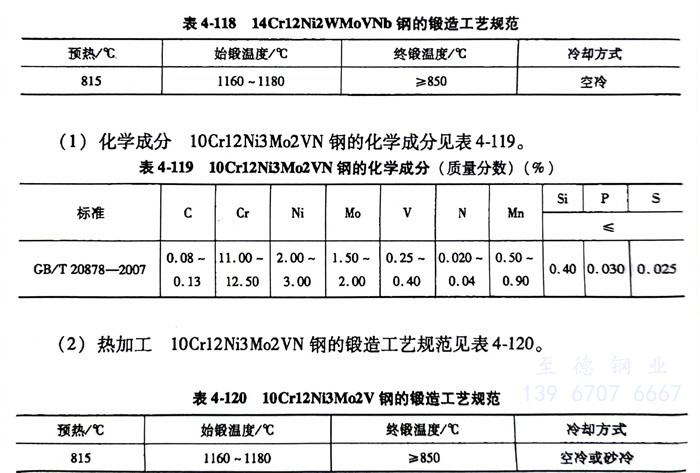

10Cr12Ni3Mo2VN 不(bu)銹鋼的化(hua)學成分見表4-119。
二、熱(re)加工(gong)
10Cr12Ni3Mo2VN 不銹鋼的鍛造工藝規范見表(biao)4-120。
三、預備(bei)熱處理
預(yu)備(bei)熱處(chu)理的(de)過程(cheng)如下：
1. 軟化退火：750～800℃，緩冷。
2. 完全退(tui)火(huo)：850～900℃，緩冷。
四、熱處理
10Cr12Ni3Mo2VN 不(bu)銹(xiu)鋼淬火(huo)溫度為(wei)1000～1050℃，油冷；回火(huo)溫度為(wei)200～600℃（根據(ju)零件需要選(xuan)擇回火(huo)溫度）。
